Рубеж · адресные метки — входные устройства для «сухого контакта»

АМ-1-R3 и АМ-4-R3 — адресные метки: «сухой контакт» в адресной линии

Переводчик с сухих контактов на адресную линию: подключил геркон, концевики или датчик дверей — и прибор видит это как адресное устройство с нормой, обрывом и коротким замыканием.

Модели семейства

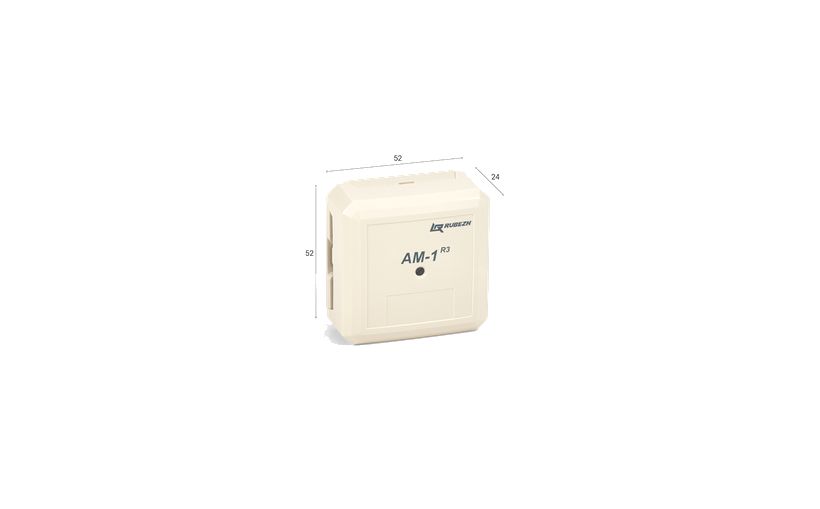

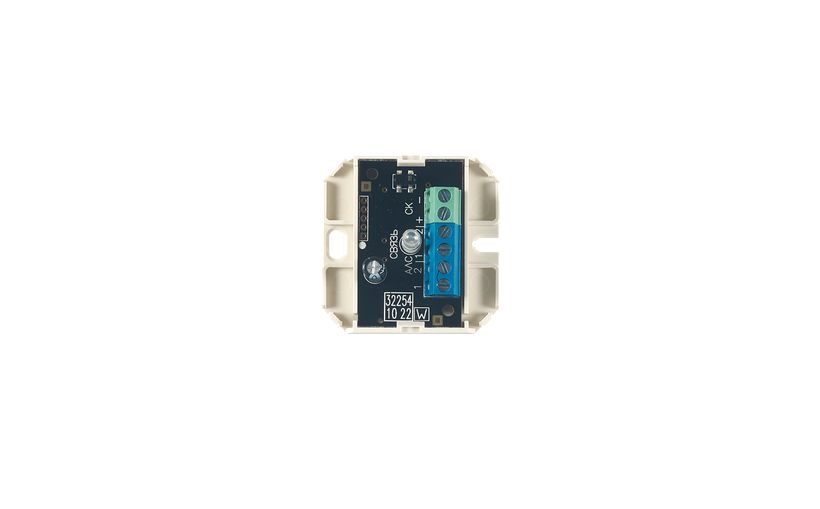

АМ-1-R3один вход СК, один адрес

Адресов в системе	один
Входы	1× Вх. СК, до двух датчиков (Д1/Д2)
Ток от АЛС	не более 0,38 мА (при 24–36 В в линии)
Длина линии Вх. СК	не более 100 м
Габариты / защита	≈52×52×24 мм, IP30, −35…+55 °С

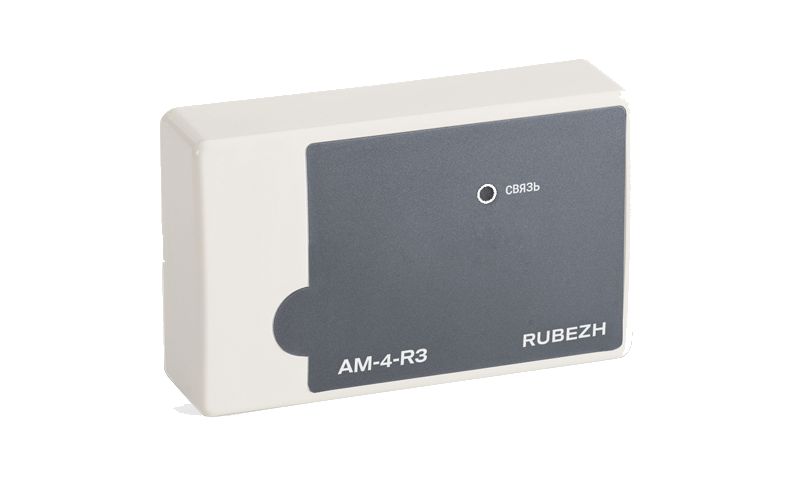

АМ-4-R3четыре входа СК, четыре адреса

Адресов в системе	четыре (СК1–СК4)
Входы	4× Вх. СК, до двух датчиков на каждый
Ток от АЛС	не более 0,60 мА (при 24–36 В в линии)
Длина линии Вх. СК	не более 100 м на вход
Габариты / защита	84×125×37 мм, IP30, −25…+55 °С
Крепление	стена или DIN-рейка (фиксатор в комплектности)

Как это работает и подключается

Питание и обмен — по АЛС без учёта полярности; метка занимает адрес (АМ-4 — четыре, по одному на вход).
Метка измеряет сопротивление линии Вх. СК (по ней идёт импульсное напряжение с постоянной составляющей 11 В) и передаёт в прибор событие с своим адресом: норма, сработка Д1/Д2, обрыв или КЗ.
К одному входу подключается один-два сухих контакта; каждый шунтируется резистором (360 Ом), окончание линии — 680 Ом. По комбинации сопротивлений метка различает, какой датчик сработал.
В конфигурации задаются: тип контактов (НЗ/НР), тип метки — «Пожарная», «Охранная», «Технологическая», «Метка неисправности», и пороги сопротивлений.
В «Пожарной» два датчика дают «Внимание» (Пожар 1) и «Пожар» (Пожар 2); в «Охранной» тревога — не только от датчика, но и при отклонении сопротивления линии на ±10 % от номинала 360 Ом; «Метка неисправности» шлёт класс «Неисправность».
Индикатор СВЯЗЬ: раз в 4–5 с — обмен есть; не горит — нет связи; 2 раза в с — тревога/сработка. Кнопка ТЕСТ служит для адресации и одновременно датчиком вскрытия корпуса (в охранной конфигурации).

Монтаж

Провода к клеммам — сечение 0,35–1,5 мм²; линия от метки до устройства с сухим контактом — не более 100 м.
Основание крепится на два шурупа Ø4 мм к негорючим конструкциям; АМ-4 дополнительно ставится на DIN-рейку: фиксатор вставить до упора, навесить на верхнюю грань рейки и сдвинуть фиксатор до щелчка (ход ~2 мм).
Допускается установка во взрывозащищённые коммутационные коробки: АМ-1 — в ККВ14, АМ-4 — в ККВ-ПА (НПК «Эталон»), порядок — по РЭ на коробку.
После хранения на морозе выдержать не менее 4 ч в упаковке при комнатной температуре — против конденсата на плате.

Примеры

Геркон на двери в ШС охранной сигнализации

АМ-1-R3 в конфигурации «Охранная»: ИО 102-26 с шунтирующим резистором 360 Ом — открытие двери даёт «Тревогу» с адресом метки.

Концевик заслонки вентиляции

Конфигурация «Технологическая»: сработка датчика передаётся в прибор сообщением информационного класса — заслонка открылась/закрылась.

Двухступенчатый «Пожар» с двух датчиков

В пожарной конфигурации Д1 и Д2 по очереди формируют «Внимание» (Пожар 1) и «Пожар» (Пожар 2) — например, два путевых выключателя затвора.

Четыре устройства в одном щите

АМ-4-R3: функционально четыре АМ-1 на одной плате, входы СК1–СК4, четыре адреса — в FireSec каждый настраивается отдельно.

Частые вопросы

Чем адресная метка отличается от релейного модуля РМ?

Направления противоположные: АМ — вход, она читает чужие сухие контакты и передаёт события в прибор; РМ — выход, прибор по нему коммутирует нагрузку. Часто работают в паре в одном щите.

С какими приборами работает?

ППКОПУ «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП» и контроллеры адресных устройств «Рубеж-КАУ1/КАУ2» прот.R3 — устройства с обменом по протоколу R3.

Сколько датчиков можно повесить на одну метку?

На АМ-1 — до двух (Д1 и Д2) на одном входе с резисторами по схеме РЭ; на АМ-4 — до двух на каждый из четырёх входов, то есть до восьми контактов на четыре адреса.

Нюансы и грабли

На Вх. СК нельзя заводить чужое напряжение: линию метки питает сама метка (постоянная составляющая 11 В), и подключаемые устройства не должны питаться от её входов — иначе метрика сопротивлений враньём пойдёт.
В охранной конфигурации порог — ±10 % от номинала: длинные или тонкие провода, окислившийся контакт датчика дают вечную «Тревогу»/неисправность. Считайте сопротивление линии в пределах тех самых 100 м.
Резисторы и тип контакта должны совпасть с таблицей порогов РЭ и настройкой в FireSec: поставил НР-датчик, а в конфигурации НЗ, — прибор будет видеть «тревогу» в норме и молчать при срабатывании.

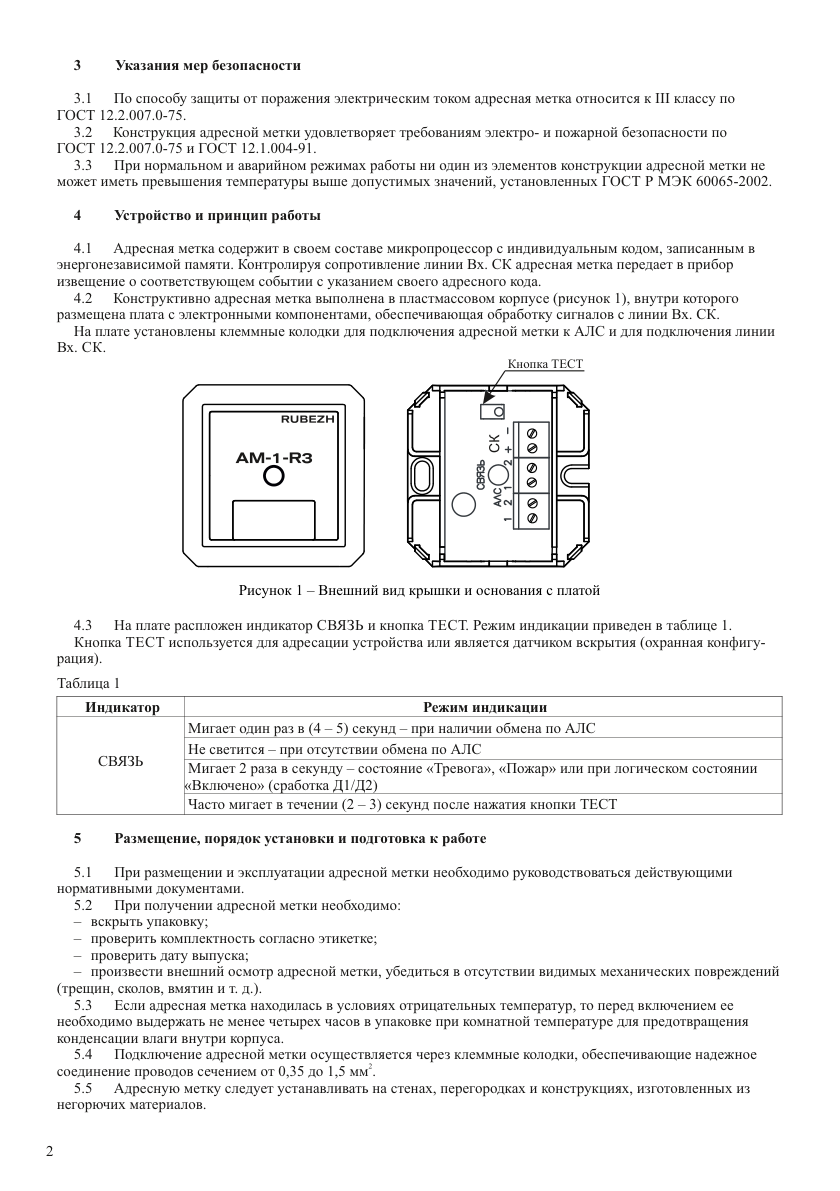

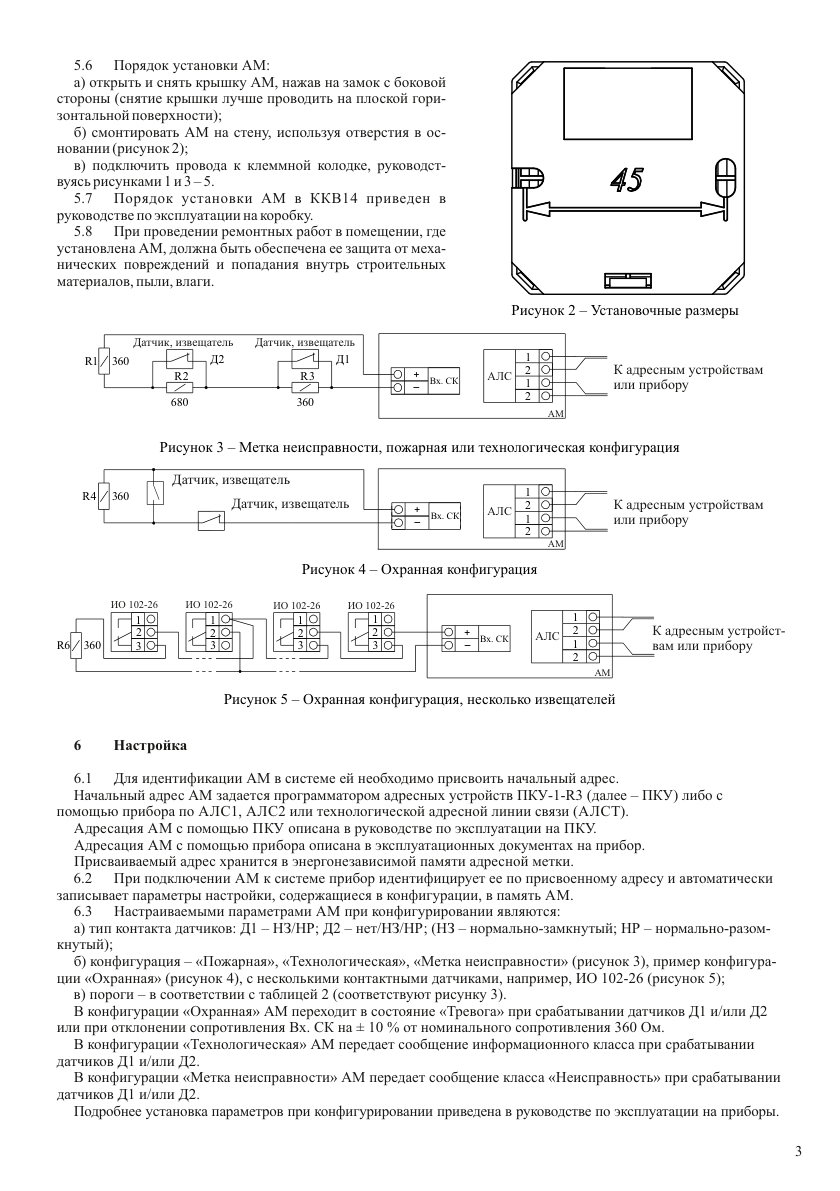

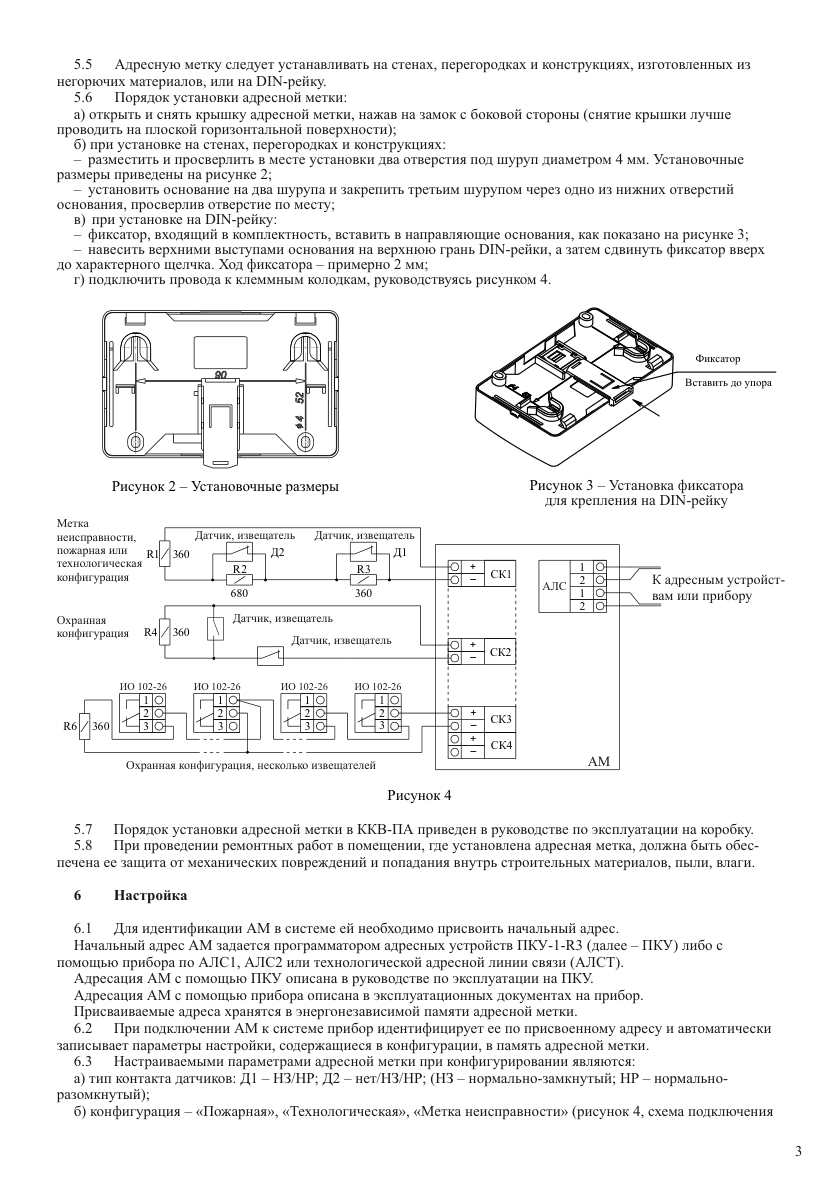

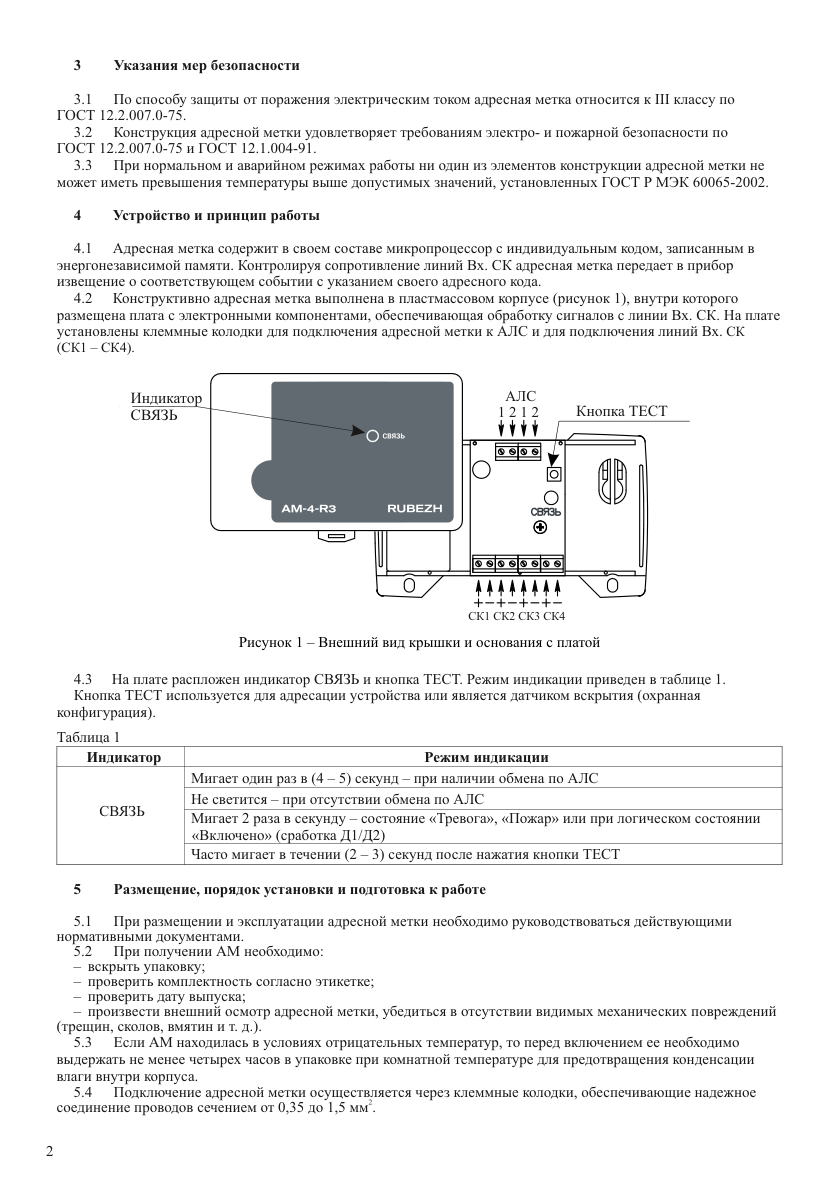

Схемы из руководства

Документация

АМ-1-R3 — РЭ ООО «Рубеж», ПАСН.423149.04 (ред. 12).
АМ-4-R3 — РЭ ООО «Рубеж», ПАСН.423149.048 (ред. 10; на титуле извлечён номер .04).
