АМ-1 и АМ-4 — метки адресные для сухого контакта, классический Рубеж

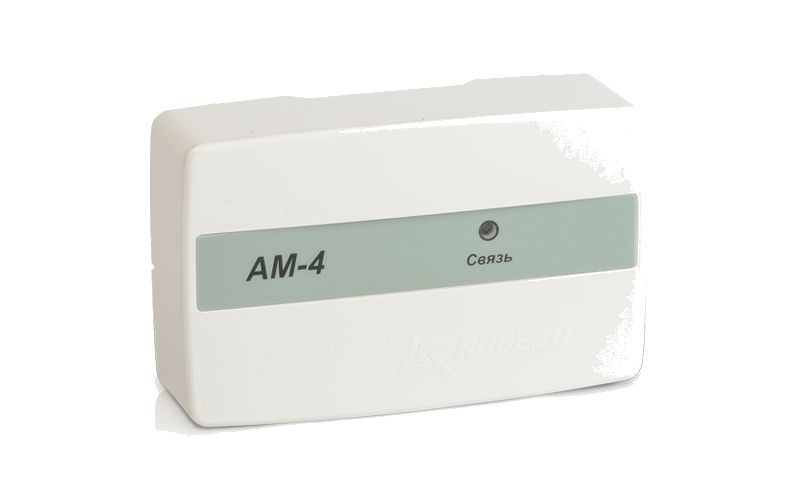

АМ-1 (один вход) и АМ-4 (четыре входа на одной плате) дают адрес на линии обычному датчику с сухим контактом — для приборов «Рубеж-4А», «Рубеж-2ОП», «Рубеж-2АМ» без пометки R2/R3.
Модели семейства
| Число ШС | 1 |
| Длина ШС до устройства с сухим контактом | не более 100 м |
| Сечение проводов АЛС | 0,35–1,5 мм² |
| Комплект резисторов | 3 шт. по 680 Ом ±5 % |
| Габариты | не более 84×125×37 мм |
| Масса | не более 250 г |
| Защита корпуса | IP30 |
| Климатика | от минус 25 до плюс 55 °C, влажность до 93 % |
| Надёжность | наработка до отказа не менее 60000 ч (0,98 за 1000 ч), средний срок службы 10 лет |
| Число ШС | 4 (ШС1–ШС4) |
| Устройство в системе | четыре отдельных логических устройства АМ-1 на одной плате |
| Длина ШС до устройства с сухим контактом | не более 100 м на каждый вход |
| Сечение проводов АЛС | 0,35–1,5 мм² |
| Комплект резисторов | 12 шт. по 680 Ом ±5 % |
| Габариты | не более 84×125×37 мм |
| Масса | не более 250 г |
| Защита корпуса | IP30 |
| Климатика | от минус 25 до плюс 55 °C, влажность до 93 % |
| Надёжность | наработка до отказа не менее 60000 ч (0,98 за 1000 ч), средний срок службы 10 лет |
Как это работает и подключается
- Работают с приборами ППКПУ 011249-2-1, ППКП 011249-2-1 «Рубеж-2АМ», ППКП 01149-4-1 «Рубеж-4А», ППКОП 011249-2-1 «Рубеж-2ОП» — это классический протокол, без пометки R2 или R3.
- Каждый вход настраивается одной из конфигураций: 0 — один контакт НЗ, 1 — один контакт НР (обе дают «Пожар»); 2 — два контакта НЗ, 3 — два контакта НР (дают «Внимание»/«Пожар»); 4/5 — технологическая конфигурация; 6 — охранная, даёт «Тревога» (только с прибором, поддерживающим охранные функции).
- Индикатор СВЯЗЬ: мигание с частотой 0,2 Гц — обмен по АЛС есть; погашен — обмена нет; мигание с частотой 2 Гц — метка в состоянии «Включено»/«Тревога»; после нажатия кнопки ТЕСТ светится до 5 с.
- Кнопка на плате используется для определения и задания адреса метки, а в охранной конфигурации может работать как датчик вскрытия.
- Конфигурируется тремя способами: с прибора по АЛС (меню «Настройка» → «Сервис» → «Адресация устройств»), программатором ПКУ-1, или по технологической линии АЛСТ прибора.
Монтаж
- Крепление на стену, перегородку или конструкцию из негорючих материалов — двумя шурупами через основание и третьим через нижнее отверстие (диаметр под шуруп 4 мм), либо на DIN-рейку через фиксатор.
- Провода АЛС — сечением 0,35–1,5 мм² к клеммному соединителю.
- ВНИМАНИЕ: при подключении метки к АЛС прибора нужно временно отключить питание прибора.
- Если метка хранилась при отрицательной температуре — выдержать не менее 4 часов в упаковке при комнатной температуре перед включением.
- После монтажа — сконфигурировать метку в соответствии с руководством по эксплуатации на приёмно-контрольный прибор.
Примеры
Конфигурация 6 (охранная) даёт сигнал «Тревога» при срабатывании контакта — но работает только если сам прибор поддерживает охранные функции.
Конфигурации 2 и 3 (два контакта Д1, Д2) поочерёдно дают «Внимание» и «Пожар».
АМ-4 — это четыре отдельных логических устройства АМ-1 на одной плате: входы ШС1–ШС4, свой адрес и своя конфигурация на каждый.
Частые вопросы
Чем АМ-4 отличается от четырёх отдельных АМ-1?
Конструктивно это одна плата с четырьмя независимыми логическими устройствами: входы ШС1–ШС4, свой адрес и своя конфигурация на каждый вход — но один корпус и один монтаж вместо четырёх.
С какими приборами работают эти метки?
С ППКПУ 011249-2-1, ППКП «Рубеж-2АМ», ППКП «Рубеж-4А», ППКОП «Рубеж-2ОП» — это классический протокол, не R2 («Глобал») и не R3.
Какой кабель нужен для подключения?
Двухпроводная АЛС, провода сечением 0,35–1,5 мм².
Нюансы и грабли
- Не путать с похожими названиями: АМ1-R2/АМ4-R2 (протокол R2, система «Глобал», content/rubezh-am1) и АМ-1-R3/АМ-4-R3 (протокол R3, линия «Рубеж-2ОП», content/rubezh-am) — три разные линейки одного производителя, разные приборы, не взаимозаменяемы.
- Конфигурация 6 (охранная) сработает только если прибор поддерживает охранные функции — на чисто пожарном приборе сигнал не сформируется.
- АМ-4 — четыре отдельных логических устройства на одной плате, а не одно: при заполнении АЛС планировать адресное пространство с учётом всех четырёх.
Документация
- Рубеж — АМ-1: Паспорт, ПАСН.423149.016 ПС, ред. 16
- Рубеж — АМ-4: Паспорт, ПАСН.423149.019 ПС, ред. 14
