Рубеж · адресные метки для безадресных шлейфов, протокол R2 (система «Рубеж-Глобал»)
АМ1-R2 и АМ4-R2 — сухой контакт на один или четыре адреса в системе «Глобал»
Переводчик с обычного шлейфа на адресную линию GLOBAL: геркон, концевик или другой «сухой контакт» подключается к метке — прибор видит устройство под своим адресом с контролем обрыва и КЗ.
Модели семейства
| Число ШС | 1 |
| Адресов в системе | 1 |
| Напряжение АЛС | 10,5–28 В |
| Ток от АЛС (дежурный) | не более 0,3 мА |
| Максимальная длина шлейфа | не более 100 м |
| Комплект | 3 резистора 680 Ом |
| Корпус | IP20 по ГОСТ 14254, габариты не более 105×100×40 мм |
| Климатика | от минус 20 до плюс 70 °C, влажность до 93 % |
| Надёжность | наработка до отказа не менее 60000 ч; средний срок службы 10 лет |
| Число ШС | 4 (ШС1–ШС4) |
| Адресов в системе | 4 |
| Напряжение АЛС | 10,5–28 В |
| Ток от АЛС (дежурный) | не более 0,3 мА |
| Максимальная длина шлейфа | не более 100 м на каждый вход |
| Комплект | 12 резисторов 680 Ом |
| Корпус | IP20 по ГОСТ 14254, габариты не более 105×100×40 мм |
| Климатика | от минус 20 до плюс 70 °C, влажность до 93 % |
| Надёжность | наработка до отказа не менее 60000 ч; средний срок службы 10 лет |
Как это работает и подключается
- Работают с прибором «Рубеж-Глобал»; питание и информационный обмен — по АЛС, к которой метка подключается через клеммы АЛС1 (вход) и АЛС2 (выход).
- Функции: формирование извещения при срабатывании подключённого «сухого контакта», контроль обрыва и КЗ шлейфа между устройством и меткой, индикация режима, тестирование кнопкой ТЕСТ или оптическим тестером ОТ-1.
- Четыре конфигурации на каждый вход: 0 — один контакт НЗ; 1 — один контакт НР; 2 — два контакта НЗ (Сработка 1, Сработка 2); 3 — два контакта НР; выбор конфигурации и типа извещения задаётся при конфигурировании прибора.
- Распознавание состояния по сопротивлению ШС (таблица 4 паспорта): 0–350 Ом — КЗ на любой конфигурации; для конфигураций 0 и 1 (один контакт) диапазоны 351–870 и 871–1580 Ом дают НОРМА/СРАБОТКА 1 (какой именно — зависит от конфигурации), а выше 1581 Ом — ОБРЫВ; для конфигураций 2 и 3 (два контакта) диапазоны 351–870, 871–1580 и 1581–2540 Ом дают НОРМА/СРАБОТКА 1/СРАБОТКА 2 (порядок зависит от конфигурации), а выше 2540 Ом — ОБРЫВ.
- Индикатор СВЯЗЬ: мигание с периодом 3 с — обмен по АЛС есть; погашен — обмена нет; мигание с периодом 1 с — сработка на каком-либо ШС; при команде «Тест» — непрерывное свечение до команды «Снять тест» от прибора.
Монтаж
- Крепление на стену/перегородку/конструкцию из негорючих материалов или на DIN-рейку; крепёж — два шурупа Ø4 мм плюс третий через нижнее отверстие (при монтаже на стену) или фиксатор для DIN-рейки.
- Монтаж АЛС — экранированными проводами сечением 0,35–1 мм², с соблюдением полярности и последовательности; экран подключать на минус АЛС.
- Каждый неиспользуемый вход ШС1–ШС4 рекомендуется «глушить» резистором 680 Ом, иначе прибор воспримет незадействованный вход как обрыв шлейфа.
- Если метка хранилась на морозе — выдержать не менее четырёх часов в упаковке при комнатной температуре перед включением.
- По окончании монтажа — запрограммировать конфигурацию прибора и проверить работу по приёму сигнала «Тест».
Примеры
Один контакт (геркон, концевик) с резисторами 680 Ом по схеме конфигурации 0 (НЗ) или 1 (НР) — при срабатывании контакта прибор получает «Сработку 1» с адресом метки; какое положение контакта считается нормой, а какое — сработкой, задаёт выбранная конфигурация.
Конфигурация 2 или 3 (два контакта) — Д1 и Д2 поочерёдно дают «Сработку 1» и «Сработку 2», например два путевых выключателя заслонки.

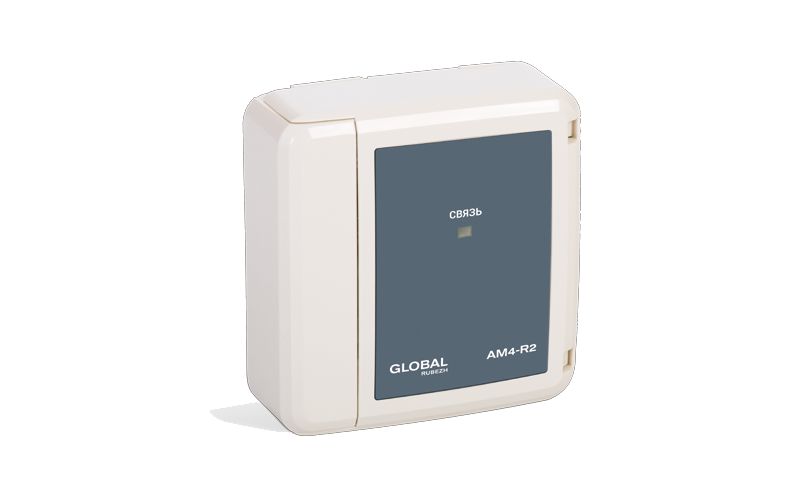

АМ4-R2 — функционально четыре АМ1 на одной плате, входы ШС1–ШС4, четыре адреса и своя конфигурация на каждый.
Частые вопросы
Чем АМ1-R2/АМ4-R2 отличаются от адресных меток R3 (АМ-R3)?
Протоколом и системой: АМ1/АМ4-R2 работают только с ППКПУ «Рубеж-Глобал» (протокол RS-R2), АМ-R3 — с приборами линейки R3 («Рубеж-2ОП»). Внешне и по назначению («сухой контакт» → адрес) метки похожи, но не взаимозаменяемы.
Можно ли получить два разных извещения с одного входа?
Да, в конфигурациях 2 и 3 два контакта (Д1, Д2) на одном ШС дают раздельные «Сработка 1» и «Сработка 2» — например, для двухступенчатой пожарной логики.
Нюансы и грабли
- Не путать с адресными метками АМ-R3 (content/rubezh-am) — это отдельная линейка протокола R3 для системы «Рубеж-2ОП»/«R3-Рубеж-2ОП»; АМ1/АМ4-R2 работают только с «Рубеж-Глобал».
- Незаглушённый резистором пустой вход ШС воспринимается прибором как обрыв — типовая ошибка при частичном заполнении АМ4-R2.
- Сопротивление ШС и выбранная конфигурация (0–3) должны соответствовать друг другу: одна и та же схема подключения при разных конфигурациях даёт разные извещения (см. таблицу 4 паспорта) — конфигурацию задают в приборе, а не «на глаз» по схеме.
- Максимальная длина шлейфа между меткой и устройством с «сухим контактом» — не более 100 м, это ограничение самого шлейфа, а не АЛС.
Документация
- АМ1-R2, АМ4-R2 — Паспорт, ПАСН.423149.029 ПС, ред. 25, ООО «Рубеж»
