БР12, БР24 — боксы резервного питания для ИВЭПР

Бокс сам не питает нагрузку: он добавляет источнику ИВЭПР ещё две АКБ и увеличивает время работы от резерва. К одному источнику можно подключить сколько угодно боксов.

БР12 / БР24 — боксы резервного электропитания

Модели семейства

БР12 — исп. 2×12, 2×17, 2×40для 12-вольтовых источников ИВЭПР, две АКБ по 12, 17 или 40 А·ч

Выход при работе от основного источника	13,2–13,8 В
Выход при работе от резерва (АКБ)	9,8–13,5 В
Максимальный ток с клемм «+Р», «–Р»	5 А
Ток заряда каждой АКБ	не более 1,8 А
Габариты (2×12 / 2×17 / 2×40)	184×324×111 / 254×376×86 / 254×346×211 мм
Масса без АКБ (2×12 / 2×17 / 2×40)	1,4 / 1,8 / 3,65 кг

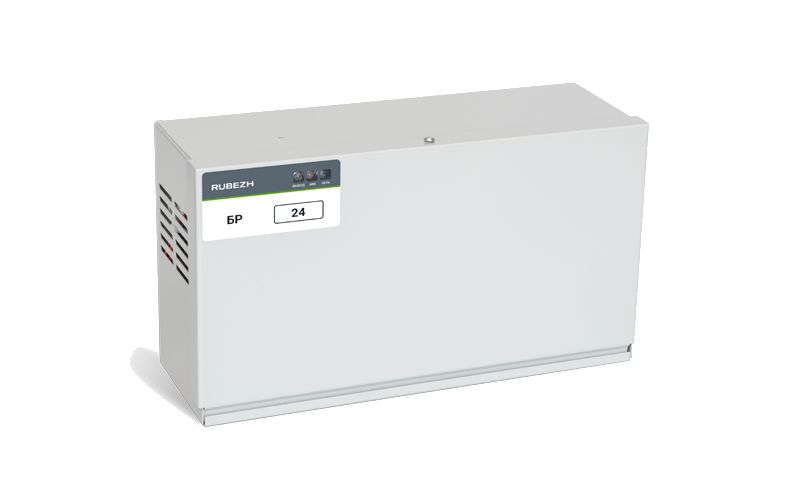

БР24 — исп. 2×12, 2×17, 2×40для 24-вольтовых источников ИВЭПР, две АКБ по 12, 17 или 40 А·ч

Выход при работе от основного источника	26,4–27,6 В
Выход при работе от резерва (АКБ)	19–27 В
Максимальный ток с клемм «+Р», «–Р»	5 А
Ток заряда каждой АКБ	не более 1,8 А
Габариты (2×12 / 2×17 / 2×40)	184×324×111 / 254×376×86 / 254×346×211 мм
Масса без АКБ (2×12 / 2×17 / 2×40)	1,4 / 1,8 / 3,65 кг

Как это работает и подключается

Бокс подключается к клеммам «+Р», «–Р» источника ИВЭПР — БР12 к 12-вольтовым источникам, БР24 к 24-вольтовым; сам он не выдаёт питание на нагрузку, а только даёт источнику дополнительную ёмкость АКБ.
От сети ~230 В бокс автоматически заряжает обе установленные в нём АКБ; при пропадании сети — переходит на них сам.
Сигнал «Авария» формируется реле (сухой контакт) при отсутствии сети 230 В, разряде АКБ ниже (10,4±0,3) В у БР12 или (20,8±0,6) В у БР24, неисправности плавкой вставки F2 или неисправности/отсутствии хотя бы одной АКБ в БР24 (обеих — в БР12); контакты можно вывести на отдельную сигнализацию либо соединить последовательно с выходом «Авария» источника.
Для контроля целостности линии резервного питания между боксом и источником в РЭ есть отдельная схема подключения через внешнее реле (12 или 24 В) и диод на ток не менее 5 А рядом с источником.

Монтаж

Крепление — тремя шурупами (дюбель-гвоздями) через дистанционные втулки из комплекта: дюбели 4×40 или 4×45 для исп. 2×12, 6×40 — для 2×17 и 2×40.
Кабели заводятся через отверстия на задней или боковой стенке корпуса (заглушку на боковой стенке предварительно выдавить); проходной изолятор проводов в комплект не входит.
Сечение проводов: не более 2,5 мм² в клеммник «~230 В», не более 1,5 мм² в остальные клеммники.
Заземление обязательно — эксплуатация без защитного заземления запрещена; монтаж, установку/снятие предохранителей и ремонт бокса производить только при отключённом питании.
АКБ подключаются по маркировке: красный провод — к «+» клеммы АКБ, провод синего цвета — к «–»; в боксе всегда должны стоять две АКБ одинаковой ёмкости; АКБ 17 и 40 А·ч подключаются через терминал PC1L 25005 из комплекта.
Перед подключением проверить напряжение каждой АКБ — должно быть в пределах 12,0–13,2 В; АКБ с напряжением ниже 10 В использовать недопустимо, бокс такую не заряжает.

Примеры

Нужно больше времени автономии, чем даёт штатная АКБ источника

БР12 подключается к клеммам «+Р», «–Р» источника ИВЭПР 12/2, 12/3,5 или 12/5 (протоколы RS-R2, RS-R3): при пропаже сети нагрузку тянут уже не только штатные АКБ источника, но и АКБ бокса.

Нужен ещё больший резерв

К одному источнику можно подключить несколько боксов подряд — время работы от резерва растёт пропорционально суммарной ёмкости АКБ во всех боксах.

Частые вопросы

Что означает цвет индикатора АКБ на боксе?

Зелёный — обе АКБ исправны; оранжевый — идёт заряд разряженной батареи; красный — неисправность или отсутствие хотя бы одной АКБ (для БР24) либо обеих АКБ (для БР12); погашен вместе с индикатором СЕТЬ — вышел из строя предохранитель F1.

Не горит ни один индикатор при подаче сети — что проверить?

По РЭ — сначала предохранитель F1 (сеть, 5 А): отключить сетевое питание и заменить его; при этом индикатор ВЫХОД должен продолжать светиться от АКБ, если они исправны.

Можно ли подключить несколько боксов к одному источнику?

Да, РЭ прямо разрешает подключать к источнику неограниченное количество боксов — время работы от резерва растёт пропорционально суммарной ёмкости всех установленных в них АКБ.

Нюансы и грабли

Не допускается использовать бокс в качестве самостоятельного источника питания — он работает только вместе с источником ИВЭПР.
В инструкции по монтажу упоминаются исполнения 2×17, 2×26 и 2×40, но по таблице исполнений РЭ отдельной модели «2×26» нет — это просто допустимая замена: в бокс 2×40 вместо двух АКБ по 40 А·ч можно поставить две по 26 А·ч меньших габаритов.
В РЭ есть расхождение между разделами: проверочное выходное напряжение при работе от сети в инструкции по монтажу — 12–13,7 В для БР12 и 24–27,4 В для БР24, а в разделе техобслуживания РЭ — 12–13,65 В и 24–27,3 В соответственно. Скорее всего, это границы допустимого с разными допусками — подходят оба варианта.
В РЭ есть расхождение между разделами: срок, после которого при перерыве электроснабжения нужно отключать АКБ (снять одну из клемм) — 3 суток в инструкции по монтажу против 10 суток в самой РЭ. Для эксплуатации закладывать более строгое значение — отключать АКБ уже через 3 суток.
При отсутствии АКБ измерение напряжения на её клеммах не регламентируется — это не признак неисправности бокса.
Транспортировать бокс с установленными в нём АКБ запрещено; при длительном хранении (более 10 суток) АКБ рекомендуется отключать от клемм во избежание саморазряда.
Максимальный ток, снимаемый с клемм «+Р», «–Р» при работе от АКБ, — не более 5 А независимо от ёмкости установленных батарей.
