ГК — групповой контроллер «Рубеж-Глобал»: мозг системы на сотни приборов

ГК — «мозг» Рубеж-Глобал: держит всю конфигурацию объекта, связывает по кольцу PFM до 120 КАУ и выдаёт управляющие сигналы; с него система видит и тушит, и дымит, и оповещает.

Групповой контроллер ГК («Рубеж-Глобал»)

Модели семейства

ГК исп.2 (ПАСН.425521.012-02)металлический шкаф, промышленные объекты

Корпус	двухсекционный металл, замок, тампер вскрытия, 2 модуля вторичного электропитания внутри
Входы питания	2× DC 24±3,6 В (PWR1/PWR2), предохранители 5 А / 6,3 А
Монтаж	комплект монтажных частей из комплектности
Степень защиты / габариты / масса	IP55; 540×325×135 мм без учёта креплений (540×390×135 мм с креплениями); не более 14 кг
Среда	−10…+50 °С, влажность до 93 % без конденсата, закрытые помещения
Надёжность	наработка ≥ 60 000 ч, срок службы 10 лет, вероятность безотказной работы за 1000 ч ≥ 0,98

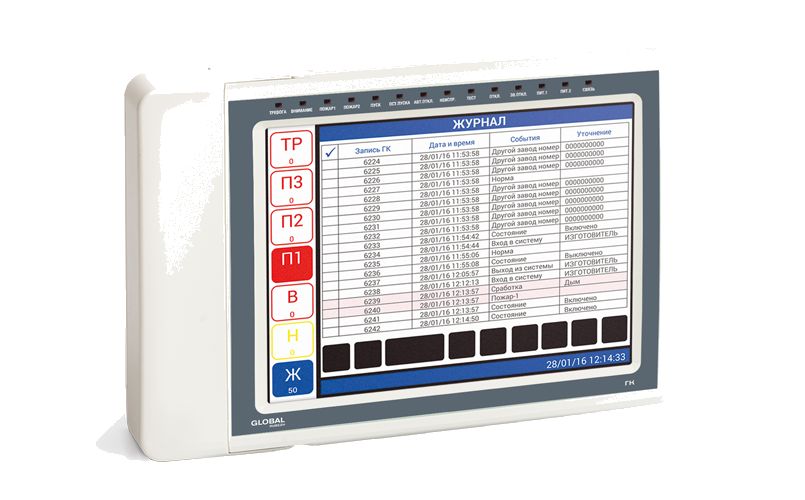

ГК исп.3 (ПАСН.425521.012-01)пластиковый корпус, гражданские и коммерческие объекты

Корпус	сенсорный дисплей 10", клеммы под крышкой слева
Входы питания	те же два ввода 24±3,6 В
Монтаж	три шурупа Ø не более 5 мм
Степень защиты / габариты / масса	IP20; 220×313×58 мм; не более 1,5 кг
Среда	−10…+50 °С, влажность до 93 % без конденсата, закрытые помещения
Надёжность	наработка ≥ 60 000 ч, срок службы 10 лет, вероятность безотказной работы за 1000 ч ≥ 0,98

Как это работает и подключается

ГК — средний уровень СПЗ «Рубеж-Глобал»: хранит конфигурацию (адреса, режимы, логика АУ), обрабатывает события и рассылает команды по PFM на КАУ и ТПУ; сверху по Ethernet связан с АРМ и ПО «GLOBAL Монитор» (до 4 АРМ), вовне отдаёт Modbus TCP/IP (подключение с одного устройства).
Встроенный в ГК КАУ управляет адресными устройствами напрямую: до 1000 АУ на четырёх радиальных АЛС или до 500 АУ на двух кольцевых. Каждый ГК и каждый КАУ занимают в системе один адрес.
PFM — двухпроводная полярная шина: строго кольцо от ГК и обратно в ГК (PFM1-выход → PFM1-вход следующего прибора); радиальное включение работоспособно, но прибор считает его обрывом. До 120 КАУ, до 1000 м между соседними, всего до 120 км.

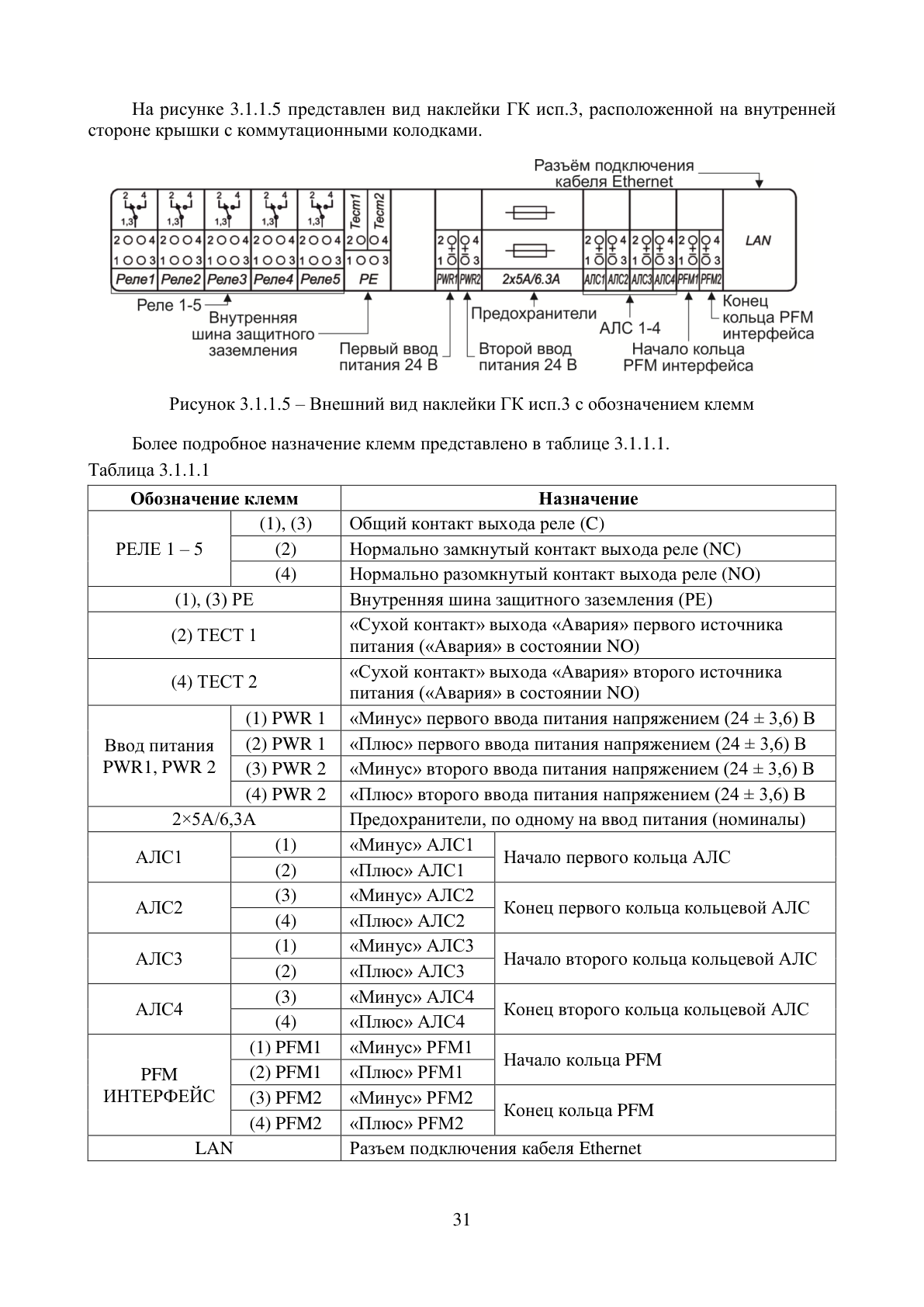

Пять релейных выходов РЕЛЕ 1–5 («сухой контакт» NO/NC) — состояние системы на внешние устройства; отдельные контакты ТЕСТ 1/ТЕСТ 2 — «Авария» каждого из двух источников питания.
Индикация из 14 светодиодов: ПОЖАР 1/2, ТРЕВОГА, НЕИСПРАВНОСТЬ, ПИТАНИЕ 1/2, ПУСК, ОСТАНОВ ПУСКА и др.; СВЯЗЬ мигает при обмене по Ethernet. Журнал событий — 16 000 000 записей в энергонезависимой памяти.
Логика всей системы (зоны, направления, задержки пуска) программируется в «GLOBAL Монитор» и записывается в ГК; КАУ выполняют её локально, независимо от ГК.

Монтаж

Вертикальная негорючая поверхность; не ближе 0,5 м от отопления, ≥100 мм до других приборов и стен для циркуляции воздуха. ГК исп.2 — на комплект монтажных частей, ГК исп.3 — на три шурупа ≤Ø5 мм.
Питание — два независимых ввода 24±3,6 В на PWR 1 и PWR 2 со строгим соблюдением полярности. Внимание: при подключённом питании и открытой нижней крышке ГК исп.2 не касаться клемм вводов 230 В 50 Гц.
Монтажная последовательность: питание ГК + Ethernet от АРМ → питание КАУ + кольцо PFM → настроить IP-адрес ГК и добавить IP АРМ → проверить связь → создать/загрузить конфигурацию (автопоиск АЛС) → записать конфигурацию в ГК.
Экран кабеля PFM обрезать и никуда не подключать (между КАУ экран оставить как защитную жилу от ЭМ помех).

Примеры

ТЦ или завод с десятками корпусов

Один ГК + КАУ по кольцу PFM: корпуса на разных этажах и даже км друг от друга — до 1000 м между приборами без ретрансляторов.

Горячее резервирование центра

Два ГК на основной и резервный интерфейсы PFM; все КАУ подключены к обоим — отказ одного ГК система переживает без потери контроля.

Доступ без пароля — картой

RFID-считыватель Em-Marine: прикладываешь proximity-карту — и получаешь доступ к управлению; комплектные карты ПУСК/СТОП запускают и останавливают пожаротушение глобально.

Промышленный цех vs офис

ГК исп.2 — металлический двухсекционный шкаф для жёстких условий; ГК исп.3 — пластиковый корпус с 10" сенсорным экраном для гражданских объектов, функционально аналогичен.

Частые вопросы

Чем ГК отличается от КАУ?

КАУ только выводит АУ на свою АЛС и исполняет логику локально; ГК — центр: хранит базу всего объекта, собирает КАУ по PFM, связан с АРМ/Modbus и управляет всеми уровнями.

Сколько приборов «Рубеж-Глобал» потянет один ГК?

По PFM — до 120 КАУ (плюс ТПУ); плюс встроенный КАУ: до 1000 АУ на 4 радиальных или до 500 АУ на 2 кольцевых АЛС.

Что делать при пропаже одного ввода питания?

Ничего героического: второй ввод держит работу, загорается НЕИСПРАВНОСТЬ и через ТЕСТ 1/ТЕСТ 2 «сухой контакт» уходит «Авария» конкретного БП.

Нюансы и грабли

Настройка proximity-карт теряется при загрузке/обновлении конфигурации — карты ПУСК/СТОП настраивай строго после записи конфигурации в ГК.
В резервированной системе из двух ГК запрещено использовать встроенные АЛС ГК и вешать АУ на КАУ №1 (встроенный) — он не общий для обоих ГК; иначе при отказе часть объекта «повиснет».
Кольцо PFM «на авось» радиалом: работать будет, но ГК постоянно держит неисправность «обрыв PFM» — кольцо должно возвращаться в оба входа PFM1/PFM2 одного ГК.

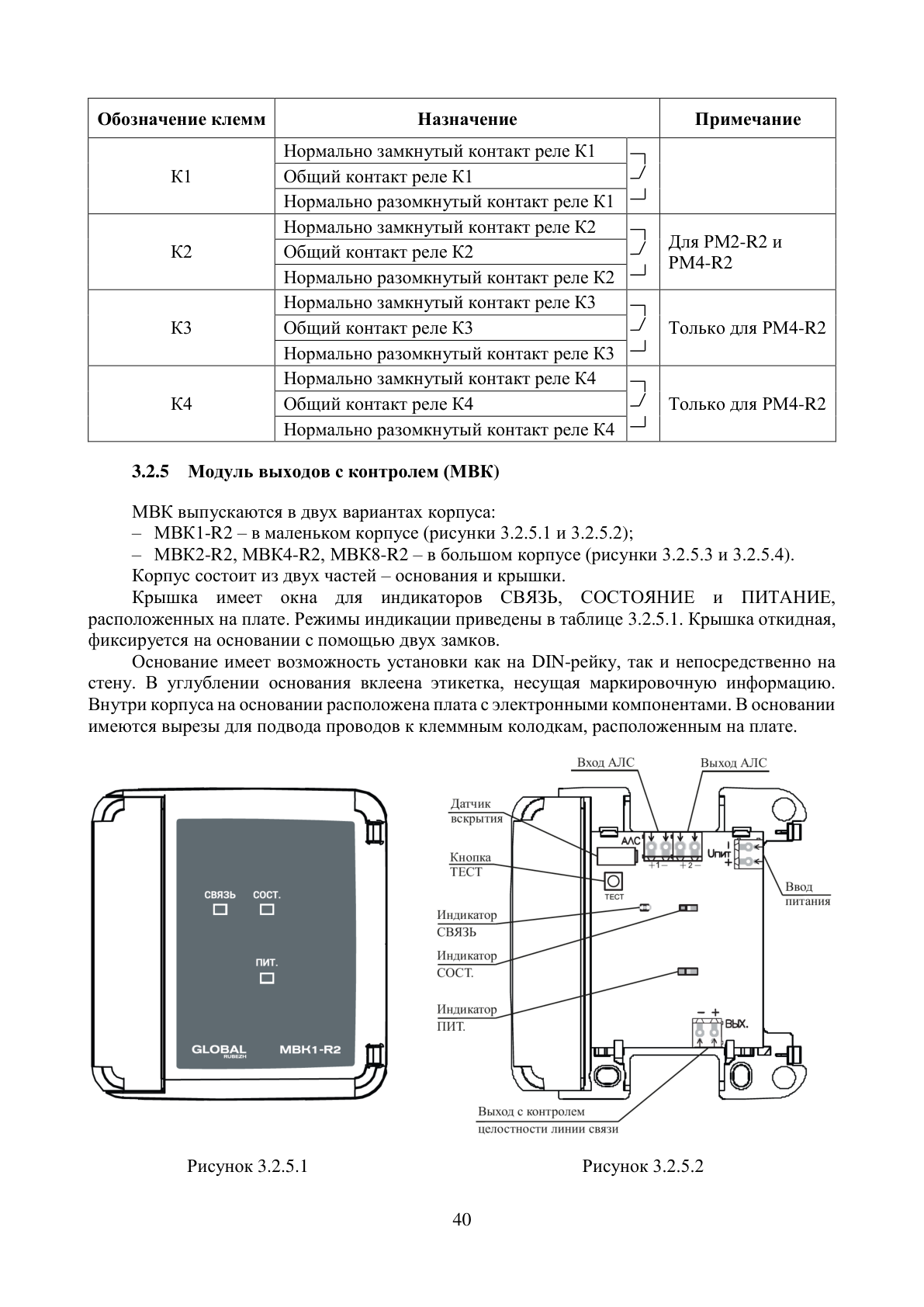

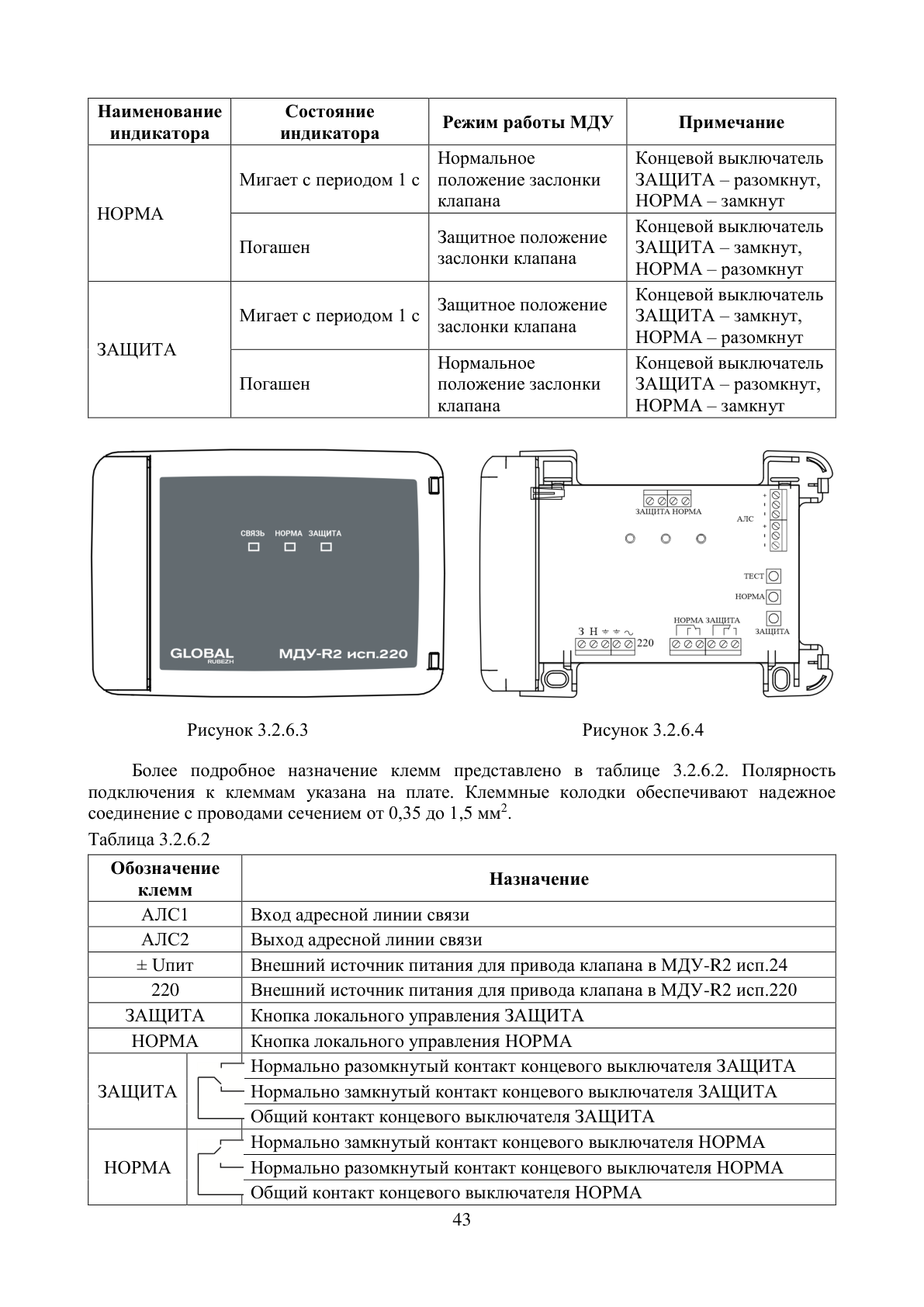

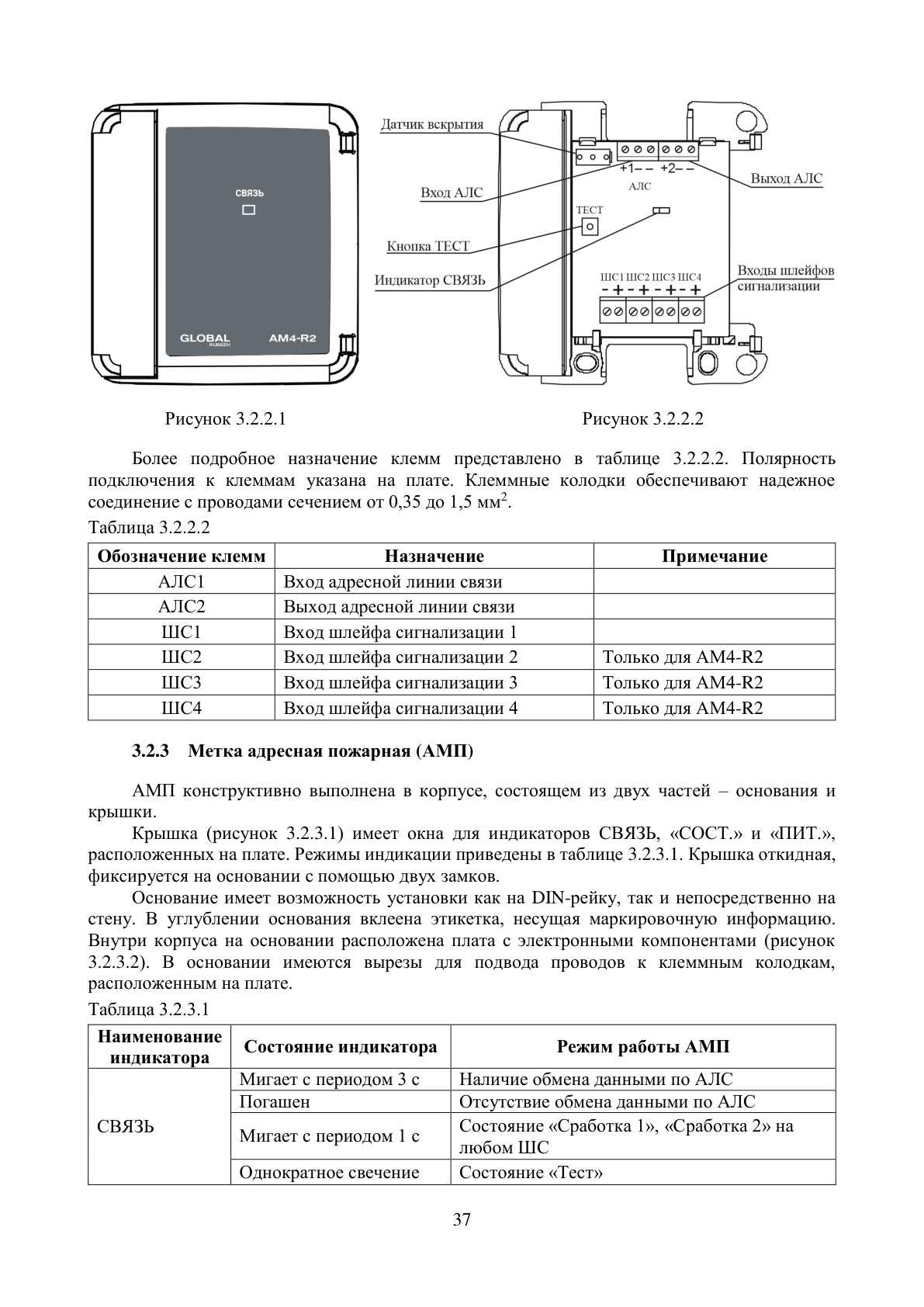

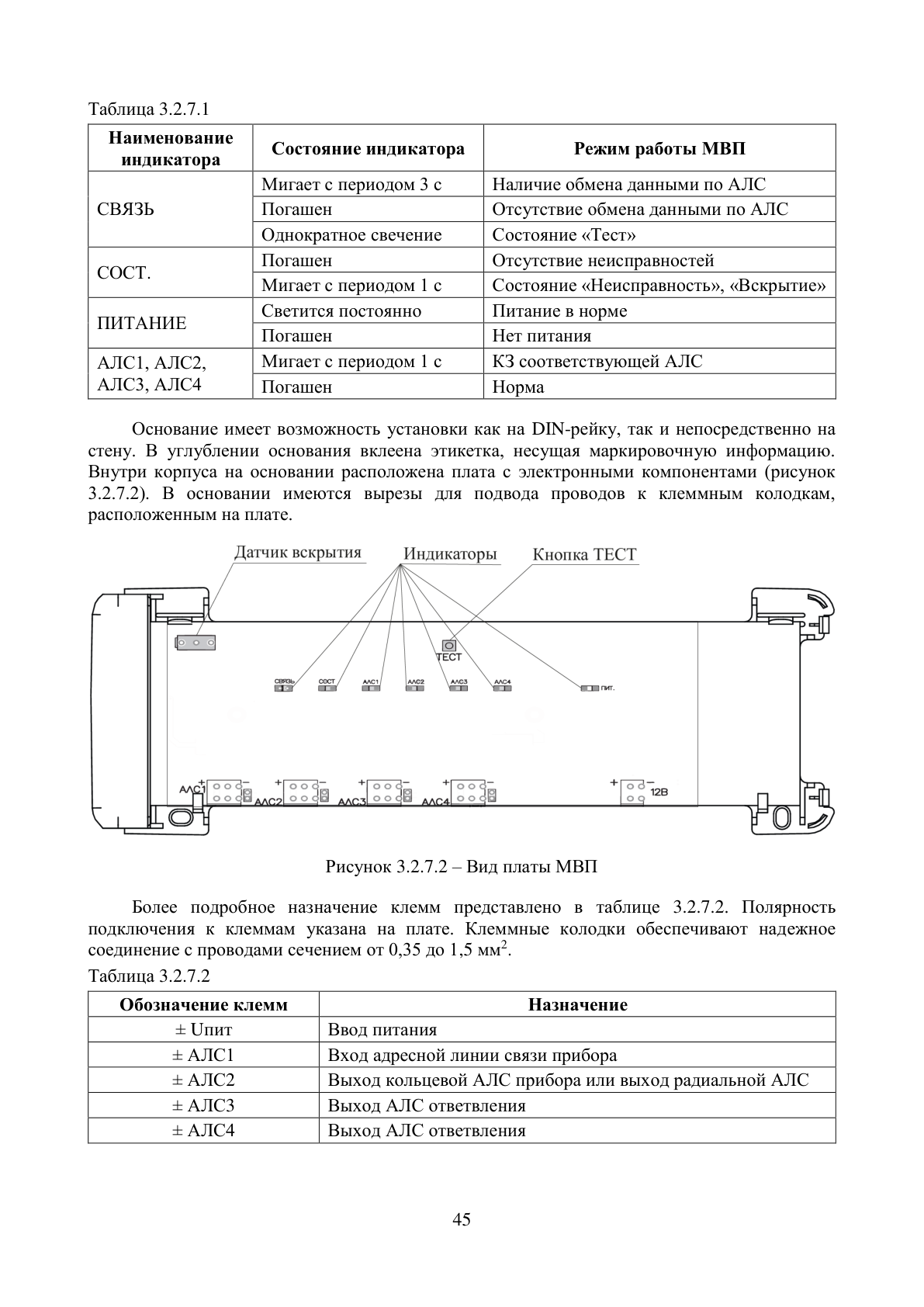

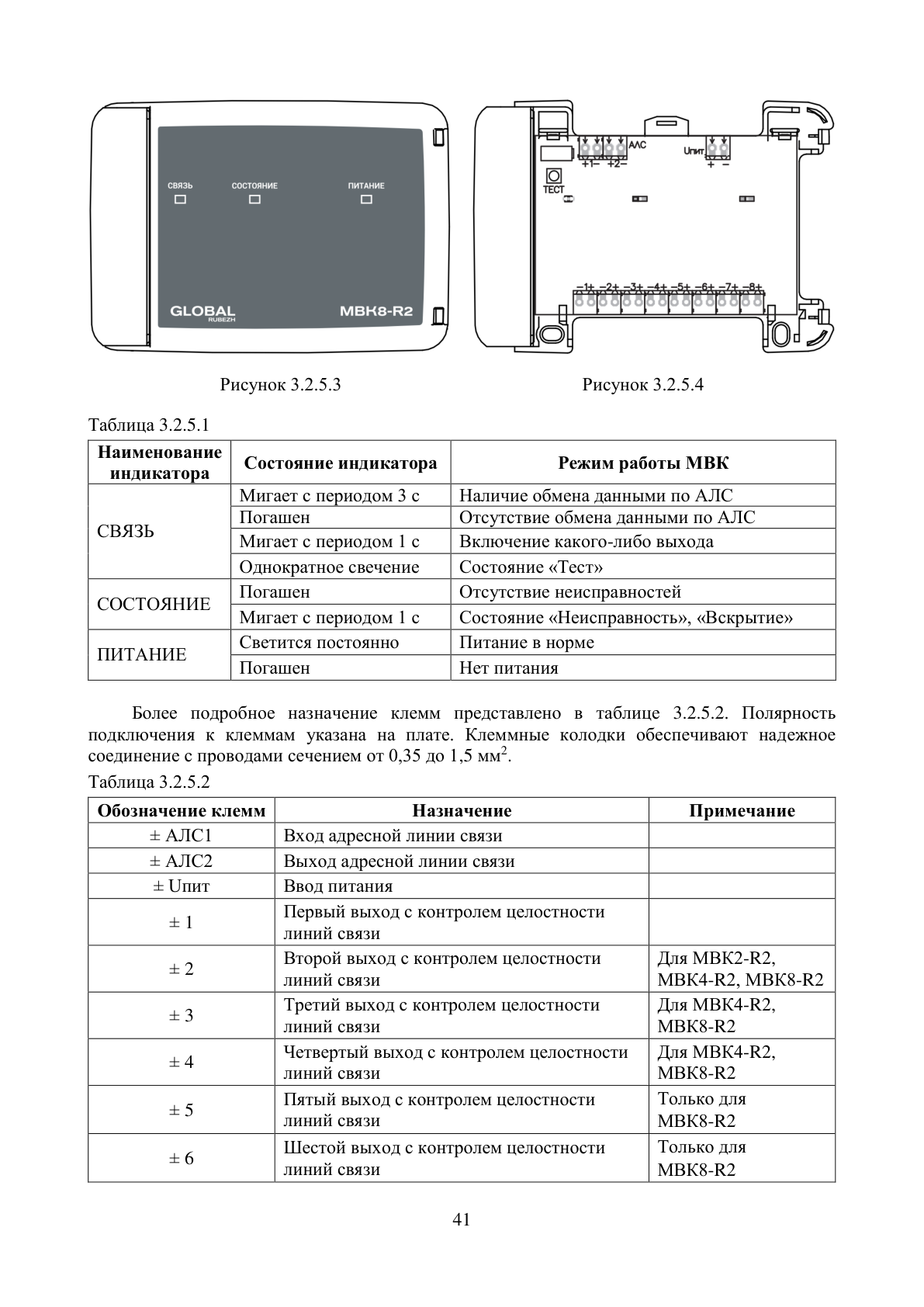

Схемы из руководства

Документация

ГК исп.2, ГК исп.3 — РЭ на СПЗ «Рубеж-Глобал» ООО «Рубеж» (разделы 1.1, 2.1, 3.1.1, 4.1–4.2)
ГК исп.2, ГК исп.3 — Паспорт ООО «Рубеж», ПАСН.425521.012 ПС, ред. 37 (разделы 1.8, 2.21–2.26)
