ИВЭПР 12/2, 12/3,5 и 12/5 RSR — адресные источники питания для «Рубеж-2ОП»
Линейка адресных источников 12 В на 2, 3,5 или 5 А суммарно по двум независимым выходам, работает с прибором ППКОП «Рубеж-2ОП» по интерфейсу RSR — занимает в адресной системе один адрес.
Модели семейства
ИВЭПР 12/2 RSR — исп. 2×7-Р БР, 2×12-Р БР, 2×17-Р БРдве АКБ по 7, 12 или 17 А·ч, ток нагрузки до 2 А суммарно по двум выходам
| Ток нагрузки | 0–2 А (по двум выходам суммарно) |
| Выход при работе от сети | 11,4–13,8 В |
| Выход при работе от АКБ | 9,8–13,5 В |
| Падение напряжения на резерве (от АКБ до выхода) | не более 1,1 В |
| Мощность, потребляемая от сети | не более 40 Вт |
| Ток заряда АКБ при напряжении 12 В | не более 0,6 А |
| Собственное потребление от АКБ в резерве | не более 70 мА |
| Суммарная ёмкость нагрузок | не более 3300 мкФ |
| Габариты (2×7-Р БР / 2×12-Р БР / 2×17-Р БР) | 184×324×86 / 184×324×111 / 254×376×86 мм |
| Масса без АКБ (2×7-Р БР / 2×12-Р БР / 2×17-Р БР) | 2 / 2,2 / 2,55 кг |
| Температура эксплуатации | от минус 10 до плюс 40 °С |

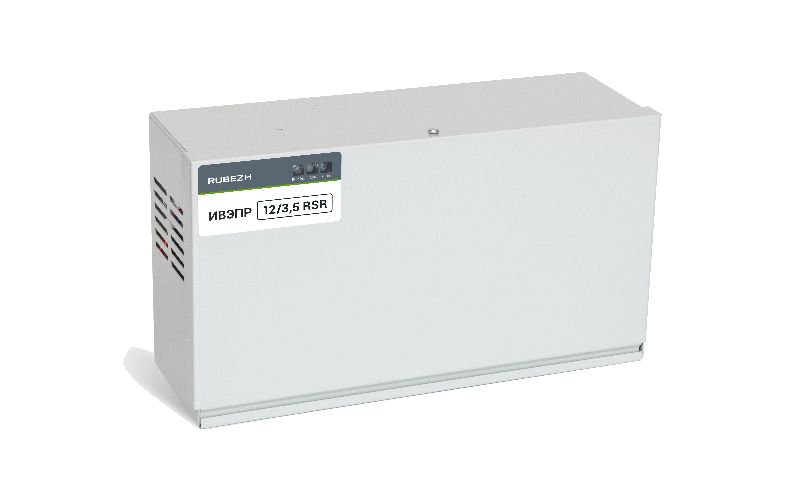

ИВЭПР 12/3,5 RSR — исп. 2×7-Р БР, 2×12-Р БР, 2×17-Р БРдве АКБ по 7, 12 или 17 А·ч, ток нагрузки до 3,5 А суммарно по двум выходам
| Ток нагрузки | 0–3,5 А (по двум выходам суммарно) |
| Выход при работе от сети | 11,4–13,8 В |
| Выход при работе от АКБ | 9,8–13,5 В |
| Падение напряжения на резерве (от АКБ до выхода) | не более 1,1 В |
| Мощность, потребляемая от сети | не более 62 Вт |
| Ток заряда АКБ при напряжении 12 В | не более 0,6 А |
| Собственное потребление от АКБ в резерве | не более 70 мА |
| Суммарная ёмкость нагрузок | не более 3300 мкФ |
| Габариты (2×7-Р БР / 2×12-Р БР / 2×17-Р БР) | 184×324×86 / 184×324×111 / 254×376×86 мм |
| Масса без АКБ (2×7-Р БР / 2×12-Р БР / 2×17-Р БР) | 2 / 2,2 / 2,55 кг |
| Температура эксплуатации | от минус 10 до плюс 40 °С |

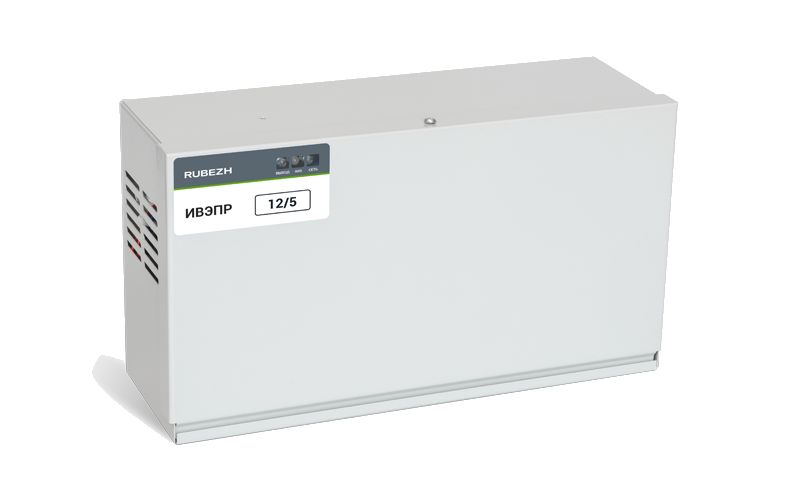

ИВЭПР 12/5 RSR — исп. 2×7-Р БР, 2×12-Р БР, 2×17-Р БРдве АКБ по 7, 12 или 17 А·ч, два выхода с раздельной защитой от КЗ
| Ток нагрузки | 0–5 А (по двум выходам суммарно) |
| Выход при работе от сети | 11,4–13,8 В |
| Выход при работе от АКБ | 9,8–13,5 В |
| Падение напряжения на резерве (от АКБ до выхода) | не более 1,1 В |
| Мощность, потребляемая от сети | не более 87 Вт |
| Ток заряда АКБ при напряжении 12 В | не более 0,6 А |
| Собственное потребление от АКБ в резерве | не более 70 мА |
| Суммарная ёмкость нагрузок | не более 3300 мкФ |
| Габариты (2×7-Р БР / 2×12-Р БР / 2×17-Р БР) | 184×324×86 / 184×324×111 / 254×376×86 мм |
| Масса без АКБ (2×7-Р БР / 2×12-Р БР / 2×17-Р БР) | 2 / 2,2 / 2,55 кг |
| Температура эксплуатации | от минус 10 до плюс 40 °С |
Как это работает и подключается
- Источник работает с прибором приёмно-контрольным охранно-пожарным адресным ППКОП 011249-2-1 «Рубеж-2ОП» и обменивается с ним по адресной линии связи (АЛС) через интерфейс RSR — это отдельный протокол, отличный от RS-R2 и RS-R3 у других линеек ИВЭПР.
- У источника два независимых выхода («Выход 1», «Выход 2») со своей защитой от КЗ на каждом — при коротком замыкании на одном выходе второй продолжает питать свою нагрузку в полном объёме.
- Сигнал «Авария» формируется размыканием контактов электромагнитного реле («сухой контакт»): контакты замкнуты при наличии сети 230 В, хотя бы одной заряженной АКБ и выходного напряжения на обоих выходах; допустимая нагрузка выхода — 120 В 0,5 А переменного тока или 60 В 1 А постоянного.
- В меню «Администратор» или «Инсталлятор» программы FireSec можно прочитать текущие напряжения на клеммах «Выход 1», «Выход 2» и на АКБ1, АКБ2, переданные источником по интерфейсу RSR.
- К клеммам «+Р», «–Р» можно подключить внешний бокс резервного питания БР12 с дополнительными АКБ и схемами подзаряда и контроля — для увеличения времени работы в резервном режиме.
Монтаж
- Крепление на вертикальную поверхность тремя шурупами через дистанционные втулки из комплекта: 4×40 или 4×45 — для исп. 2×7-Р БР и 2×12-Р БР, 6×40 — для исп. 2×17-Р БР.
- Расстояние между крепёжными отверстиями: 280×110 мм для исп. 2×7-Р БР и 2×12-Р БР, 300×150 мм для исп. 2×17-Р БР; расстояние от корпуса источника до других приборов, стен (кроме установочной) и потолка — не менее 100 мм для циркуляции воздуха.
- Сечение проводов: не более 2,5 мм² в клеммник «230 В», не более 1,5 мм² в остальные клеммники.
- Подключить АЛС к клеммнику на плате обмена; при использовании только одной АКБ подключать её к коротким выводам АКБ1 (150 мм) и указать это в настройках при конфигурировании системы; АКБ ёмкостью 17 А·ч подключается через терминал PC1L 25005 из комплекта.
- Перед подключением бокса БР12 проверить на клеммах «+Р», «–Р» напряжение (13–14) В при работе источника от сети.
- Перед подключением к прибору источник нужно сконфигурировать: подключить его к технологической адресной линии связи (АЛСТ) прибора и в меню инсталлятора («конфигурация устройств») задать начальный адрес в параметре «Адрес», либо прямо от АЛС — нажатием кнопки ТЕСТ на плате обмена и изменением адреса в меню прибора.
Примеры
Адресный источник для системы на «Рубеж-2ОП»
ИВЭПР 12/5 RSR подключается к адресной линии прибора ППКОП 011249-2-1 «Рубеж-2ОП», занимает один адрес и передаёт в прибор события по сети, АКБ и обоим выходам.
Питание двух независимых линий с защитой одна от другой
Нагрузка распределяется по двум выходным клеммникам: короткое замыкание на одном из них не отключает второй — он продолжает питать свою нагрузку в полном объёме.
Частые вопросы
Что означает мигание индикатора СВЯЗЬ?
Мигает с периодом 5 секунд — обмен по АЛС в норме; не светится — обмена нет; частое мигание в течение 2–3 секунд — включён режим «Тест».
Как узнать текущие напряжения на выходах и АКБ без вскрытия корпуса?
В меню «Администратор» или «Инсталлятор» программы FireSec — источник передаёт по RSR текущие значения напряжений на клеммах «Выход 1», «Выход 2» и на АКБ1, АКБ2.
Что произойдёт при коротком замыкании на одном из двух выходов?
У каждого выхода своя схема защиты от КЗ, поэтому второй выход продолжает питать свою нагрузку в полном объёме — Авария сработает только если напряжение пропадёт хотя бы на одном из выходов.
Нюансы и грабли
- Не путать интерфейс RSR этого источника с протоколами RS-R2/RS-R3 других линеек ИВЭПР Рубежа — это разные протоколы и разные приборы: RSR работает только с «Рубеж-2ОП».
- АКБ с напряжением ниже 10 В использовать в источнике недопустимо — заменить на исправную, заряженную не менее чем до 12,8 В.
- При установке только одной АКБ контакты второй (незадействованной) пары проводов не должны замыкаться на детали конструкции источника.
- При отсутствии АКБ измерение напряжения на выводах для её подключения некорректно — величина не регламентируется, это не признак неисправности.
- Транспортировать источник с установленными АКБ запрещено; при перерывах электроснабжения более суток отключить АКБ, сняв клеммы красных проводов, во избежание разряда.
- Убедиться, что подключаемое оборудование не превышает максимальный ток источника своей модели — 2, 3,5 или 5 А суммарно по двум выходам.
Документация
- Рубеж — ИВЭПР 12/5 RSR: Паспорт (ПАСН.436234.010 ПС, редакция 18)
- Рубеж — ИВЭПР 12/2 RSR: Паспорт (ПАСН.436234.015 ПС, редакция 14)
- Рубеж — ИВЭПР 12/3,5 RSR: Паспорт (ПАСН.436234.016 ПС, редакция 14)
- Рубеж — ИВЭПР 12/2 RSR, 12/3,5 RSR, 12/5 RSR: Инструкция по монтажу и подключению (ПАСН.436234.010 ИМ, редакция 3)
