ИВЭПР -Р / -Р-БР — резервированные источники питания 12 и 24 В

Неадресные источники 12 или 24 В с реле «Авария»: питают приборы ОПС от сети ~230 В, при её пропаже — от АКБ в корпусе, у БР-исполнений — ещё и от бокса БР12/БР24.

ИВЭПР -Р / -Р-БР — источники вторичного электропитания резервированные

Модели семейства

ИВЭПР 12/1,5 и ИВЭПР 12/2 исп. 1×7-Р12 В, ток нагрузки до 1,5 или 2 А, одна АКБ 7 А·ч в корпусе, без клемм для бокса и без термозащиты

Выход	12 В
Ток нагрузки	0–1,5 А (12/1,5) / 0–2 А (12/2)
АКБ	1×7 А·ч
Потребление от сети	не более 40 Вт
Габариты корпуса	170×170×90 мм
Масса без АКБ	0,75 кг
Бокс БР12	нет — клемм «+Р», «–Р» и термозащиты у этого исполнения нет

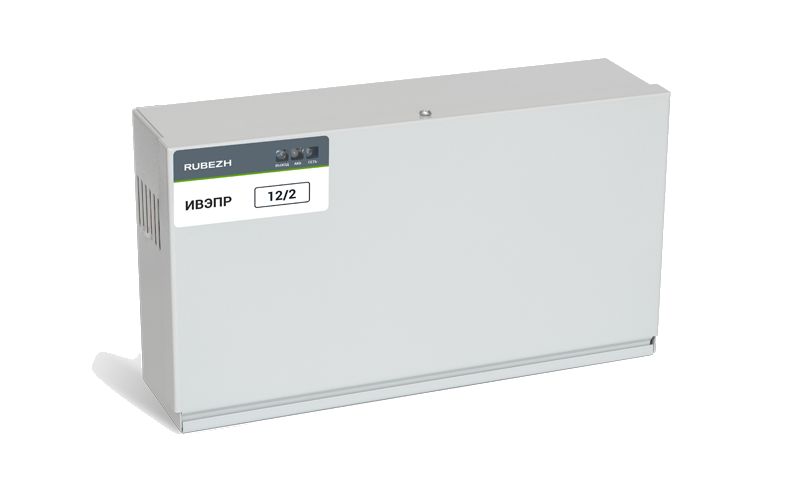

ИВЭПР 12/2 исп. 2×7-Р БР и 2×12-Р БР12 В, ток нагрузки до 2 А, отсек на 2 АКБ по 7 или 12 А·ч, клеммы для бокса БР12

Выход	12 В
Ток нагрузки	0–2 А
АКБ	2×7 или 2×12 А·ч
Потребление от сети	не более 70 Вт
Габариты корпуса	184×324×86 мм (2×7) / 184×324×111 мм (2×12)
Масса без АКБ	2 кг (2×7) / 2,2 кг (2×12)
Плавкая вставка бокса	10 А

ИВЭПР 12/3,5 БР — исп. 2×7-Р, 2×12-Р, 2×17-Р12 В, ток нагрузки до 3,5 А, отсек на 2 АКБ ёмкостью 7, 12 или 17 А·ч

Выход	12 В
Ток нагрузки	0–3,5 А
АКБ	2×7 / 2×12 / 2×17 А·ч
Потребление от сети	не более 120 Вт
Габариты корпуса	184×324×86 мм (2×7) / 184×324×111 мм (2×12) / 254×376×86 мм (2×17)
Масса без АКБ	2 / 2,2 / 2,55 кг

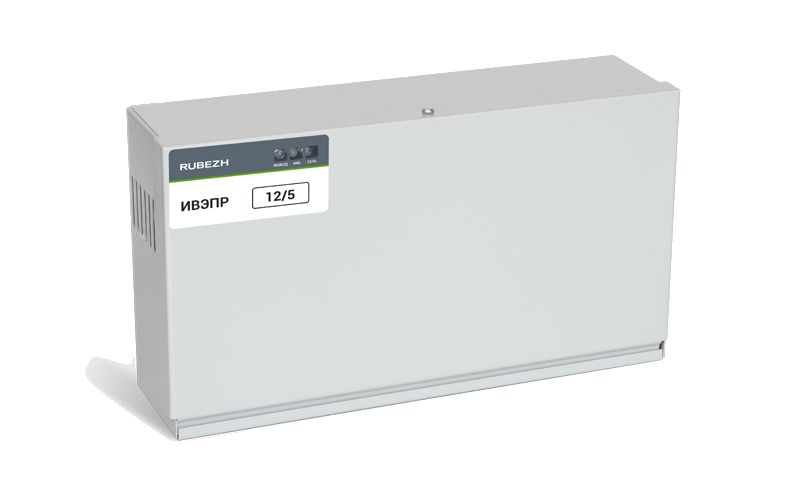

ИВЭПР 12/5 БР — исп. 2×7-Р, 2×12-Р, 2×17-Р, 2×40-Р12 В, ток нагрузки до 5 А, отсек на 2 АКБ ёмкостью от 7 до 40 А·ч

Выход	12 В
Ток нагрузки	0–5 А
АКБ	2×7 / 2×12 / 2×17 / 2×40 А·ч
Потребление от сети	не более 120 Вт
Габариты корпуса (2×40)	254×346×211 мм
Масса без АКБ (2×40)	4,25 кг

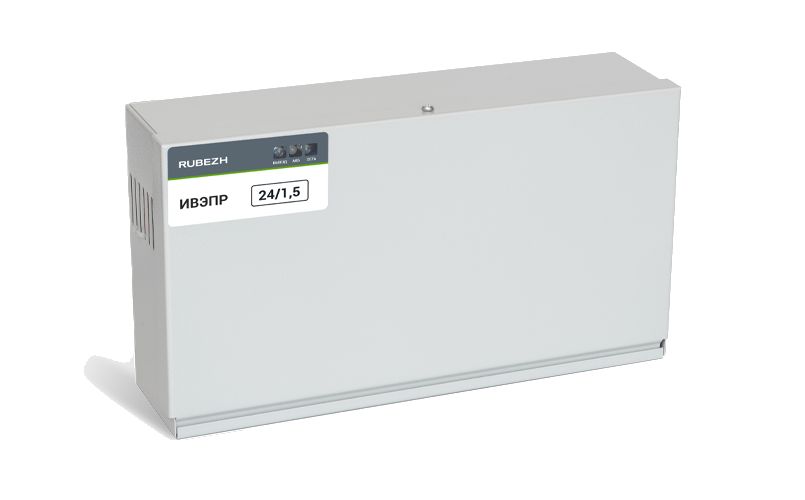

ИВЭПР 24/1,5 БР — исп. 2×7-Р24 В, ток нагрузки до 1,5 А, две АКБ по 7 А·ч включены последовательно

Выход	24 В
Ток нагрузки	0–1,5 А
АКБ	2×7 А·ч (две по 12 В, последовательно)
Потребление от сети	не более 65 Вт
Габариты корпуса	184×324×86 мм
Масса без АКБ	2 кг
Просадка на резерве	не более 0,9 В

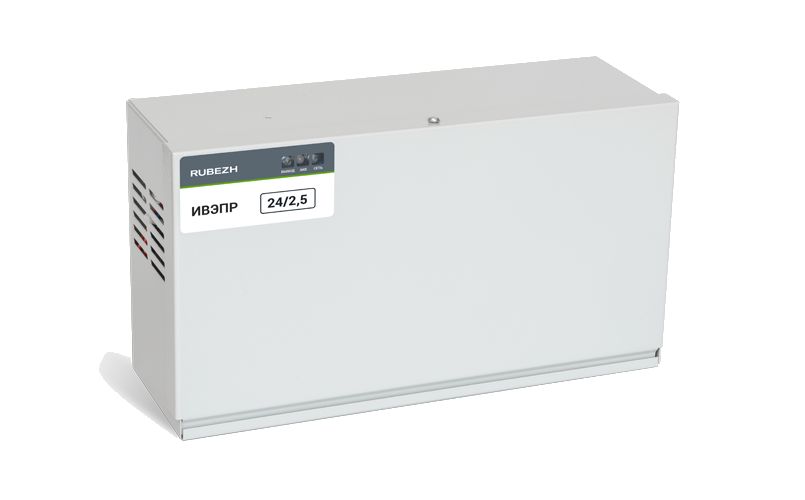

ИВЭПР 24/2,5 БР — исп. 2×7-Р, 2×12-Р, 2×17-Р24 В, ток нагрузки до 2,5 А, отсек на 2 АКБ ёмкостью 7, 12 или 17 А·ч

Выход	24 В
Ток нагрузки	0–2,5 А
АКБ	2×7 / 2×12 / 2×17 А·ч
Потребление от сети	не более 120 Вт
Габариты корпуса	184×324×86 мм (2×7) / 184×324×111 мм (2×12) / 254×376×86 мм (2×17)
Просадка на резерве	не более 1 В

ИВЭПР 24/3,5 БР — исп. 2×7-Р, 2×12-Р, 2×17-Р24 В, ток нагрузки до 3,5 А, вытяжной вентилятор охлаждения и двухступенчатый заряд АКБ

Выход	24 В
Ток нагрузки	0–3,5 А
АКБ	2×7 / 2×12 / 2×17 А·ч
Потребление от сети	не более 190 Вт
Просадка на резерве	не более 1,1 В
Допустимая ёмкость нагрузки	не более 2200 мкФ

ИВЭПР 24/5 БР — исп. 2×12-Р, 2×17-Р, 2×40-Р24 В, ток нагрузки до 5 А, вытяжной вентилятор охлаждения и двухступенчатый заряд АКБ

Выход	24 В
Ток нагрузки	0–5 А
АКБ	2×12 / 2×17 / 2×40 А·ч
Потребление от сети	не более 190 Вт
Просадка на резерве	не более 1,1 В
Допустимая ёмкость нагрузки	не более 5000 мкФ
Габариты корпуса (2×40)	254×346×211 мм

Как это работает и подключается

Два режима работы: от сети ~230 В (140–265 В у 12-вольтовых моделей, 150–265 В у 24-вольтовых, 47–63 Гц) и от АКБ в корпусе; переход в обе стороны автоматический.
Кроме ИВЭПР 12/1,5 и ИВЭПР 12/2 исп. 1×7-Р, у всех моделей есть клеммы «+Р», «–Р» для подключения внешнего бокса БР12/БР24 — резерв увеличивается без замены источника.
Реле «Авария» срабатывает при пропаже сети 230 В, отсутствии/глубоком разряде одной или обеих АКБ либо пропаже выходного напряжения (в т. ч. из-за КЗ): контакты «1»-«2» размыкаются, «1»-«3» замыкаются — контакты типа «сухой контакт», до 0,5 А/120 В переменного тока или 1 А/60 В постоянного.
У ИВЭПР 24/3,5 и 24/5 — вытяжной вентилятор охлаждения и двухступенчатая схема заряда АКБ: вторая ступень включается при снижении зарядного тока и вдвое сокращает суммарное время заряда.
У ИВЭПР 24/1,5 и 24/2,5 — две выходные клеммы: «+24 В» (стабилизированная) и «+25 В»; на «+24 В» при токе нагрузки 0–0,3 А напряжение не нормируется — клемма рассчитана на нелинейные и ёмкостные нагрузки с допустимым питанием (24–24,9) В.

Монтаж

Крепление — на вертикальную поверхность тремя шурупами через дистанционные втулки из комплекта; винты и дюбели по исполнению: 4×40 или 4×45 для 1×7, 2×7 и 2×12; 6×40 для 2×17; 6×60 или 6×80 для 2×40.
Кабели вводятся через отверстия на задней или боковой стенке корпуса (заглушку выдавить или, у исп. 1×7, отогнуть язычок); проходной изолятор в комплект не входит.
Сечение проводов: не более 2,5 мм² в клеммник «~230 В», не более 1,5 мм² в остальные клеммники.
Монтаж только при отключённом питании; без защитного заземления эксплуатация запрещена (класс защиты 0I по ГОСТ 12.2.007.0-75).
У 24-вольтовых моделей две АКБ по 12 В соединяют перемычкой из комплекта последовательно: «+АКБ» первой батареи — красным проводом, «–АКБ» второй — проводом другого цвета; АКБ 17 и 40 А·ч подключают через терминал PC1L 25005 из комплекта.
Перед подключением проверить напряжение на АКБ: не ниже 12,8 В (12-вольтовые модели) или 12,6–13,2 В на каждой из двух батарей (24-вольтовые); АКБ с напряжением ниже 10 В использовать недопустимо.
Перед подключением бокса проверить на клеммах «+Р», «–Р» при работе от сети: 13,5–13,8 В (для бокса БР12) или (27,3 ± 0,3) В (для БР24).

Примеры

Питание прибора ОПС на объекте без стабильной сети

ИВЭПР 12/2 исп. 2×7-Р БР держит прибор и шлейфы на 12 В; при пропаже ~230 В нагрузка переходит на 2 АКБ по 7 А·ч, после восстановления сети источник сам подзаряжает батареи.

Увеличение автономии через бокс резервного питания

К ИВЭПР 24/5 БР через клеммы «+Р», «–Р» подключается внешний бокс БР24 с дополнительными АКБ — время работы от резерва растёт без замены самого источника.

Частые вопросы

Что означает индикатор АКБ?

Зелёный — АКБ исправна; оранжевый — разряд до (11,1 ± 0,2) В у 12-вольтовых или (22,2 ± 0,4) В у 24-вольтовых моделей; красный — разряд ниже (10,4 ± 0,3) В / (20,8 ± 0,6) В, отсутствие обеих АКБ или переполюсовка; погашен — нет ни сети, ни АКБ.

Что делает встроенная термозащита?

У всех моделей, кроме ИВЭПР 12/1,5 и 12/2 исп. 1×7-Р, при перегреве отключается нагрузка (гаснут индикаторы ВЫХОД и АКБ) до остывания источника; у 24/3,5 и 24/5 дополнительно включается вытяжной вентилятор.

Что происходит при коротком замыкании на выходе?

Электронная защита отключает выход; после устранения неисправности напряжение восстанавливается автоматически — не более (2 ± 1) с у 12-вольтовых моделей, примерно за 1 с у 24-вольтовых.

Нюансы и грабли

Установку АКБ, замену плавких вставок (сетевая — 2 А, у боксовых клемм — 10 А) и ремонт производить только при отключённом сетевом напряжении; самодельные перемычки и вставки других номиналов ставить запрещено.
При перерыве электроснабжения дольше суток отключить АКБ, сняв одну из клемм, — иначе глубокий разряд.
У 24/1,5 и 24/2,5 клемма «+24 В» не стабилизирована при токе нагрузки 0–0,3 А — её напряжение не нормируется, это не неисправность источника; для линейных нагрузок использовать «+25 В».
При неподключённой АКБ напряжение на её клеммах отсутствует — это норма, а не диагностика неисправности источника.
Транспортировать источники с установленными АКБ запрещено.

Документация

ИВЭПР 12/1,5, ИВЭПР 12/2, ИВЭПР 12/3,5, ИВЭПР 12/5 — РЭ ООО «Рубеж» (ПАСН.436234.009 РЭ)
ИВЭПР 12/2, 12/3,5, 12/5 — Инструкция по монтажу и подключению (ПАСН.436234.009 ИМ)
ИВЭПР 24/1,5, 24/2,5, 24/3,5, 24/5 — РЭ ООО «Рубеж» (ПАСН.436237.001 РЭ)
ИВЭПР 24 — Инструкция по монтажу и подключению (ПАСН.436237.001 ИМ)
ИВЭПР 12/2 1×7-Р — Этикетка (паспорт)
