Рубеж · изоляторы адресной линии связи
ИЗ-1-R3 / ИЗ-2О-R3 / ИЗ-1Б-R3 — изоляторы АЛС R3: разрыв участка при КЗ и ответвления линии
Три изолятора линии R3. ИЗ-1-R3 разрывает АЛС при КЗ (кольцо спасают две точки), ИЗ-2О-R3 — то же и два ответвления по 100 м, ИЗ-1Б-R3 — базовый, вместо розетки. Один адрес, без полярности.
Модели семейства
ИЗ-1-R3линейный изолятор: разрыв участка АЛС при КЗ (для колец и лучков)
| Признак КЗ | падение напряжения на любой паре клемм АЛС до 3 В и ниже |
| Реакция | разрыв цепи: сопротивление между АЛС1 и АЛС2 → 4 кОм; время срабатывания ≤ 0,1 с |
| Восстановление | автоматическое после устранения КЗ |
| Питание / адрес | от АЛС (24–36 В), без учёта полярности; один адрес в системе |
| Ток | ≤ 0,82 мА в дежурном режиме, ≤ 10 мА при срабатывании |
| Индикация | дежурный — вспышка раз в 4–5 с; КЗ АЛС — двукратные вспышки каждые 1–2 с; Тест — частое мигание 2–3 с |
| Габариты / масса | 52×52×24 мм / ≤ 0,028 кг |
| Среда | −25…+55 °С, вл. до 98 % без конденсата, закрытые помещения |
| Надёжность | наработка ≥ 60 000 ч, срок службы 10 лет, сейсмостойкость 9 баллов MSK-64 (до 70 м над нулевой отметкой) |
| Датчик вскрытия | кнопка ТЕСТ при закрытой крышке |

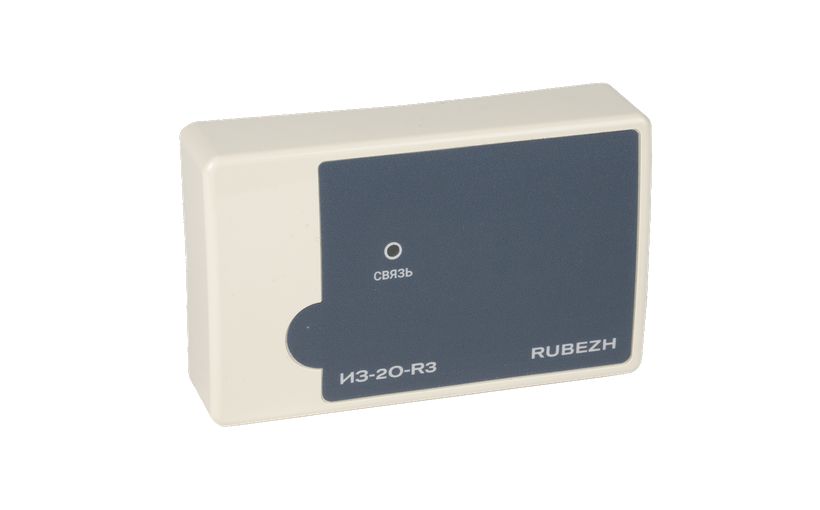

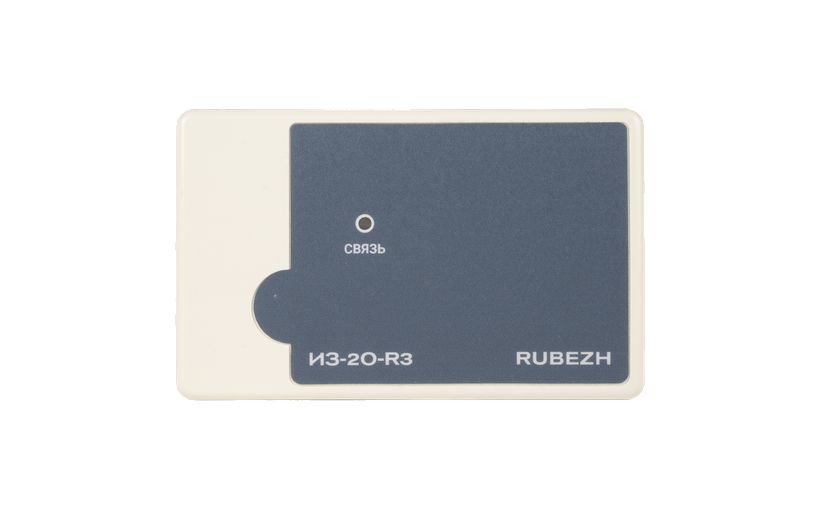

ИЗ-2О-R3изолятор КЗ + разветвитель: два независимых ответвления основной АЛС

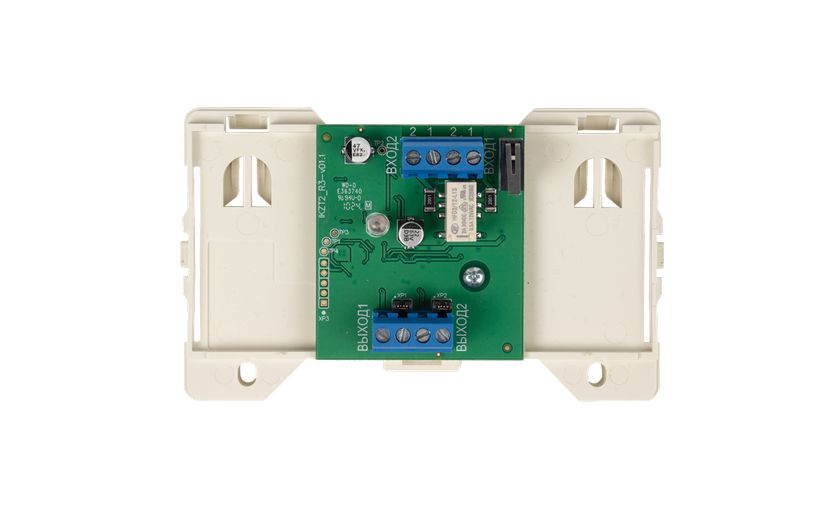

| Функции | изоляция участка основной АЛС при КЗ; организация двух ответвлений (клеммы ВЫХОД1/ВЫХОД2); изоляция каждого ответвления |
| Ответвление | ≤ 100 м, нагрузка ≤ 10 мА; ответвления независимы — КЗ в одном не влияет на другое |
| Джамперы XP1/XP2 | согласование длины/ёмкости ответвления; рекомендованы при ответвлении > 20 м и не более 3 адресных устройств на нём |
| Ток дежурный | ≤ 0,82 мА без джамперов; ≤ 1,82 мА с одним; ≤ 2,82 мА с двумя |
| Ток при срабатывании | ≤ 13 мА от основной АЛС |
| Пороги | срабатывание при напряжении на клеммах ≤ 3 В, восстановление при ≥ 3,5 В |
| Адрес по умолчанию | 250 с завода (см. «грабли») |
| Габариты | 84×125×37 мм; монтаж на стену или DIN-рейку (фиксатор в комплекте) |
| Надёжность | средняя наработка до отказа не менее 60000 ч, средний срок службы 10 лет |

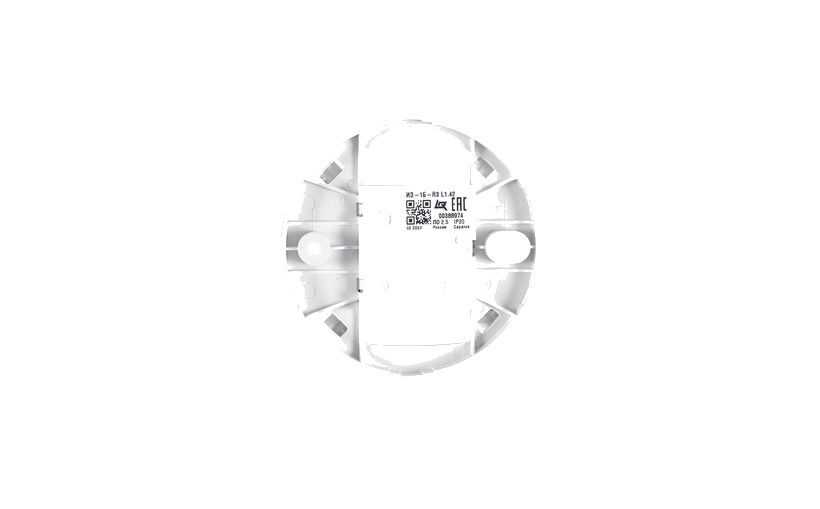

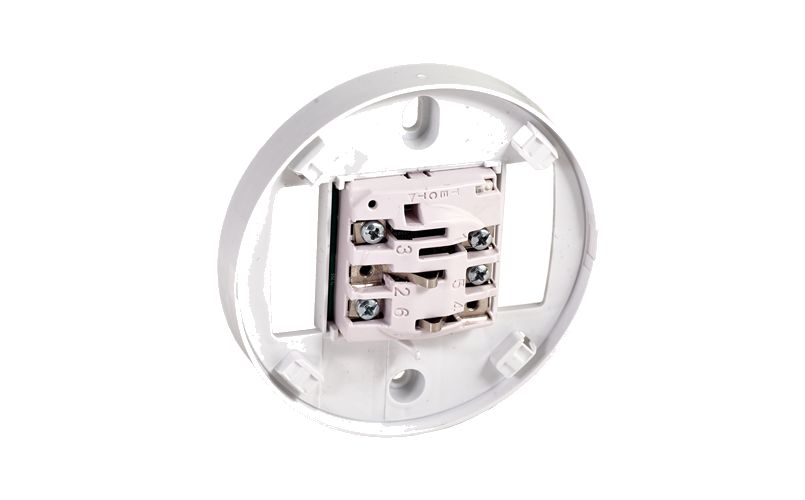

ИЗ-1Б-R3 L1.42базовый изолятор под розетку дымовых/тепловых адресных извещателей
| Конструкция | корпус L1.42 аналогичен базовому основанию W1.02; монтаж на несущие конструкции извещателей ИП 212-64-R3, ИП 212/101-64-PR-R3, ИП 101-29-PR-R3 |
| Адрес | без извещателя занимает один адрес в системе |
| Ток | ≤ 0,82 мА при напряжении в линии 24–36 В; ≤ 10 мА при срабатывании |

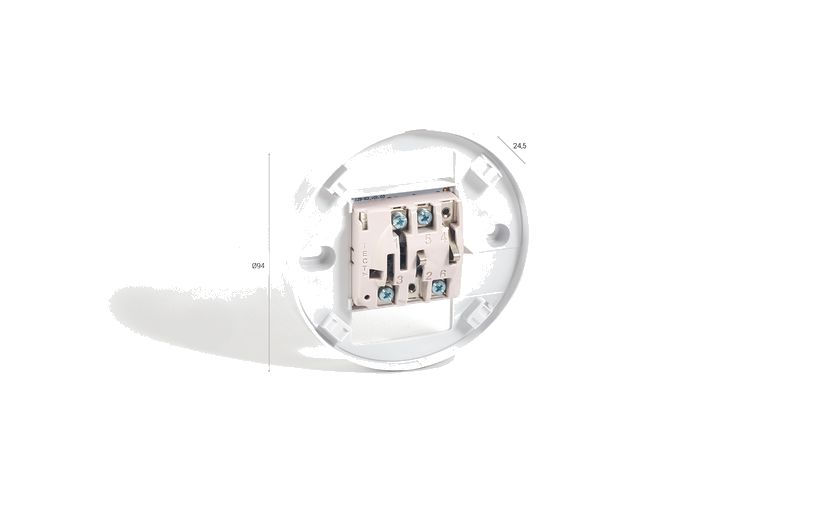

| Габариты / масса | Ø94×24,5 мм / ≤ 0,04 кг |
| Среда | −25…+55 °С, вл. до 93 % без конденсата |
| Влагозащита | сам ИЗ-1Б-R3 — IP20; с пожарным извещателем без КМЧ-10 — IP40; с КМЧ-10 без извещателя — IP22; с КМЧ-10 и извещателем — IP42 |
| Надёжность | средняя наработка до отказа не менее 60000 ч, средний срок службы 10 лет |
Как это работает и подключается
- Начальный адрес присваивается программатором ПКУ-1-R3 либо с прибора по АЛС1/АЛС2 (у ИЗ-1-R3 — также по технологической АЛСТ); адрес хранится в энергонезависимой памяти. Прибор при идентификации может изменить адрес органами управления.
- Принцип: изолятор «видит» КЗ по падению напряжения в линии до 3 В и ниже, размыкает цепь (4 кОм между входом и выходом), после восстановления напряжения — сам возвращает линию в работу. Сработка и восстановление фиксируются сообщениями в журнале прибора.
- Кнопка ТЕСТ: при открытой крышке — тест связи с прибором по АЛС (частое мигание индикатора 2–3 с + событие «Тест: Кнопка» с адресом в журнале), заодно определяет адрес устройства в линии; при закрытой — датчик вскрытия («Корпус открыт» / «Вскрытие» в прибор).
- У ИЗ-1-R3 клеммы АЛС1 и АЛС2 равноправны — полярность не важна. У ИЗ-2О-R3 основная линия и два ответвления: каждое ответвление — своя изолируемая подсекция.
- Проверка смонтированного изолятора (ИЗ-1-R3, п. 5.9 РЭ): кратковременно замкнуть контакты «1» и «2» АЛС1 или АЛС2 — индикатор должен перейти в режим КЗ; размыкание возвращает дежурный режим.
Монтаж
- Монтаж — при отключённом питании прибора (требование РЭ).
- После хранения/транспортировки при отрицательных температурах — выдержать в упаковке ≥ 4 ч при комнатной температуре (конденсат внутри корпуса).
- Устанавливать на стены, перегородки и конструкции из негорючих материалов.
- Электрическое сопротивление защищаемого участка АЛС между изоляторами/прибором — не более 50 Ом.
- Более 25 изоляторов на линии — кабель сечением не менее 0,5 мм²; клеммы рассчитаны на 0,35–1,5 мм².
- Взрывозащищённые помещения: ИЗ-1-R3 — в коробку ККВ14, ИЗ-2О-R3 — в ККВ-ПА (по РЭ на коробку).
- ИЗ-1Б-R3 ставится вместо базовой розетки извещателя; для влажных помещений — в монтажную коробку КМЧ-10 (сам ИЗ-1Б-R3 без КМЧ и извещателя — IP20, с извещателем без КМЧ — IP40, с КМЧ-10 и извещателем — IP42). Контактную группу из корпуса ИЗ-1Б-R3 извлекать не допускается (запрет РЭ).
- ИЗ-1Б-R3 L2.42 монтируется в подвесной потолок: отверстие Ø120–125 мм, фланец должен полностью закрывать вырез в потолочной плитке; допускается страховочный трос к несущей конструкции.
Примеры
Кольцевая АЛС длинного корпуса
ИЗ-1-R3 в двух точках кольца: при КЗ участок между изоляторами разрывается (сопротивление между АЛС1 и АЛС2 → 4 кОм), остальные устройства кольца остаются в работе.
Лучки офисов от одной линии
ИЗ-2О-R3: к клеммам ВЫХОД1 и ВЫХОД2 подключаются два ответвления до 100 м и 10 мА каждое; КЗ в одном ответвлении не влияет на устройства во втором.
Дымовой извещатель в пыльном коридоре
ИЗ-1Б-R3 L1.42 вместо базовой розетки: на него ставится ИП 212-64-R3, ИП 212/101-64-PR-R3 или ИП 101-29-PR-R3 — изолятор «бесплатно» в корпусе извещателя, без отдельной коробки на линии.
Изолятор в взрывоопасной зоне
ИЗ-1-R3 допускается устанавливать в коробку ККВ14 (ЗАО НПК «Эталон»), ИЗ-2О-R3 — в ККВ-ПА; порядок монтажа — по РЭ на коробку.
Частые вопросы
Чем ИЗ-1-R3 отличается от ИЗ-2О-R3?
ИЗ-1 — чистый разрыватель участка (кольцо). ИЗ-2О — разрыватель основной линии + два изолируемых ответвления до 100 м каждое (лучки офисов/секций). Функция изоляции КЗ у обоих одинаковая.
ИЗ-1Б-R3 L2.42 где?
L2.42 (аналог основания W2.02) описан в том же РЭ — исполнение той же модели с увеличенным корпусом Ø142×45 мм, ≤ 0,07 кг.
Это то же самое, что ИКЗ внутри ИПР 513 / УДП 513?
Та же функция и тот же принцип (разрыв участка при КЗ ≤ 3 В, 4 кОм, автовосстановление), но встроенный в кнопку/устройство пуска. Отдельные изоляторы нужны, чтобы защищать участки линии с извещателями и прочими АУ.
Нюансы и грабли
- ИЗ-1-R3 и ИЗ-2О-R3 с завода приходят с адресом 250 — этот адрес прибор игнорирует, считая устройство неадресным (в конфигурацию 250-й адрес не вносить). Для ИЗ-2О-R3 РЭ прямо ограничивает: не более 50 изоляторов с адресом 250 на линии. Заранее переназначь адрес на этапе ПНР, если нужен учёт конкретного изолятора в журнале.
- Изолятор шлейфа рвёт кольцевую АЛС между двумя точками установки — РЭ описывает применение именно парой в кольце (рисунок 3); расставляя изоляторы, следить, чтобы изолируемый участок между двумя точками включал только то оборудование, потерю которого при КЗ можно принять.
- На ИЗ-2О джамперы XP1/XP2 нужны, если ответвление длиннее 20 м и на нём не более 3 адресных устройств — без джампера при таких параметрах РЭ не гарантирует корректную работу ответвления.
- Порог восстановления ИЗ-2О (3,5 В) выше порога срабатывания (3 В) — если КЗ «на грани», изолятор может дребезжать: чини линию, а не рассчитывай на автоматику.
- ИЗ-1Б — это не «просто розетка»: без извещателя он занимает отдельный адрес в системе. В конфигурации FireSec закладывай адрес и для изолятора, и для извещателя на нём.
- Сработка срабатыванием не считается в смысле «вскрытие»: событие «Корпус открыт» формируется при открытии крышки — на монтаже крышку не сдирай, потом учения покажут «вскрытие» по всему зданию.
Документация
- ИЗ-1-R3 — РЭ ПАСН.423149.072 ред. 10; ИЗ-1Б-R3 — РЭ (ПАСН, ред. неуточн.); ИЗ-2О-R3 — РЭ (ПАСН).
- Все числовые номиналы (токи, пороги, габариты, времена) — из разделов 2 соответствующих РЭ; пороги и реакция — разделы 1.2, 4.4–4.6.
- Размещение, кабели, ККВ — раздел 5 РЭ; адресация и тест — разделы 5.9, 6.1–6.3.
