R3-Рубеж-КАУ2 — автономный контроллер адресной линии R3: 2 АЛС до 500 устройств, пожаротушение, СКУД и охрана без монитора

Контроллер двух АЛС (радиальных или кольцевых) R3: до 500 устройств (до 250 на линию), 3000 м. МПТ+ЭДУ-ПТ, МДУ, МРО/ОПОП, СКУД (МКД-2-R3), охрана (КТ-R3). Журналы 10240, 2048, 51000.

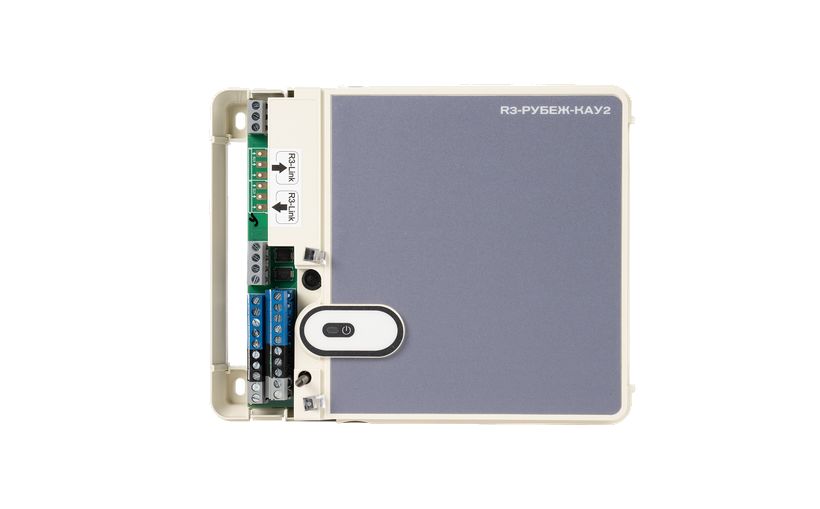

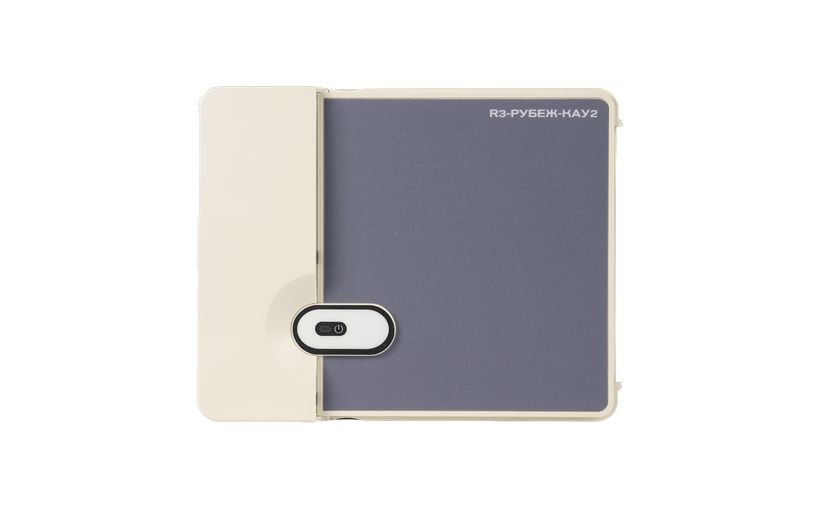

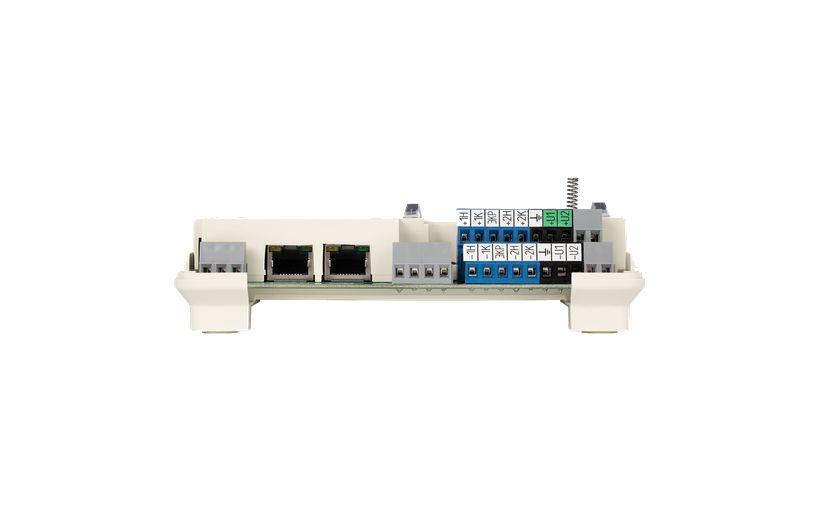

Контроллер адресных устройств R3-Рубеж-КАУ2

Модели семейства

R3-РУБЕЖ-КАУ2контроллер адресных устройств протокола R3, 2 АЛС

АЛС	2 радиальные или кольцевые; ≤ 500 АУ всего, ≤ 250 на одну АЛС
Линии	АЛС ≤ 3000 м; R3-Link между устройствами ≤ 1000 м; USB ≤ 3 м; расчёт — «Калькулятор АЛС R3»
Токи АЛС	ток КЗ АЛС ≤ 250 мА; максимально допустимый ток АЛС ≤ 220 мА
Питание	два ввода постоянного тока 10,2–14,4 В или 20,4–28,8 В; рекомендованы ИВЭПР 12 RS-R3 / 24 RS-R3
Собственный ток	≤ 0,5 А (12 В) / ≤ 0,25 А (24 В); с 500 АУ — ≤ 1,9 А / ≤ 1 А; расчёт: I = 3,33·ΣIау + 0,5 (12 В), I = 1,66·ΣIау + 0,25 (24 В)
Журналы	основной 10240, охранный 2048, СКУД 51000 событий; кольцевой буфер, энергонезависимая память
Индикация питания	постоянно горит при обоих вводах; мигает 1 Гц при проблемах; выключен без питания
Защита корпуса	IP20; при монтаже на стене — IP30
Габариты / масса	160×200×50 мм / ≤ 1 кг
Среда	0…+55 °С, вл. до 93 % без конденсата
Надёжность	срок службы 10 лет, наработка на отказ P(1000 ч) ≥ 0,98, сейсмостойкость 9 баллов

Как это работает и подключается

КАУ — «мозг» линии R3 без монитора: устройства (ИП, ИПР, РМ, МДУ, МПТ с ЭДУ-ПТ, МРО, ОПОП, ИВЭПР, МКД-2, ПУОЗ, УДП, КТ, изоляторы ИЗ-1-R3/ИЗ-1Б-R3/ИЗ-2О-R3, конвертеры протоколов АКП-1-R3, радиоканал МРК-30А/КРК-4-БС/КРК-30-АЛС, охранные ИО30920-2/32920-2/40920-2/10220-2, аспирационный ИП212-1-А-R3, а также исполнения со встроенным изолятором КЗ — ИПР513-11ИКЗ-А-R3, УДП513-11ИКЗ-R3, МКД-2-ИКЗ-R3, МДУ-24-ИКЗ-R3/МДУ-230-ИКЗ-R3) подключаются к двум АЛС; каждый занимает адрес.
К линии интерфейса R3-Link (помимо самого КАУ и ППКОПУ) можно подключать модули связи R3-МС/R3-МС-Е, блок индикации и управления R3-Рубеж-БИУ и пульты R3-Рубеж-ПДУ/R3-Рубеж-ПДУ-ПТ.
Логика — сценарии: тип зоны, задержки, пуск МПТ/НС, интервал развременного пуска 0–10 с; «отключение автоматики» блокирует запуск сценариев, но устройства остаются управляемыми по отдельности.
Охранный контур: постановка/снятие зон кодами с ПУОЗ/клавиатуры или картой, режимы «невзятие» (неудачная постановка), отдельные журналы охранных и СКУД-событий.
Обмен и программирование — с ПК (USB) или в составе сети приборов: ППКОПУ «R3-Рубеж-2ОП» видит КАУ через меню «Приборы сети R-Link» и показывает его журнал; при обрыве связи КАУ продолжает работать автономно.
Радиоканальные устройства — через МРК-30А-R3 и конвертеры КРК-4-БС-R3 / КРК-30-АЛС-R3 того же КАУ.
Заземление обязательно: при монтаже заземление выполняется первым, при демонтаже снимается последним.

Монтаж

Перед включением после отрицательных температур — выдержать ≥ 4 ч в упаковке при комнатной температуре.
Корпус IP-класса по РЭ при настенном монтаже; размещать в закрытых помещениях 0…+55 °С, вдали от источников ЭМП — качество функционирования при неподтверждённой ЭМ-обстановке не гарантируется (предупреждение РЭ).
Два ввода питания от независимых цепей ИВЭПР; сечение и длины — по «Калькулятору АЛС R3».
Не более 10 оповещателей ОПОП 1-R3/124-R3 на КАУ; устройств с изолятором КЗ — не более 200 суммарно на КАУ и не более 125 изоляторов КЗ на одной АЛС; при более чем 25 изоляторах на линии РЭ рекомендует кабель сечением не менее 0,5 мм².
Кабель АЛС — витая пара; рекомендованные марки: КСПВ, КСПЭВ (ТУ 3581-01-39793330-2000), КПСВЭВ (ТУ 16.К99-002-2003); для линии интерфейса R3-Link — огнестойкий ParLan F/UTP Cat5e; кабель USB — USB 2.0 A-B SHIELDED HIGH SPEED CABLE.
Расстояние от корпуса КАУ до других устройств — не менее 100 мм для циркуляции воздуха. Через 4 с после включения питания КАУ готов контролировать состояние АЛС.

Примеры

Отдельно стоящая АПС корпуса без пульта

КАУ2 в щите + ИВЭПР 24 RS-R3: линии, зоны, сценарии, журналы — всё в контроллере; мониторинг и перепрошивка — с ПК по USB или включением в сеть приборов «Приборы сети R-Link» R3-Рубеж-2ОП.

Пожаротушение ТРВ в серверной

К АЛС КАУ подвешены МПТ-1-R3 с ЭДУ-ПТ и извещатели: пуск по сценарию с задержкой, интервал разновременного пуска зон 0–10 с, отключение автоматики шунтируется ключом-сценарием.

Охрана периметра + пожарка в одном приборе

ИО-извещатели в охранных зонах, постановка/снятие с ПУОЗ-R3 или клавиатуры (*1*<зона>#<пароль>#), события — в отдельном охранном журнале.

Кольцевые линии большого объекта

Две кольцевые АЛС с ИЗ-1-R3/ИКЗ-устройствами (до 200 с изоляторами на КАУ); при КЗ участок изолируется, КАУ фиксирует неисправность, линия продолжает работу.

Частые вопросы

Можно ли заменить КАУ прибором Рубеж-2ОП?

Там, где нужен только приём/управление АПС — часто да. КАУ берут, когда нужна плотность 500 АУ на контроллер, охранные зоны/СКУД или автономный контроллер в щите без оператора. Оба прибора работают по R3 с одними и теми же АУ.

Где посмотреть журнал КАУ без ПК?

Через ППКОПУ «R3-Рубеж-2ОП» в сети приборов R-Link (меню «Приборы сети R-Link»), либо с ПК по USB.

КАУ-1 прот. R3 — это он же?

В РЭ на смежные устройства (ИЗ, ИПР 513) «Рубеж-КАУ1» прот.R3 упоминается как прибор того же семейства. Отдельного РЭ на КАУ-1 в нашей базе нет (только схема) — в карточку моделей не включён.

Нюансы и грабли

КАУ прот.R3 ≠ КАУ-2 из СПЗ «Рубеж-Глобал»: у Глобала 8 АЛС и внутренний интерфейс PFM к ГК (см. отдельную карточку) — в проектах путают именно их.
Лимит 500 АУ — суммарный по обоим АЛС; 250 на линию — жёсткий потолок на одну АЛС. Кольцо на 250+ устройств не «размажешь» по двум линиям без потери резервирования.
Формулы тока (3,33/1,66·ΣI) — не «запас на всякий случай»: при 12 В и полном наборе АУ КАУ выбирает 1,9 А из ИВЭПР — источник 12/2 RS-R3 уже впритык, считайте по формуле (1)–(2) РЭ.
Режим «отключение автоматики» не обесточивает устройства — исполнительные элементы останутся управляемыми вручную; при сдаче объекта убедись, что шунт снят со сценариев, а не только с зон.
Журнал кольцевой: 10241-е событие стирает первое — доказательства аварии выгружай сразу, не жди «разбора полётов».
Если подряд зафиксировано несколько (по РЭ — три) случаев блокировки доступа в течение пяти минут, КАУ сам переходит в охранный режим «Тревога» с событием «Тревога — подбор кода» — это может быть и забытый код, не только взлом; разблокировать АУ вручную можно из приложения «Оперативная задача» FireSec.
В насосной станции (составное устройство «НС») максимум 8 пожарных насосов; задержка пуска НС — от 30 до 60 с, интервал разновременного пуска соседних насосов — от 0 до 10 с; оба параметра настраиваемые, не путать одно с другим.

Документация

R3-РУБЕЖ-КАУ2 — РЭ ПАСН.425513.014-01, редакция 16; разделы 1.2–1.3 (состав, АУ, токи, журналы), 1.3.8–1.3.19 (линии, питание, климат, надёжность), 1.4 (внешний вид, индикация)
R3-РУБЕЖ-КАУ2 — РЭ ПАСН.425513.014-01, редакция 17 (расширенный список совместимых АУ п.1.2, требования к кабелю и разъёмам, режимы НС и охранной тревоги)
Охранные коды и режимы сценариев — разделы 2–6 РЭ; список совместимых АУ — п. 1.2.
Питание и формулы тока — пп. 1.3.9–1.3.10 РЭ.
