Контроллер адресных устройств КАУ-1/КАУ-2 (СПЗ «Рубеж-Глобал»)

Модели семейства

КАУ-2контроллер адресных устройств СПЗ «Рубеж-Глобал», 8 АЛС

АЛС	8 линий; ≤ 250 устройств на АЛС; ≤ 2000 компонентов на КАУ (зоны, направления, АУ, виртуальные задержки)
Выход АЛС	напряжение на клеммах (23,5 ± 1) В; постоянный ток ≤ 200 мА на линию
Линия	сопротивление проводов сегмента ≤ 50 Ом; ёмкость кабеля ≤ 95 пФ/м; утечка ≥ 50 кОм; сегмент между КАУ и АУ ≤ 400 м, кабель экранированный
Длина АЛС	до 100 000 м с подпиткой МВП-R2
Интерфейс PFM	линии КАУ–ГК, КАУ–КАУ, КАУ–ТПУ ≤ 1000 м; экран кабеля НЕ заземлять и не соединять с ГК/ТПУ/КАУ
Питание	два ввода 230 В перем. тока (195–253 В, 50±1 Гц), ≤ 110 Вт; резерв постоянкой 24±3,6 В, ≤ 60 Вт; собственное потребление ≤ 5 Вт
Контроль АЛС	обрыв и КЗ; при КЗ неисправная АЛС автоматически отключается
Корпус / монтаж	металлический, IP55; 540×325×135 мм (с креплениями 540×390×135), ≤ 12,8 кг
Среда	−20…+50 °С, вл. до 93 % без конденсата, закрытые помещения
Надёжность	наработка ≥ 55 000 ч, срок службы 10 лет, восстановление ≤ 6 ч, сейсмика 9 баллов MSK-64 (до 70 м), вибрация 10–150 Гц 2g

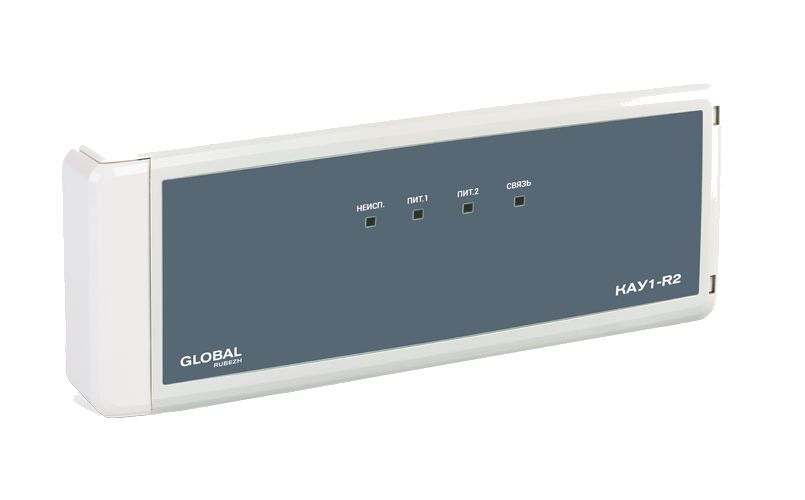

КАУ-1тот же контроллер СПЗ «Рубеж-Глобал», в пластиковом корпусе на внешнем питании 24 В

Корпус / монтаж	пластмассовый, IP20; (105×310×41) мм; масса ≤ 0,5 кг — только в закрытом щите/шкафу, сам корпус уличную защиту не держит
Питание	два ввода (24 ± 3,6) В переменного тока — не сетевые 230 В, как у КАУ-2, а внешний источник этого напряжения на каждый ввод; автоматическое переключение между вводами
Мощность	≤ 60 Вт
Выход АЛС	напряжение на клеммах (24 ± 3,6) В; ток каждой АЛС ≥ 0,25 А
АЛС	8 линий, связь с ГК по внутреннему интерфейсу PFM — как у КАУ-2
Индикация	ПИТАНИЕ 1, ПИТАНИЕ 2 (по каждому вводу), НЕИСПРАВНОСТЬ (авария АУ или самого КАУ), СВЯЗЬ (обмен по PFM)
Контроль вскрытия	концевой выключатель под крышкой — событие «Вскрытие» в журнале прибора

Как это работает и подключается

КАУ-2 — «нижний» контроллер СПЗ «Рубеж-Глобал»: собирает адресные устройства восьми АЛС и общается с групповым контроллером (ГК исп.2 или исп.3) по внутреннему интерфейсу PFM; допускается схема с резервированием интерфейса к двум ГК.
Контроль состояния АЛС: обрыв, короткое замыкание; при обнаружении КЗ КАУ автоматически отключает неисправную АЛС.
Автономный режим: при потере связи с ГК КАУ продолжает выполнять функции по своим АЛС; после восстановления передаёт ГК полную информацию о всех событиях подчинённых компонентов.
Суммарная мощность — по формуле паспорта: P = P_соб + P_АЛС × 1,1 (потери на источнике); при большом энергопотреблении устройств на линию ставят МВП-R2.
Управление и индикация верхнего уровня — через ГК и терминальные пульты ТПУ сети «Глобал».

Монтаж

Эксплуатация КАУ без защитного заземления запрещена (п. 5.3 паспорта); заземление — на винтовой соединитель корпуса.
Кабели АЛС и PFM — экранированные; экран PFM-линии не заземлять и не соединять с корпусами КАУ/ГК/ТПУ.
МВП-R2 располагать не ближе 200 м по АЛС от КАУ; если не получается — включить последовательно в плюсовой провод АЛС резистор 50 Ом, 1 Вт, с малой собственной индуктивностью; расчёт подпитки — «калькулятор АЛС».
Допускается подключение дополнительного резервного источника постоянного тока 24 В.
Гарантия 2 года (3 года «Серия 3», 5 лет «Серия 5») действует только при монтаже/обслуживании лицензированными организациями и аттестованными специалистами Учебного центра «Рубеж» — иначе причины сбоев определяются экспертным заключением.

Примеры

Большой объект на «Глобале»

КАУ-2 в этажном щите: 8 АЛС на 2000 компонентов (зоны, направления, адресные устройства, виртуальные задержки), до ГК по экранированной PFM-линии до 1000 м.

Длинная линия вне здания

Длина АЛС до 100 000 м — с подпиткой модулями МВП-R2; МВП ставят не ближе 200 м по АЛС от КАУ, расчёт — «калькулятором АЛС».

Обрыв связи с ГК

КАУ-2 работает автономно, события копятся; после восстановления связи ГК получает полную информацию о произошедшем на всех подчинённых компонентах.

Частые вопросы

Чем КАУ-1 отличается от КАУ-2?

Функционально ничем — обе модели ведут по 8 АЛС и общаются с ГК по PFM. Разница в исполнении: КАУ-1 — пластиковый корпус, IP20, питание внешние 24 В (≤60 Вт); КАУ-2 — металлический шкаф, IP55, сетевые 230 В (≤110 Вт).

КАУ-2 или R3-Рубеж-КАУ2 — что выбрать?

Это разные системы: «Глобал» — крупные распределённые СПЗ с групповыми контроллерами и терминальными пультами (8 АЛС на КАУ); R3 — адресные приборы «Рубеж-2ОП»/КАУ R3 с 2 линиями на контроллер. Выбор определяется проектом системы, а не «моделью».

С каким ГК работает?

Только с ГК исп.2 или ГК исп.3 (п. 1.4 паспорта).

Можно ли КАУ-2 без ГК?

Как штатный режим — нет, это компонент системы; но при потере связи с ГК он продолжает работать автономно и догружает события после восстановления (п. 1.6).

Нюансы и грабли

Главная путаница в названиях: «КАУ-2» (Глобал, паспорт ПАСН.425621.002) и «R3-Рубеж-КАУ2» (протокол R3) — РАЗНЫЕ устройства с похожими именами: 8 АЛС+PFM против 2 АЛС+R3-Link, разные адресные устройства, разное позиционирование. Проверяйте систему (Глобал/R3) по проекту, а не по слову «КАУ2».
Лимит 2000 «компонентов» — не только устройства: считаются контролируемые направления, зоны, адресные устройства и виртуальные задержки. Проект на 250×8 = 2000 АУ без запаса по зонам уже на пределе.
Экран PFM «по привычке» заземляют с двух сторон — по паспорту нельзя: экран изолирован от КАУ/ГК/ТПУ.
Диапазон −20…+50 °С и IP55 — это не повод вешать шкаф на фасад под солнце: «закрытые помещения» из паспорта, открытая уличная установка без защитного шкафа — нарушение гарантийных условий.
Автоматическое отключение АЛС при КЗ — благо для остальных линий, но обесточенная линия с клапанами/приводами перестаёт управляться: в проектах дымоудаления КЗ одной АЛС не должен сниматься «мелочью».
КАУ-1 питается не сетевыми 230 В, а внешними 24 В по каждому вводу — на объекте под него нужен отдельный источник (например, тот же ИВЭПР), это не альтернатива КАУ-2 «взял и включил в розетку». А корпус IP20 у КАУ-1 не защищён, как IP55 у КАУ-2, — ставить только внутри щита/шкафа.

Документация

КАУ-2 — паспорт ПАСН.425621.002 ред. 34: п. 1 (назначение, совместимость с ГК, автономия, корпус, питание), п. 2 (электрические характеристики АЛС/PFM, климат, IP55, габариты, надёжность), п. 6.5 (МВП-R2), п. 10 (гарантии).
Приложение А паспорта — схема подключения двух вводов 230 В; схема интерфейса PFM с резервированием к двум ГК — паспорт, рис. «Схема подключения КАУ и ГК по интерфейсу PFM с резервированием».
КАУ-1 — РЭ ППКПУ «Рубеж-Глобал» ПАСН.425521.010-01 РЭ, ред. 8, разд. 1.2–1.3.2 (габариты, питание, IP, индикация, конструктив)
