КРК-4-БС/КРК-30-АЛС — радиоудлинитель АЛС R3: один master на 4 slave, до 30 АУ на луч

Пара радиоконвертеров продлевает АЛС R3 без кабеля: master КРК-4-БС-R3 держит связь до 4 slave КРК-30-АЛС-R3, у каждого свой луч на 30 устройств, дальность до 400 м.

Конвертеры радиоканальные КРК-4-БС-R3, КРК-30-АЛС-R3

Модели семейства

КРК-4-БС-R3 (master)ведущий конвертер: один адрес на АЛС прибора, до 4 подключённых slave

Назначение	ведущий (master) конвертер — принимает по радиоканалу сообщения от КРК-30-АЛС-R3 и передаёт их прибору, транслирует обратно команды управления
Занимаемый адрес	1 адрес на АЛС прибора; адреса устройств за подключёнными КРК-30-АЛС-R3 входят в общее поле адресов прибора; подключение к АЛС прибора — без учёта полярности
Питание	(9 – 30) В, два ввода с автоматическим выбором ввода с большим напряжением
Радиоканал	868 МГц, мощность излучения не более 10 мВт, чувствительность приёмника не хуже 100 дБм, модуляция GFSK, число каналов связи – 15
Дальность связи	до 400 м в открытом пространстве при прямой видимости антенн master и slave
Ведомые устройства	до 4 конвертеров КРК-30-АЛС-R3
Габариты / масса	не более (84 × 125 × 37) мм без антенны; не более 0,2 кг
Степень защиты	IP30
Температура	от минус 25 до плюс 55 °С, влажность до 93 % без образования конденсата

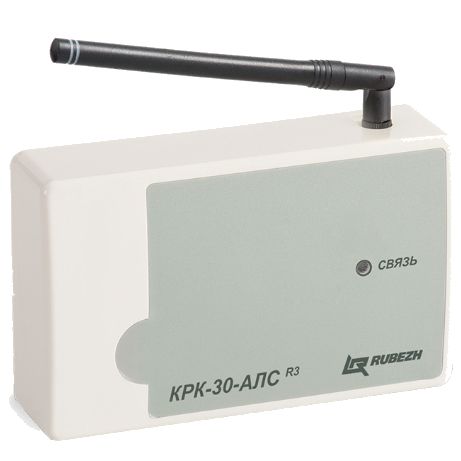

КРК-30-АЛС-R3 (slave)ведомый конвертер со своей АЛС на 30 адресных устройств

Назначение	ведомый (slave) конвертер — держит собственный луч АЛС на объекте, обменивается данными с master по радиоканалу
Собственная АЛС	до 30 адресных устройств; ток в линии не более 150 мА, напряжение на выходных клеммах (24 – 30) В
Питание	(11 – 30) В, два ввода с автоматическим выбором ввода с большим напряжением
Радиоканал	868 МГц, мощность излучения не более 10 мВт, GFSK, связь только с «своим» КРК-4-БС-R3
Габариты / масса	не более (84 × 125 × 37) мм без антенны; не более 0,2 кг
Степень защиты	IP30
Температура	от минус 25 до плюс 55 °С, влажность до 93 % без образования конденсата

Как это работает и подключается

Master занимает один адрес на АЛС прибора; с точки зрения ёмкости системы это обычный участок линии — адреса устройств за slave входят в общий пул прибора.
Slave создаёт собственный луч АЛС на объекте: до 30 адресных устройств R3 (извещатели, ИПР, адресные метки, оповещатели, модули РМ/МДУ, адресные ИВЭПР и другие устройства из перечня совместимости РЭ).
Настройка идёт через меню прибора: сначала задают номер сети (от 1 до 254) и номер канала (от 1 до 14) для КРК-4-БС-R3, затем регистрируют каждый КРК-30-АЛС-R3 длительным нажатием его кнопки ТЕСТ.
Обновление ПО конвертеров — утилитой «Конфигуратор.exe» с сайта Рубежа, по USB; отключать кабель во время обновления нельзя (потеря работоспособности).
Индикация: ПИТАНИЕ (оба ввода / один ввод / нет питания), АЛС (связь с прибором есть/нет), РК (радиоканальная связь с подключёнными устройствами).

Монтаж

Заземление конвертеров критически важно для устойчивости радиосвязи — предупреждение в РЭ дано заглавными буквами.
Между антеннами master и slave нужна прямая видимость; при необходимости антенну выносят от корпуса конвертера. Не размещать КРК внутри металлических шкафов и помещений с мелкоячеистой сеткой в стенах.
Не располагать конвертер ближе 2 м от источников радиопомех (медицинская аппаратура, видеотехника, антенны и радиочастотные тракты связи) и не прокладывать питание КРК в одном канале с силовыми кабелями переменного тока.
Высота установки — не менее 2 м от пола; антенны master и slave должны быть ориентированы в пространстве одинаково.
При нескольких КРК-4-БС-R3 рядом друг с другом — обязательно разные номер сети и номер канала для каждой группы.
После хранения на морозе выдержать конвертер в упаковке при комнатной температуре не менее четырёх часов перед включением.
Клеммные колодки КРК принимают провод сечением от 0,35 до 1,5 мм².

Примеры

Протяжённый объект без возможности тянуть кабель

Склад, ангар, периметр — куда нельзя довести проводную АЛС, конвертеры продлевают линию по радиоканалу до 400 м при прямой видимости антенн.

Несколько удалённых точек от одного прибора

Один master КРК-4-БС-R3 обслуживает до 4 удалённых точек; под каждой — свой slave КРК-30-АЛС-R3 со своим лучом на 30 адресных устройств.

Проверка участка без вмешательства в рабочую конфигурацию

На время настройки прибор временно подключают напрямую к АЛС за slave-конвертером (отсоединив его), проверяют топологию, затем возвращают как было.

Частые вопросы

Сколько устройств можно увести по радиоканалу от одного прибора?

До 4 slave-конвертеров КРК-30-АЛС-R3 на один master КРК-4-БС-R3, у каждого свой луч АЛС до 30 адресных устройств — то есть до 120 АУ за одним радиоканалом.

Нужен ли кабель между master и slave?

Нет, связь только радиоканальная, дальность до 400 м при прямой видимости антенн; у slave-конвертера уже после него идёт обычная проводная АЛС к устройствам на объекте.

Нюансы и грабли

Перенастройка радиоканала master (КРК-4-БС-R3) стирает список привязанных к нему slave-конвертеров — после этого все КРК-30-АЛС-R3 придётся регистрировать заново (предупреждение РЭ).
Таблица потребляемого тока (§2.6 РЭ) в исходном документе распалась на разрозненные строки при извлечении текста; надёжно читается только максимум — не более 450 мА при 12 В для КРК-30-АЛС-R3 под полной нагрузкой АЛС. Именно этот худший случай закладывать в расчёт ИВЭПР, а не среднее значение.
«Master занимает один адрес» не освобождает от подсчёта ёмкости линии: адреса устройств за slave по-прежнему входят в общий лимит адресов прибора.

Документация

Рубеж — Конвертеры радиоканальные КРК-4-БС-R3, КРК-30-АЛС-R3, РЭ ПАСН.423149.078 (ред. 5)
