Рубеж · адресные метки для взрывозащищённых извещателей стороннего производителя
МАЭ-Р/МАЭ-Т-R2 — плата-адрес внутри взрывозащищённого извещателя «Эридан»
Бескорпусная плата встраивается прямо в корпус взрывозащищённого извещателя «Эридан» — тот становится адресным устройством системы «Глобал» без замены самого извещателя.
Модели семейства
МАЭ-Р-R2 (для ИП 535-07е)адресная метка внутри ручного взрывозащищённого извещателя «Эридан»
| Совместимость | извещатель пожарный ручной взрывозащищённый ИП 535-07е (ЗАО «Эридан») |
| Напряжение АЛС | 9–28 В |
| Ток от АЛС | не более 1 мА в дежурном режиме; не более 1,5 мА в состоянии «Сработка» |
| Адресов в системе | 1 |
| Габариты платы | не более 49×49×19 мм; длина выводов не менее 65 мм, сечение выводов 0,19 мм² |
| Степень защиты извещателя с меткой | IP67 по ГОСТ 14254 |
| Климатика | от минус 30 до плюс 85 °C, влажность до 93 % |
| Надёжность | наработка до отказа не менее 245000 ч; срок службы 10 лет |

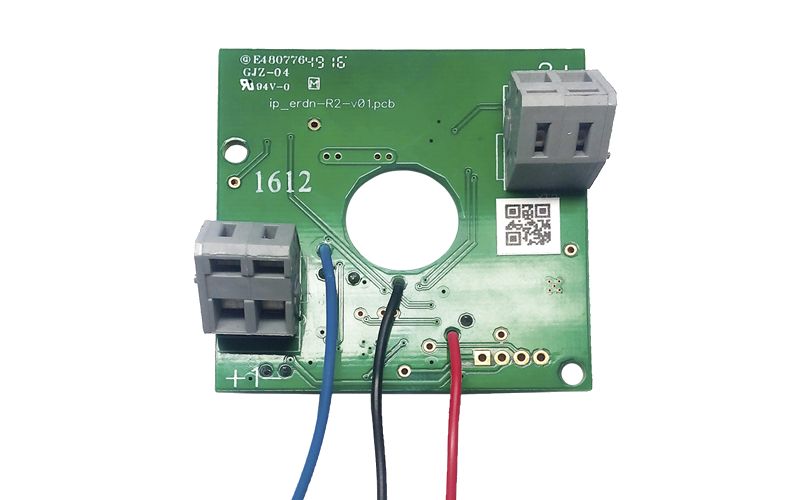

МАЭ-Т-R2 (для ИП 101-07)адресная метка внутри теплового взрывозащищённого извещателя «Эридан»
| Совместимость | извещатель пожарный тепловой взрывозащищённый ИП 101-07 (ЗАО «Эридан») |
| Напряжение АЛС | 9–28 В |
| Ток от АЛС | не более 1 мА в дежурном режиме; не более 1,5 мА в состоянии «Сработка» |
| Адресов в системе | 1 |
| Габариты платы | не более 49×49×19 мм; длина выводов не менее 65 мм, сечение выводов 0,19 мм² |
| Степень защиты извещателя с меткой | IP67 по ГОСТ 14254 |
| Климатика | от минус 30 до плюс 85 °C, влажность до 93 % |
| Надёжность | наработка до отказа не менее 245000 ч; срок службы 10 лет |
Как это работает и подключается
- Метка конструктивно — бескорпусная плата, устанавливаемая внутрь корпуса извещателя; выполняет питание подключаемого извещателя, формирование извещения в АЛС при срабатывании и индикацию режима работы (видна при открытой крышке извещателя).
- Подключение к клеммной колодке извещателя — тремя выводами (красный, чёрный, синий) на входы ШС+, ШС−, RII конкретной модели; входы АЛС на самой метке — двухконтактные колодки «+1−» (вход) и «+2−» (выход).
- Индикатор на плате: мигание с периодом 3 с — обмен по АЛС есть; погашен — обмена нет; мигание с периодом 1 с — сработка извещателя.
- После подключения метки к системе прибор автоматически конфигурирует её при программировании конфигурации — отдельного ручного назначения параметров не требуется.
- Контроль работоспособности — оптическим тестером ОТ-1 в процессе монтажа в корпус извещателя (для МАЭ-Т) либо дополнительно выдёргиванием приводного элемента извещателя (для МАЭ-Р).
Монтаж
- Работы по монтажу/обслуживанию, связанные со снятием крышки извещателя, — только при отключённом напряжении питания прибора; допускаются только лица, прошедшие обучение и аттестацию.
- Подключение выводов метки к клеммной колодке извещателя — клеммным ключом WAGO или часовой отвёрткой, зачищенным проводом (МАЭ-Р: красный в ШС+, чёрный в ШС-, синий в RII; для МАЭ-Т — своя нумерация клемм извещателя ИП 101-07 по РЭ извещателя).
- Монтаж АЛС — экранированными проводами сечением 0,35–1,5 мм², экран подключать на минус АЛС; подробная схема — в паспортах ГК и КАУ.
- После подключения проводов АЛС — проверить работу метки оптическим тестером ОТ-1, приклеить диэлектрическую наклейку на внутреннюю сторону крышки извещателя и закрыть крышку взрывонепроницаемой оболочки (винтами или с совмещением отверстий под пломбирование — по типу извещателя).
- Кабельные вводы монтировать по руководству на сам извещатель (для ИП 535-07е — по РЭ 4371-006-43082497-04-01, для ИП 101-07 — по РЭ 4371-004-43082497-01-02), с последующим контролем зажима на выдёргивание.
Примеры
Ручной извещатель во взрывоопасной зоне
МАЭ-Р-R2 монтируется внутрь ИП 535-07е (ЗАО «Эридан») — прибор получает адресную «Сработку» вместо обычного шлейфа.
Тепловой извещатель во взрывоопасной зоне
МАЭ-Т-R2 — та же идея для теплового взрывозащищённого извещателя ИП 101-07: питание извещателя и передача «Сработки» по АЛС.
Частые вопросы
Чем МАЭ-Р отличается от МАЭ-Т?
Только тем, под какой извещатель «Эридан» они рассчитаны: МАЭ-Р — под ручной взрывозащищённый ИП 535-07е, МАЭ-Т — под тепловой взрывозащищённый ИП 101-07. Электрические параметры и монтаж на плате идентичны.
Нужна ли отдельная настройка метки в FireSec/GLOBAL Монитор?
Нет — при подключении к системе прибор автоматически конфигурирует метку при программировании конфигурации; вручную задавать параметры не требуется.
Нюансы и грабли
- Метка рассчитана строго на конкретную модель извещателя «Эридан» (МАЭ-Р — только под ИП 535-07е, МАЭ-Т — только под ИП 101-07) — под извещатели других производителей или другие модели той же серии не подходит без проверки совместимости.
- Диэлектрическая наклейка на крышку — обязательный шаг после проверки метки, не декоративный: без неё нарушается изоляция внутри взрывонепроницаемой оболочки.
- Взрывозащищённость извещателя после установки метки обеспечивается только правильной сборкой оболочки (винты/пломбировка по инструкции конкретного извещателя) — вскрытие и повторную сборку выполнять по регламенту, не «на глаз».
- Обслуживание извещателя с установленной меткой — по паспорту и РЭ самого извещателя, а не по паспорту метки.
Документация
- МАЭ-Р-R2 для ИП 535-07е — Паспорт, ПАСН.423149.071 ПС, ред. 13, ООО «Рубеж»
- МАЭ-Т-R2 для ИП 101-07 — Паспорт, ПАСН.423149.070 ПС, ред. 13, ООО «Рубеж»
