МРК-30А-R3 — вводит до 32 радиоустройств ALEKSA в адресную линию R3

Радиомодуль-шлюз для ППКОПУ «Рубеж-2ОП»/«R3-Рубеж-2ОП» и КАУ2 прот.R3: интегрирует до 32 радиоканальных устройств серии ALEKSA в адресную линию. Три исполнения — по типу антенны.

Модели семейства

МРК-30А-R3 (ПАСН.423149.083, штыревая антенна ANT-433-CW-HWR-SMA)базовое исполнение, встроенная штыревая антенна

Ёмкость	до 32 РКУ ALEKSA по радиоканалу; сам модуль занимает 1 адрес (до 33 адресов при полной загрузке)
Питание	2 независимых ввода, 9–30 В; ток не более 60 мА при 12 В / 40 мА при 24 В
Радиоканал	433,2–434,8 МГц, 8 каналов; мощность излучения не более 10 мВт; чувствительность приёмника не хуже минус 100 дБм; модуляция MSK
Дальность	в прямой видимости не более 400 м
Корпус	IP30, (84×125×37) мм, не более 0,2 кг
Условия	от −25 до +55 °C, влажность до 93 % без конденсата
Надёжность	10 лет службы; наработка на отказ не менее 60000 ч; вероятность безотказной работы за 1000 ч не менее 0,98

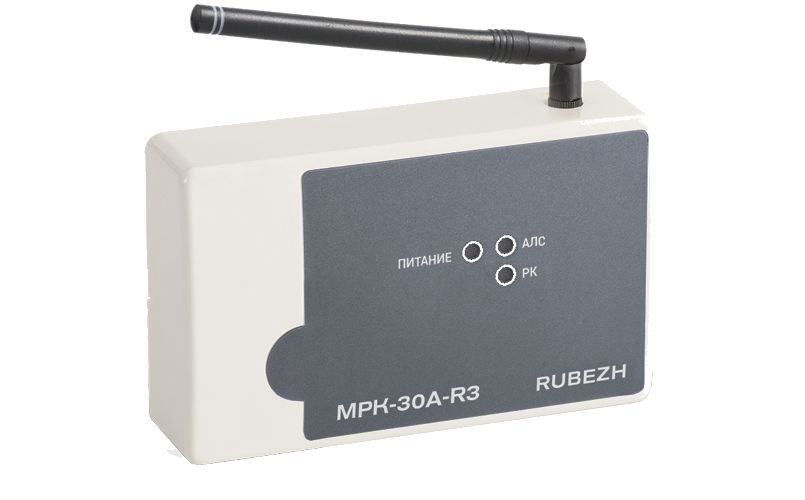

МРК-30А-R3-01 (ПАСН.423149.083-01, антенна «ИСКРА-433»)выносная антенна, круговая поляризация, усиление +3 дБм

Антенна	«ИСКРА-433»: круговая поляризация, усиление +3 дБм; накладной монтаж на неметаллические поверхности; (330×50×20) мм, 0,1 кг
Устойчивая связь	до уровня сигнала минус 80 дБм; при монтаже РКУ закладывать запас — сигнал не хуже минус 75 дБм
Условия исполнения	от +1 до +45 °C, влажность до 100 %
Ёмкость и радиоканал	как у базового исполнения — до 32 РКУ, 433,2–434,8 МГц, 8 каналов
Корпус модуля	IP30, (84×125×37) мм, не более 0,2 кг

МРК-30А-R3-02 (ПАСН.423149.083-02, антенна «ТРИАДА-4396»)выносная антенна, врезной монтаж на металл, усиление +5 дБм

Антенна	«ТРИАДА-4396»: круговая поляризация, пассивное усиление +5 дБм; IP65; врезной монтаж на металлическую панель или подложку не менее (400×400) мм; ⌀77×51 мм, 0,1 кг
Устойчивая связь	до уровня сигнала от минус 75 до минус 80 дБм
Условия исполнения	от −25 до +55 °C, влажность до 93 % без конденсата — как у базового исполнения
Ёмкость и радиоканал	как у базового исполнения — до 32 РКУ, 433,2–434,8 МГц, 8 каналов
Корпус модуля	IP30, (84×125×37) мм, не более 0,2 кг

Как это работает и подключается

Настраивается в приложении «Администратор» ПО FireSec: к МРК-30А в дереве устройств подключают устройства серии ALEKSA, а параметры радиоканала (период, неответы, номер канала) задают в окне «Свойства радиоканальных устройств».
«Период» — как часто РКУ выходит на связь, от 5 до 128 с (больше период — меньше расход батарей РКУ и выше устойчивость к помехам, но медленнее реакция системы); «Неответы» — сколько пропущенных выходов на связь (3–10) до фиксации потери устройства, при этом общее время ожидания не должно превышать 300 с.
Номер радиоканала — только чётный, от 0 до 14, максимум 8 рабочих каналов; соседним по расположению сегментам радиосети присваивают номера с разницей не менее 4.
У каждого МРК-30А может быть до 16 подчинённых МРК-30А для синхронизации выхода в эфир без наложения окон; эфирная секунда делится на 16 окон, каждое РКУ сегмента получает свою уникальную пару «секунда-окно».
Индикация: ПИТАНИЕ — горит зелёным при двух вводах, мигает при одном, не горит без питания; АЛС — мигает жёлтым раз в 5 с при связи с прибором, часто мигает 2–3 с при нажатии ТЕСТ; РК — горит жёлтым при связи со всеми подключёнными РКУ, мигает при потере связи хотя бы с одним из них.

Монтаж

Не размещать на массивных металлоконструкциях и внутри металлических шкафов/помещений с мелкоячеистой сеткой в отделке (для исполнения со штыревой антенной); держаться подальше (не менее 2 м) от источников радиопомех — медицинской и видеотехники, компьютеров, антенн связи.
Устанавливать на высоте не менее 2 м от пола, антенны МРК-30А и РКУ ALEKSA должны быть сонаправлены; между модулем и РКУ не загромождать прямую видимость металлическими шкафами и оборудованием.
Линии питания и АЛС — только экранированным кабелем; разделку экрана делать не далее 50 мм от клемм модуля, экран питания заводить в отдельную клемму.
Монтаж на стену (2 самореза ⌀4 мм + третий через нижнее отверстие) или на DIN-рейку штатным фиксатором.
Клеммы модуля рассчитаны на провод сечением от 0,35 до 1,5 мм².
Антенну «ИСКРА-433» монтировать на неметаллические поверхности (двусторонний скотч или кронштейн), не ближе 1 м от металла, АЛС и силовых линий; антенну «ТРИАДА-4396» — врезным монтажом на металлическую панель или подложку не менее (400×400) мм, не ближе 0,7 м до стен и потолочных ригелей.
Перед конфигурированием — адресация модуля программатором ПКУ или с прибора; на время подключения к АЛС/АЛСТ прибора рекомендуется временно снять с него питание.

Примеры

До 32 радиодатчиков без прокладки кабеля

МРК-30А сам занимает 1 адрес и вводит в систему до 32 устройств ALEKSA по радио — итого до 33 адресов с одного модуля.

Перекрытия глушат сигнал

Выносная антенна «ИСКРА-433» (+3 дБм) или «ТРИАДА-4396» (+5 дБм) вместо штыревой поднимает уверенный приём там, где мешают стены и плиты перекрытий.

Несколько МРК синхронизируют канал

У одного МРК-30А может быть до 16 подчинённых МРК-30А — так строят вертикальные связи между этажами многоэтажного здания, не мешая друг другу в радиоэфире.

Частые вопросы

Сколько устройств ALEKSA можно повесить на один МРК-30А?

До 32 радиоканальных устройств; сам модуль занимает ещё один адрес, так что при полной загрузке это до 33 адресов в системе.

Что делать, если радиосигнал не проходит через перекрытия?

Перейти на исполнение с выносной антенной «ИСКРА-433» (+3 дБм) или «ТРИАДА-4396» (+5 дБм) вместо штыревой и, для многоэтажных зданий, строить вертикальные связи между МРК-30А — бетонное перекрытие радиосигнал проходит лучше, чем извилистые коридоры.

Нюансы и грабли

Вкладка «Конфигурация» в дереве устройств позволяет вручную менять параметры радиоканала, но ошибка хотя бы в одном МРК-30А может уронить связь во всём канале — РЭ прямо рекомендует настраивать радиоканал только через окно «Свойства радиоканальных устройств».
Конфигурирование МРК-30А стирает информацию обо всех ранее привязанных к нему устройствах — привязку РКУ придётся делать заново.
Общее время ожидания ответа от РКУ до фиксации потери связи может доходить до 300 с — это не мгновенное обнаружение обрыва, а результат настроек «Период»×«Неответы».
В каждом сегменте радиосвязей должен быть только один старший МРК-30А, все модули сегмента должны быть охвачены связями синхронизации — несвязанных МРК-30А РЭ не допускает; у каждого РКУ должен быть свой заводской номер, повторяться они не могут.
«ИСКРА-433» не требует металлической подложки и, наоборот, требует расстояния до металла не менее 1 м — перепутать это правило с монтажом «ТРИАДА-4396» (которой металлическая подложка как раз нужна) — частая ошибка на площадке.

Документация

Рубеж — Модуль радиоканальный МРК-30А-R3, Руководство по эксплуатации ПАСН.423149.083 РЭ (ред.3)
