Рубеж · модули сопряжения и интеграции
МС-1/МС-2/МС-3/МС-4/МС-КП/МС-ПИ/МС-Е — модули сопряжения адресной системы «Рубеж» с ПК, сторонними пультами, GSM, Modbus, Ethernet и повторителем RS-485
Модули связи «Рубеж» в корпусе 78×125×37 мм: МС-1/МС-2 — USB↔RS-485, МС-3/МС-4 — Contact-ID для GSM-передатчиков, МС-КП — Modbus RTU, МС-ПИ — повторитель RS-485, МС-Е — Ethernet.
Модели семейства
МС-1простой преобразователь USB↔RS-485, одна линия
| Назначение | сопряжение приборов «Рубеж» с ПК: преобразование USB от ПК в RS-485 и обратно |
| Интерфейсы | RS-485 с гальванической развязкой — 1; USB — 1 |
| Питание | от ПК по USB-кабелю |
| Длина кабеля | RS-485 ≤1000 м; USB ≤2 м |
| Корпус / IP | пластмассовый, IP30 |
| Габариты | (78×125×37) мм |
| Среда | −10…+40 °С, влажность (95±3) % без конденсата |
| Надёжность | наработка ≥60000 ч, срок службы 10 лет, вероятность безотказной работы за 1000 ч ≥0,98 |
| Готовность после включения питания | ≤1 с |
МС-2преобразователь USB↔RS-485, две независимые линии
| Назначение | сопряжение приборов «Рубеж» с ПК: преобразование USB от ПК в два интерфейса RS-485 и обратно |
| Интерфейсы | RS-485 с гальванической развязкой — 2 (независимые сегменты без перекрёстных связей); USB — 1 |
| Питание | от ПК по USB-кабелю |
| Длина кабеля | RS-485 ≤1000 м; USB ≤2 м |
| Корпус / IP | пластмассовый, IP30 |
| Габариты / масса | (78×125×37) мм; ≤0,2 кг |
| Среда | −10…+40 °С, влажность (93±2) % без конденсата |
| Надёжность | наработка ≥60000 ч, срок службы 10 лет, вероятность безотказной работы за 1000 ч ≥0,98 |
| Готовность после включения питания | ≤1 с |

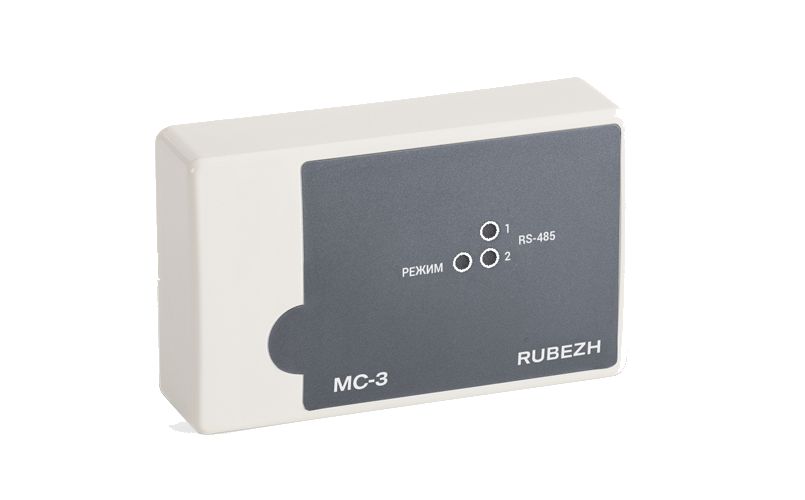

МС-3конвертер в Contact-ID для передатчика RS-202TD системы LONTA-202
| Назначение | сбор событий приборов «Рубеж» и доставка их до передатчика RS-202TD системы LONTA-202 |
| Преобразование | RS-485 интерфейса адресной системы «Рубеж» → RS-485 в формате Contact-ID передатчика |
| Интерфейсы | RS-485 без гальванической развязки — 1; RS-485 с гальванической развязкой — 1; USB — 1 |
| Питание | от USB ПК или внешний источник +12 В (рекомендован ИВЭПР Рубеж); ток ≤120 мА |
| Длина кабеля | RS-485 ≤1000 м; USB ≤2 м |
| Корпус / IP | пластмассовый, IP30 |
| Габариты / масса | (78×125×37) мм; ≤0,2 кг |
| Среда | −10…+40 °С, влажность до 93 % без конденсата |
| Надёжность | наработка ≥60000 ч, срок службы 10 лет |
| Готовность после включения питания | ≤1 с |

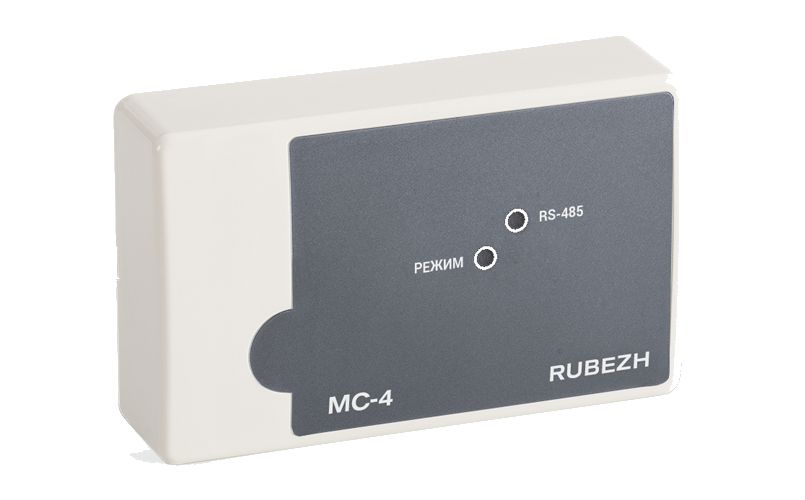

МС-4конвертер в Contact-ID для GSM-передатчиков Союз GSM (C.Nord) и NV-2050TD (Navigard)
| Назначение | сбор событий приборов «Рубеж» и доставка их до передатчиков систем передачи сообщений по GSM: Союз GSM (C.Nord) и NV-2050TD (Navigard) |
| Заводское ПО | версия для Союз GSM; для NV-2050TD нужно обратиться в техподдержку за отдельной версией ПО |
| Преобразование | RS-485 интерфейса адресной системы «Рубеж» → RS-485 в формате Contact ID передатчика |
| Интерфейсы | RS-485 с гальванической развязкой — 1; интерфейс связи с GSM-модемом — 1; USB — 1 |
| Питание | от USB ПК или источник 12 В (рекомендован ИВЭПР Рубеж); ток ≤150 мА |
| Корпус / IP | пластмассовый, IP30 |
| Габариты / масса | (78×125×37) мм; ≤0,2 кг |
| Среда | −10…+40 °С, влажность до 93 % без конденсата |

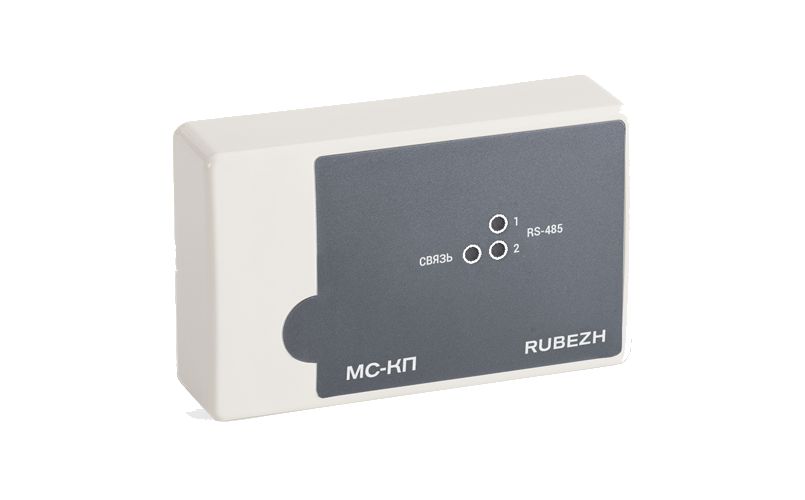

МС-КПконвертер протокола «Рубеж» в Modbus RTU (слейв) для стороннего оборудования
| Назначение | интеграция СПЗ «Рубеж» в объектовое оборудование сторонних производителей: перевод сигналов в Modbus RTU, приём состояния зон/устройств во внешние системы, приём внешних команд управления по Modbus RTU |
| Modbus (канал «2») | Modbus-RTU, скорость 9600/19200/38400/57600/115200 бит/с, контроль четности нет/чёт/нечёт, 1 или 2 стоп-бита, пакет ≤256 байт, адрес МС-КП 1–247 |
| База данных МС-КП | до 512 исполнительных устройств, 2048 зон, 60 приборов |
| Управляемые Modbus ИУ «Рубеж» | МПТ-1-R3, МРО-2М/МРО-2М-R3, РМ-1/РМ-2/РМ-4, РМ-1-R3/РМ-4-R3, релейные РМ-1К–РМ-5К и РМ-1К-R3/РМ-4К-R3, МДУ-1/МДУ-1-R3, шкаф ШУН/В-R3 |
| Зоны по Modbus | охранные и пожарные |
| Длина шлейфа | RS-485 (канал «1») ≤1000 м; Modbus ≤1000 м |
| Питание | внешний источник постоянного тока 10–14 В (рекомендован ИВЭПР Рубеж); ток ≤125 мА, мощность ≤1,5 Вт |
| Прошивка | актуальна для ПО прибора версии 2.13 и выше; ставится вместе с FireSec |
| Готовность после включения питания | ≤5 с |

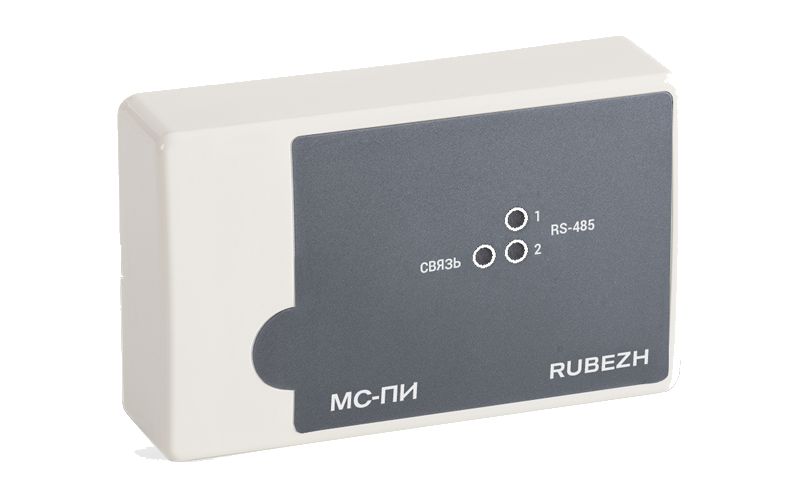

МС-ПИповторитель интерфейса RS-485: удлинение линии и гальваническая развязка
| Назначение | удлинение и гальваническая развязка линии RS-485 с защитой от короткого замыкания |
| Интерфейсы | RS-485 с гальванической развязкой — 2; USB — 1 |
| Приборов на одном ПК по всем RS-485 | ≤60; если хотя бы на одном RS-485 есть прибор ППКПУ 011249-2-1 «Водолей» — на этом интерфейсе ≤32 (при общем лимите ≤60) |
| Повторители последовательно | ≤7 в линии |
| Задержка сигнала | 0,5 бит на каждый повторитель |
| Длина кабеля | RS-485 ≤1000 м; USB ≤2 м |
| Питание | внешний источник 10,2–13,8 В (рекомендован ИВЭПР Рубеж); ток ≤120 мА при 12 В |
| Готовность после включения питания | ≤1 с |
| Габариты / масса | (78×125×37) мм; ≤0,2 кг |

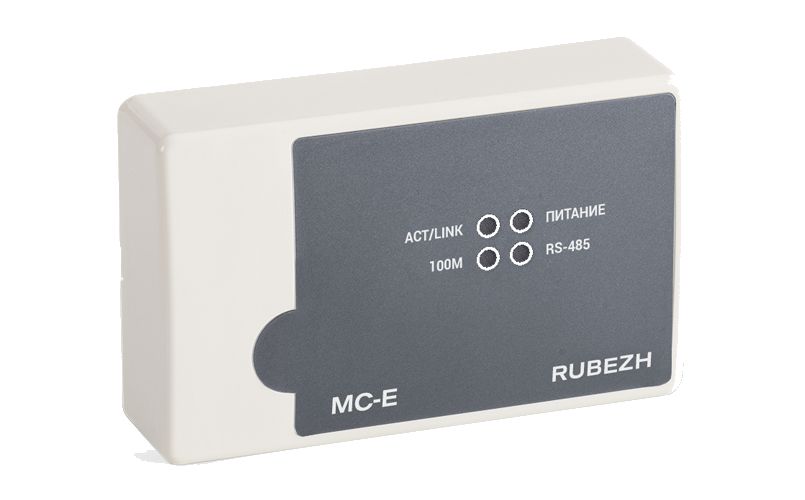

МС-Епреобразователь интерфейса RS-485 ↔ Ethernet, питание по PoE
| Назначение | трансляция данных RS-485 адресной системы «Рубеж» в Ethernet и обратно |
| Ограничения | не обеспечивает надёжной трансляции через Wi-Fi-соединение в Ethernet; не совместим с модулем-радиоудлинителем МС-Р |
| Длина линии | RS-485 ≤1000 м; Ethernet ≤100 м |
| Питание | от сети PoE или внешний источник 10–28 В; ток ≤0,2 А при 12 В, ≤0,1 А при 24 В; мощность ≤2,5 Вт |
| Ethernet-канал | 100 Мбит/с, full-duplex, протокол UDP, до 2 ПК одновременного мониторинга |
| Количество МС-Е | до 30 на систему; суммарно с приборами на всех сегментах RS-485 ≤60; для перекрёстных связей — не более 4 МС-Е на один канал Ethernet |
| Корпус / IP | пластмассовый, IP30 |
| Габариты / масса | (78×125×37) мм; ≤0,2 кг |
| Среда | −10…+40 °С, влажность до 93 % без конденсата |
| Надёжность | наработка ≥60000 ч, срок службы 10 лет, вероятность безотказной работы за 1000 ч ≥0,98 |
| Готовность после включения питания | ≤10 с |
Как это работает и подключается
- Все модули выполнены в одном пластиковом корпусе (78×125×37 мм) и работают с одним и тем же кругом приборов «Рубеж»: ППКПУ «Рубеж-4А» (01149/01149-4-1), ППКПУ 011249-2-1 серии «Водолей», ППКПУ 011249-2-2, ППКОП/ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3, контроллеры «Рубеж-КАУ1» прот.R3 и «Рубеж-КАУ2» прот.R3 (у МС-ПИ в тексте назван только «Рубеж-КАУ2»).
- МС-1 и МС-2 — базовые преобразователи USB↔RS-485 для связи прибора с ПК: МС-1 даёт одну линию RS-485, МС-2 — две независимые (без перекрёстных связей между ними).
- МС-3 и МС-4 конвертируют сигналы RS-485 адресной системы «Рубеж» в формат Contact-ID и доставляют их конкретному передатчику охранного мониторинга — у каждой модели свой список поддерживаемых передатчиков.
- МС-КП работает как ведомое устройство (слейв) Modbus-RTU: принимает состояние зон/устройств «Рубежа» и раздаёт его во внешние системы, а также принимает от них команды управления устройствами «Рубежа».
- МС-ПИ не преобразует протокол, а физически повторяет сигнал RS-485 — продлевает линию и разделяет её гальванически, защищая от КЗ.
- МС-Е транслирует RS-485 в Ethernet (UDP) и обратно: до двух ПК одновременно ведут мониторинг системы через один МС-Е, до 30 МС-Е в системе; конфигурируется утилитой MSE_Config.exe из комплекта FireSec.
Монтаж
- Питание: МС-1/МС-2 — только от ПК по USB-кабелю; МС-3/МС-4/МС-ПИ — от USB ПК или внешнего источника постоянного тока (рекомендован ИВЭПР марки Рубеж); МС-КП — только от внешнего источника 10–14 В; МС-Е — от PoE или внешнего источника 10–28 В.
- МС-ПИ: если один из повторителей стоит в начале или конце линии RS-485, рядом с ним нужно установить оконечные резисторы параллельно клеммам «+D1»/«−D1» и «+D2»/«−D2», сопротивлением, равным волновому сопротивлению кабеля (обычно 120 Ом).
- МС-КП: актуальные прошивки устанавливаются вместе с ПО FireSec и лежат в его системной папке; РЭ актуально для версий ПО от 2.13.
- МС-3/МС-4: РЭ актуально для версии ПО 3.11 — перед монтажом проверить наличие новой версии и обновить при необходимости.
- МС-Е конфигурируется по Ethernet утилитой MSE_Config.exe из комплекта FireSec (заводской IP 192.168.0.1, порт 50000); перед запуском утилиты закрыть FireSec и запустить stopservers.cmd (для системы RS-485).
- Все модули крепятся на стену/перегородку из негорючих материалов двумя шурупами Ø4 мм (третий — через нижнее отверстие) либо защёлкиваются на DIN-рейку фиксатором из комплекта.
Примеры
Передача тревоги на пульт централизованного наблюдения
МС-3 собирает события с прибора и передаёт их через RS-202TD системы LONTA-202 — для объектов, где ПЦН принимает именно этот передатчик.
SMS/GSM-извещение вместо ПЦН
МС-4 конвертирует события прибора в Contact-ID для GSM-передатчика (заводская прошивка — под Союз GSM производства C.Nord; для NV-2050TD Navigard нужна отдельная версия ПО от техподдержки).
Диспетчеризация по Modbus
МС-КП отдаёт состояние зон и исполнительных устройств «Рубежа» как ведомый Modbus-RTU (адрес 1–247) — читает любая SCADA/АСУ ТП с Modbus-мастером; можно и управлять устройствами «Рубежа» командами по Modbus.
Длинная линия RS-485 к ПК
МС-ПИ ставится в разрыв линии RS-485 для удлинения и гальванической развязки — до 7 повторителей последовательно.
Частые вопросы
МС-1…МС-Е — это одна плата с разными прошивками?
Нет данных об этом в тексте РЭ — каждый модуль описан как отдельное изделие со своим обозначением, паспортом и характеристиками; корпус и часть параметров (габариты, интерфейсы) совпадают, но это разные модели линейки.
Питаются ли модули от АЛС прибора?
Нет: МС-1/МС-2 питаются только от ПК по USB, МС-3/МС-4/МС-ПИ — от USB ПК или внешнего источника 12 В, МС-КП — только от внешнего источника 10–14 В, МС-Е — от PoE или внешнего источника 10–28 В; от адресной линии связи модули не питаются.
Сколько устройств можно подключить к МС-КП по Modbus?
До 512 исполнительных устройств, 2048 зон и 60 приборов «Рубеж» (по паспорту МС-КП).
Чем МС-1/МС-2 отличаются от МС-Е?
МС-1/МС-2 просто преобразуют USB от ПК в одну или две линии RS-485 — ПК должен стоять рядом с прибором. МС-Е транслирует RS-485 в Ethernet: ПК может находиться в любой точке локальной сети, а МС-Е работает и от PoE.
Нюансы и грабли
- МС-3 и МС-4 похожи внешне и по разъёмам, но принимают разные передатчики (LONTA-202 у МС-3, GSM-передатчики у МС-4) — путать модели нельзя, программная логика разная.
- У МС-4 заводская прошивка настроена на передатчик Союз GSM; для NV-2050TD нужно отдельно скачать и установить другую версию ПО через техподдержку — «из коробки» NV-2050TD может не заработать.
- МС-ПИ: если на линии RS-485 есть хотя бы один прибор ППКПУ 011249-2-1 «Водолей», лимит устройств на этом конкретном интерфейсе падает с 60 до 32 — считать заранее, не по общему правилу «до 60».
- МС-КП управляет по Modbus именно РМ-1К…РМ-5К и МДУ-1 (без /R3 и с /R3) и рядом других конкретных модулей — прибор «Рубеж» произвольного типа через МС-КП напрямую не подключить, список в РЭ ограничен.
- МС-КП — не то же самое, что «R3-МС-КП» из другого модуля R3-МС (content/modul-svyazi-r3-ms-rubezh/): у того МС-КП — режим работы модуля R3-МС с другим протоколом на входе, у этого МС-КП — отдельное изделие с собственным паспортом.
- МС-Е — тоже не то же самое, что «R3-МС-Е» из модуля R3-МС: там R3-МС-Е — режим работы моста R3-Link↔Ethernet, здесь МС-Е — отдельное изделие для RS-485 адресной системы «Рубеж» со своим паспортом.
- МС-Е прямо не работает через Wi-Fi-мост в интерфейсе Ethernet и не совместим с модулем-радиоудлинителем МС-Р — РЭ предупреждает об этом отдельно.
- МС-1: масса в извлечённом тексте РЭ повреждена («не более 0, кг») — число не восстановить из текста, в карточку не внесено.
Документация
- МС-3 — РЭ ООО «Рубеж» ПАСН.423149.013 РЭ, ред. 4
- МС-4 — РЭ ООО «Рубеж» ПАСН.423149.014 РЭ, ред. 5
- МС-КП — РЭ ООО «Рубеж» ПАСН.423149.044 РЭ, ред. 5
- МС-ПИ — РЭ ООО «Рубеж» ПАСН.423149.026 РЭ, ред. 3
- МС-1 — РЭ ООО «Рубеж» ПАСН.423149.007 РЭ, ред. 1
- МС-2 — РЭ ООО «Рубеж» ПАСН.423149.012 РЭ, ред. 1
- МС-Е — РЭ ООО «Рубеж» ПАСН.423149.043 РЭ, ред. 5
