Рубеж · модули преобразования протокола RS-R2 ⇄ MODBUS RTU
МСП/МСВ-R2 — парный переходник АЛС на MODBUS RTU, в любую сторону
Два зеркальных модуля одного корпуса: МСП отдаёт данные АЛС по запросу внешнего Modbus-мастера, МСВ по команде прибора опрашивает внешние Modbus-устройства — обе стороны интеграции закрыты.
Модели семейства
МСП-R2 — модуль связи подчинённыйотдаёт данные АЛС наружу по запросу внешнего master-устройства RS-485
| Роль на RS-485 | slave — отвечает на запросы внешнего master-устройства |
| Резервирует адресов | 1 (сам модуль) + до 250 для компонентов АЛС (устройства, направления, зоны, виртуальные задержки) |
| Напряжение АЛС | 12–28 В |
| Ток от АЛС | не более 1 мА без опроса; не более 42,5 мА при максимальной загрузке АЛС |
| Интерфейс RS-485 | гальванически развязан на оптопарах, скорость до 115200 бит/с |
| Настройки конфигурирования | «Число регистров данных» 0–250 (завод. 0); «Адрес устройства MODBUS RTU»; «Порог питания АЛС» 0–363 (завод. 12 В = 120) |
| Корпус | IP20 по ГОСТ 14254; 105×150×41 мм, масса не более 0,2 кг |
| Климатика | от минус 20 до плюс 70 °C, влажность до 93 % |
| Надёжность | наработка до отказа не менее 60000 ч; срок службы 10 лет |

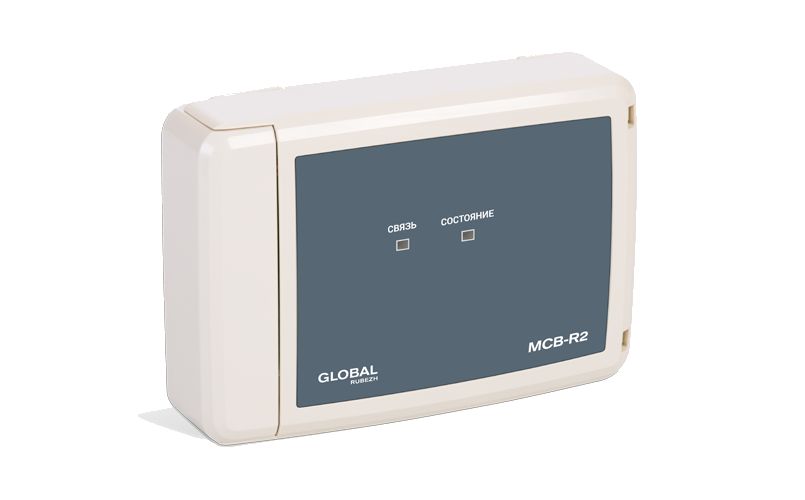

МСВ-R2 — модуль связи ведущийсам опрашивает внешние Modbus-устройства по запросу прибора
| Роль на RS-485 | master — опрашивает подключённые slave-устройства |
| Резервирует адресов | 1 (сам модуль) + до 250 для внешних компонентов по RS-485 |
| Устройств на RS-485 | не более 250 |
| Напряжение АЛС | 12–28 В |
| Ток от АЛС | не более 1 мА без опроса; не более 42,5 мА при максимальной загрузке RS-485 |
| Интерфейс RS-485 | гальванически развязан на оптопарах, скорость до 115200 бит/с |
| Настройки конфигурирования | «Число подчинённых адресных устройств (ПАУ)» 0–250 (завод. 0); «Порог питания АЛС» 0–363 (завод. 12 В = 120) |
| Корпус | IP20 по ГОСТ 14254; 105×150×41 мм, масса не более 0,2 кг |
| Климатика | от минус 20 до плюс 70 °C, влажность до 93 % |
| Надёжность | наработка до отказа не менее 60000 ч; срок службы 10 лет |
Как это работает и подключается
- Оба модуля работают с прибором «Рубеж-Глобал», питаются и обмениваются данными по АЛС, преобразуя протокол RS-R2 в MODBUS RTU и обратно; отличие — в направлении инициативы опроса.
- МСП-R2: контролирует и передаёт информацию о состоянии устройств на АЛС по запросу внешнего устройства на RS-485; МСВ-R2: контролирует и передаёт по АЛС информацию о состоянии внешних RS-485-устройств по запросу самого прибора.
- Оба измеряют напряжение АЛС в точке установки и передают его значение по запросу прибора, формируют сигнал «Неисправность» при снижении питания ниже заданного порога, контролируют вскрытие корпуса.
- Тестирование — кнопкой ТЕСТ на плате или направлением луча оптического тестера ОТ-1 на индикатор СВЯЗЬ; в состоянии «Тест» индикатор непрерывно светится до команды «Снять тест» от прибора.
- Индикация: СВЯЗЬ мигает с периодом 3 с при наличии связи по АЛС; СОСТ. мигает с периодом 1 с при неисправности (питание АЛС, вскрытие).
- На линии RS-485 при необходимости включается терминальный резистор 120 Ом ±5% замыканием джампера ON TERMINATOR, если модуль в линии расположен первым или последним.
Монтаж
- Крепление на стену/перегородку из негорючих материалов или на DIN-рейку, аналогично другим модулям серии М (два шурупа Ø4 мм или фиксатор на рейку).
- Монтаж АЛС — экранированными проводами, экран на минус АЛС; клеммные колодки принимают провод сечением 0,35–1,5 мм².
- Режим работы (число регистров/ПАУ, адрес Modbus, порог питания) настраивается в приложении «Администратор» ПО «GLOBAL Монитор» при конфигурировании системы, не переключателями на плате.
- Если модуль хранился на морозе — выдержать не менее четырёх часов в упаковке при комнатной температуре перед включением.
Примеры
Диспетчерская SCADA читает состояние системы «Глобал»
МСП-R2 подключается к АЛС, а внешняя SCADA как master по RS-485 опрашивает его по MODBUS RTU — получает состояние устройств, зон и направлений без переписывания логики прибора.
Стороннее Modbus-оборудование заводится в систему «Глобал»
МСВ-R2 сам выступает master-ом на линии RS-485, опрашивает slave-устройства (счётчики, контроллеры) по запросу прибора и представляет их системе как подчинённые адресные устройства (ПАУ).
Частые вопросы
Чем МСП-R2 отличается от МСВ-R2?
Направлением инициативы на линии RS-485. МСП — подчинённый (slave): отвечает на запросы внешнего master-устройства о состоянии АЛС. МСВ — ведущий (master): сам опрашивает внешние RS-485-устройства по запросу прибора и представляет их системе как подчинённые адресные устройства.
Сколько устройств можно завести через один модуль?
До 250 — либо компонентов АЛС (для МСП, отдаваемых наружу), либо внешних RS-485-устройств (для МСВ, заводимых в систему); заводская настройка — 0, число задаётся при конфигурировании.
Нюансы и грабли
- МСП и МСВ решают противоположные задачи — перепутать их на этапе проектирования означает получить модуль, который слушает не в ту сторону; уточнять по факту: «кто мастер на линии RS-485» — внешняя система (нужен МСП) или сам прибор (нужен МСВ).
- Заводская настройка числа регистров/ПАУ — 0: без конфигурирования в GLOBAL Монитор модуль ничего не передаёт, даже если физически подключён и на линии.
- Порог питания АЛС задаётся числом со смещённой запятой (число 120 на экране прибора = порог 12 В) — важно не перепутать формат при ручном вводе значения.
- Терминальный резистор нужен, только если модуль на линии RS-485 крайний — на промежуточных модулях джампер ON TERMINATOR должен быть разомкнут.
Документация
- МСП-R2 — Модуль связи подчинённый, Паспорт, ПАСН.423149.097 ПС, ред. 8, ООО «Рубеж»
- МСВ-R2 — Модуль связи ведущий, Паспорт, ПАСН.423149.096 ПС, ред. 8, ООО «Рубеж»
