Рубеж · шкаф-бокс для блочно-модульного размещения приборов адресной системы

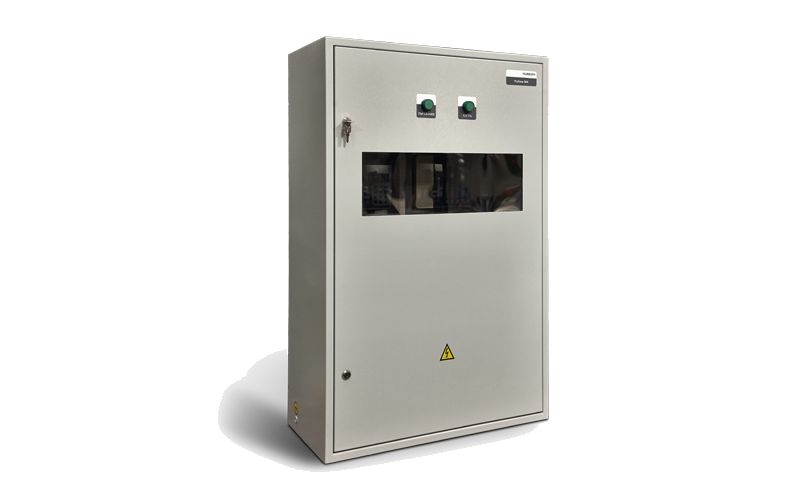

Рубеж-МК — металлический шкаф на 5 или 9 мест для сборки узла адресной системы
Металлический бокс с прозрачной дверцей и встроенным резервированным источником питания: внутри собирается узел из прибора Рубеж-2ОП, БИУ, ПДУ и адресных модулей на один участок объекта.
Модели семейства
| Мест для устройств | 5 |
| Габариты (В×Ш×Г) | не более 1010×660×320 мм |
| Масса | не более 40 кг |
| Степень защиты | IP31 (IP54 по требованию заказчика) по ГОСТ 14254-2015 |
| Мест для устройств | 9 |
| Габариты (В×Ш×Г) | не более 1330×760×320 мм |
| Масса | не более 60 кг |
| Степень защиты | IP31 (IP54 по требованию заказчика) по ГОСТ 14254-2015 |
Как это работает и подключается
- Служит для локализации компонентов адресной системы на базе ППКОПУ «Рубеж-2ОП» прот.R3 или «R3-Рубеж-2ОП»: внутри собираются панель, встроенный резервированный источник питания (ИВЭПР 12/5 RS-R3 или ИВЭПР 24/5) и адресные устройства из номенклатуры (АМ-1-R3, РМ-1/4-R3, МДУ-1-R3, МС-1…4, МС-Ш/ПИ/Е/КП/ТЛ, R3-Рубеж-КАУ2, R3-Рубеж-БИУ, R3-Рубеж-ПДУ/ПДУ-ПТ, изоляторы ИЗ-1-R3/ИЗ-2О-R3, модули со встроенным изолятором КЗ МДУ-24-ИКЗ-R3/МДУ-230-ИКЗ-R3/МКД-2-ИКЗ-R3, конвертер АКП-1-R3 и др.).
- Встроенный ИВЭПР питает резервированным напряжением все устройства внутри шкафа; состав и нагрузка на источник определяются проектом адресной системы.
- Конструктивно предусмотрено не более четырёх мест для приборов типа R3-Рубеж-КАУ2, Рубеж-БИУ/R3-Рубеж-БИУ, Рубеж-ПДУ/R3-Рубеж-ПДУ, Рубеж-ПДУ-ПТ/R3-Рубеж-ПДУ-ПТ — даже в МК2 на 9 мест.
- Дверца со стеклянным окном оставляет видимой индикацию всех приборов внутри шкафа; при открывании дверцы концевой выключатель через адресную метку АМ-1-R3 передаёт сигнал вскрытия по АЛС во встроенный ППКОПУ.
- На лицевой стороне — индикаторы ПИТАНИЕ (зелёный, выходное напряжение 13,4–13,8 В) и СЕТЬ (зелёный, наличие сети 230 В).
Монтаж
- Крепить на стенах, перегородках и конструкциях только из негорючих материалов; расстояние до других приборов и стен — не менее 100 мм для циркуляции воздуха, до отопительных приборов — не менее 0,5 м.
- Для исполнения IP54 перед подключением обязательно установить в отверстие на дне шкафа (обозначено знаком «Заземление») комплект монтажных частей КМЧ заземления — входит в комплектность.
- Кабели питания, заземления, RS-485, АЛС, линий выносных органов управления, сигнализации, оповещения, ИУ и безадресных шлейфов заводятся через уплотнители в основании корпуса.
- Если перед установкой шкаф хранился при отрицательных температурах — выдержать в упаковке при комнатной температуре не менее четырёх часов.
- Установку, снятие и ремонт прибора производить только при отключённом питании.
Примеры
Рубеж-МК1 (5 мест): ППКОПУ «R3-Рубеж-2ОП», ИВЭПР 12/5 RS-R3 и пара адресных модулей (например, РМ-1-R3 и МДУ-1-R3) — всё в одном боксе на стене.
Рубеж-МК2 (9 мест): панель, ИВЭПР, R3-Рубеж-БИУ и модули серии МС (МС-1…МС-4, R3-МС) для интерфейсов — количество мест под приборы типа КАУ2/БИУ/ПДУ ограничено четырьмя независимо от размера шкафа.
Исполнение IP54: перед подключением в отверстие на дне шкафа устанавливается комплект монтажных частей заземления (КМЧ) — без него для IP54 эксплуатация не допускается.
Частые вопросы
Чем Рубеж-МК1 отличается от Рубеж-МК2?
Количеством мест под устройства (5 против 9), габаритами (1010×660×320 мм против 1330×760×320 мм) и массой (до 40 кг против 60 кг). Логика работы, питание и индикация одинаковые.
Нужен ли устройствам внутри шкафа отдельный блок питания?
Нет — встроенный резервированный ИВЭПР (12/5 RS-R3 или 24/5) питает все смонтированные в шкафу устройства; можно дополнительно подключить внешние боксы резерва БР12/БР24 к этому источнику.
Можно ли собрать в МК только модули без самой панели Рубеж-2ОП?
Нет — Рубеж-МК рассчитан на локализацию узла именно на базе ППКОПУ «Рубеж-2ОП» прот.R3 или «R3-Рубеж-2ОП»; шкаф без такой панели не входит в назначение изделия по паспорту.
Нюансы и грабли
- Даже в Рубеж-МК2 на 9 мест — не более четырёх мест под КАУ2/БИУ/ПДУ/ПДУ-ПТ; при проектировании крупного поста с несколькими пультами и контроллерами это легко упустить, ориентируясь только на общее число мест.
- АКБ в комплектность шкафа не входит — заказывается отдельно, ёмкость и число банок считаются по нагрузке проекта на встроенный ИВЭПР.
- Потребляемая от сети мощность зависит от установленного источника: не более 110 Вт с ИВЭПР 12/5 RS-R3, не более 190 Вт с ИВЭПР 24/5 — при подборе вводного автомата и кабеля ориентироваться на фактически смонтированный источник, а не на минимальное значение.
- Точный состав и количество устройств внутри конкретного шкафа фиксируются в разделе «Свидетельство о приемке и упаковывании» его паспорта — это не универсальный набор, а комплект под заказанный проектный номер.
- Паспорт редакции 22 (против ред. 20) расширил перечень допустимых к установке в шкаф устройств: добавлены изолятор ИЗ-2О-R3 и модули со встроенным изолятором КЗ — МДУ-24-ИКЗ-R3, МДУ-230-ИКЗ-R3, МКД-2-ИКЗ-R3; в ред. 20 этих позиций в «Свидетельстве о приёмке» не было.
Документация
- Рубеж-МК — Паспорт, ПАСН.425513.005 ПС, ред. 20, ООО «Рубеж»
- Рубеж-МК — Паспорт, ПАСН.425513.005 ПС, ред. 22, ООО «Рубеж»
