Рубеж · блок силовых розеток (PDU) для стойки СОУЭ, 8 розеток Schuko

Sonar RD-8 — блок на 8 розеток Schuko для распределения питания 230 В в стойке

1U-блок с восемью розетками Schuko раздаёт основное питание 230 В активному оборудованию стойки СОУЭ Sonar; отличие исполнений — только тип разъёма ввода (евровилка или powerCON).

Модели семейства

Sonar RD-8 (вилка)ввод — кабель с евровилкой Schuko

Номинальное напряжение	230 В
Максимальная суммарная нагрузка	2,5 кВт
Номинальный ток нагрузки	10 А
Рабочая частота	50/60 Гц
Выходы	8 розеток типа Schuko
Вход питания	разъём IEC C14, кабель с евровилкой Schuko
Степень защиты	IP20 по ГОСТ 14254-2015
Габариты (В×Ш×Г)	не более 67×483×55 мм
Масса	не более 1,5 кг

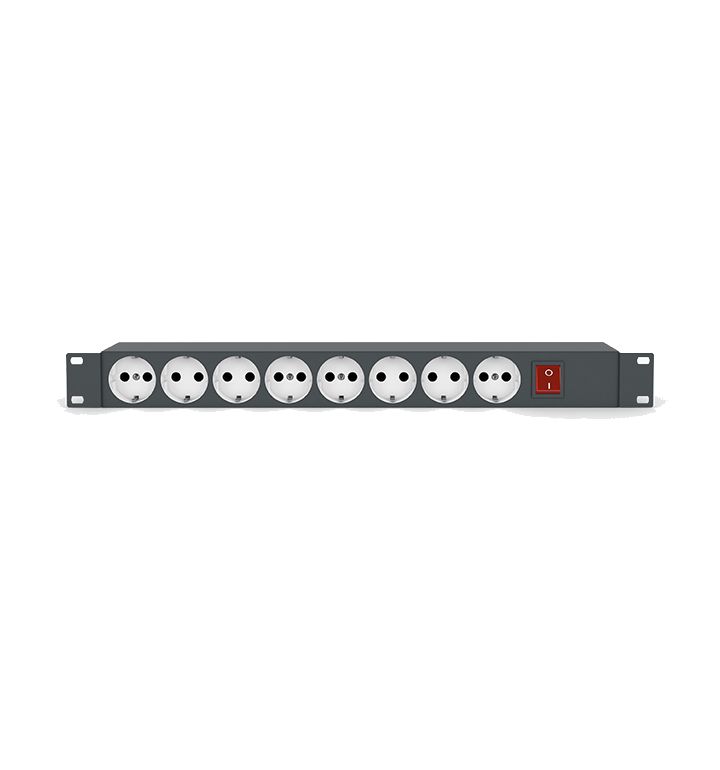

Sonar RD-8 (pwc)ввод — кабель с разъёмом powerCON

Номинальное напряжение	230 В
Максимальная суммарная нагрузка	2,5 кВт
Номинальный ток нагрузки	10 А
Рабочая частота	50/60 Гц
Выходы	8 розеток типа Schuko
Вход питания	разъём IEC C14, кабель с разъёмом powerCON
Степень защиты	IP20 по ГОСТ 14254-2015
Габариты (В×Ш×Г)	не более 67×483×55 мм
Масса	не более 1,5 кг

Как это работает и подключается

Обеспечивает подключение и распределение основного питания 230 В между активным оборудованием в стойках СОУЭ Sonar; вход питания — разъём IEC тип C14 на задней панели, выходы — 8 розеток типа Schuko.
Выполнен в металлическом корпусе форм-фактора 19'' RACK высотой 1U; максимальная суммарная нагрузка на все 8 розеток — 2,5 кВт при номинальном токе 10 А.
Два исполнения различаются только кабелем ввода: RD-8 (вилка) — с евровилкой Schuko для розетки, RD-8 (pwc) — с разъёмом powerCON для фиксируемого подключения к щитку стойки; в остальном изделия идентичны.

Монтаж

Монтаж — с использованием комплекта монтажных частей ТШВГ.468931.001, входящего в комплектность.
Если блок хранился при отрицательных температурах, перед включением выдержать его не менее четырёх часов в упаковке при комнатной температуре.
Периодическое обслуживание — не реже раза в шесть месяцев: внешний осмотр, удаление пыли мягкой тканью без вскрытия корпуса, проверка состояния и надёжности крепления разъёмов.

Примеры

Разводка питания в стойке

Один блок RD-8 обеспечивает подключение и распределение основного питания 230 В между несколькими единицами активного оборудования в 19'' стойке СОУЭ — усилителями, контроллерами, зарядными устройствами.

Выбор кабеля ввода под щиток

RD-8 (вилка) — с кабелем IEC13/евровилка Schuko, для подключения к обычной розетке; RD-8 (pwc) — с кабелем IEC13/разъём powerCON, для фиксируемого соединения с групповым щитком стойки.

Частые вопросы

Чем RD-8 (вилка) отличается от RD-8 (pwc)?

Только кабелем ввода питания: у «вилка» — евровилка Schuko для обычной розетки, у «pwc» — разъём powerCON для фиксируемого соединения. Электрические параметры и число выходных розеток (8 Schuko) одинаковые.

Сколько оборудования можно запитать через один RD-8?

Суммарно до 2,5 кВт при токе до 10 А через все 8 розеток вместе, независимо от того, как нагрузка распределена между ними.

Нюансы и грабли

Суммарная нагрузка на блок ограничена 2,5 кВт при 10 А — при подключении нескольких мощных устройств (усилителей, зарядных станций) в одну стойку считать суммарную мощность по всем розеткам блока, а не по каждой отдельно.
Исполнение (вилка/pwc) определяет только способ подключения ко вводу питания, а не электрические характеристики — при заказе на замену ориентироваться на тип разъёма щитка стойки, а не на «универсальность».

Документация

Sonar RD-8 (pwc) / Sonar RD-8 (вилка) — Блоки силовых розеток, Паспорт, ПАСН.566122.001 ПС, ред. 4, ООО «Рубеж»
