Рубеж · блок распределения питания 230 В для стойки СОУЭ

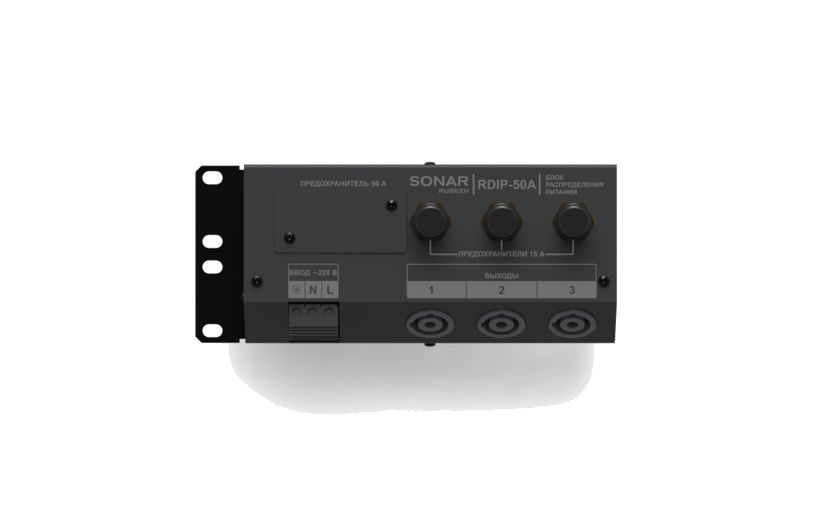

Sonar RDIP-50A / RDIP-050A / RDIP-125A — блоки распределения питания стойки СОУЭ
Металлические блоки 19'' 2U распределяют сетевые 230 В на 3 или 7 независимых каналов с разъёмами powerCON внутри стойки СОУЭ Sonar; каждый канал защищён своим предохранителем.
Модели семейства
| Напряжение питания | 230 В, 50/60 Гц |
| Количество каналов | 3 |
| Максимальная мощность на канал | 3,5 кВт |
| Максимальная мощность на блок | 10,5 кВт |
| Максимальный ток на канал | не более 15 А |
| Степень защиты | IP20 по ГОСТ 14254-2015 |
| Габариты (В×Ш×Г) | не более 95×484×89 мм |
| Масса | не более 1,5 кг |
| Наработка до отказа | не менее 40 000 ч, срок службы 10 лет |
| Напряжение питания | 220 (230) В, 50/60 Гц |
| Количество каналов | 3 |
| Максимальная мощность на канал | 3,5 кВт |
| Максимальная мощность на блок | 10,5 кВт |
| Максимальный ток на канал | не более 15 А |
| Степень защиты | IP20 по ГОСТ 14254-2015 |
| Габариты (В×Ш×Г) | не более 95×237×89 мм |
| Масса | не более 1,5 кг |
| Наработка до отказа | не менее 40 000 ч, срок службы 10 лет |
| Условия эксплуатации (паспорт v2) | закрытые помещения, от 0 до плюс 40 °C, влажность без конденсата 93 % |
| Защита каналов | предохранитель 15 А на канал |
| Напряжение сети (паспорт v2) | 220±10 % В, 50/60 Гц |
| Напряжение питания | 220 (230) В, 50/60 Гц |
| Количество каналов | 7 |
| Максимальная мощность на канал | 3,5 кВт |
| Максимальная мощность на блок | 24,5 кВт |
| Максимальный ток на канал | не более 15 А |
| Степень защиты | IP20 по ГОСТ 14254-2015 |
| Габариты (В×Ш×Г) | не более 95×484×89 мм |
| Масса | не более 2,5 кг |
| Наработка до отказа | не менее 40 000 ч, срок службы 10 лет |
| Условия эксплуатации (паспорт v2) | закрытые помещения, от 0 до плюс 40 °C, влажность без конденсата 93 % |
| Защита каналов | предохранитель 15 А на канал |
| Напряжение сети (паспорт v2) | 220±10 % В, 50/60 Гц |
Как это работает и подключается
- Блок принимает однофазное сетевое напряжение на вводных клеммах 220 В и коммутирует его на независимые выходы powerCON; каждый выход защищён собственным предохранителем от перегрузки и короткого замыкания.
- Конструктивно выполнен в металлическом корпусе 19'' RACK высотой 2U; крепится к вертикальным направляющим стойки комплектом монтажных частей из комплектности.
Монтаж
- Если блок хранился при отрицательных температурах, выдержать не менее четырёх часов в упаковке при комнатной температуре перед включением — иначе конденсат внутри корпуса.
- Монтаж — с использованием комплекта монтажных частей из комплектности (для RDIP-50A и RDIP-125A разные номера комплектов).
- Обслуживание не реже раза в шесть месяцев: внешний осмотр, удаление пыли мягкой тканью без вскрытия корпуса, проверка состояния и надёжности крепления разъёмов.
- Блок рассчитан на закрытые помещения при температуре от 0 до плюс 40 °C и влажности без конденсата 93 %. Обслуживание — внешний осмотр, удаление пыли мягкой тканью без вскрытия корпуса, проверка крепления разъёмов; окислы с контактов разъёмов снимают мягкой ветошью, смоченной в спирте.
Примеры
RDIP-50A или RDIP-050A даёт 3 независимых канала 230 В по 3,5 кВт каждый — под несколько усилителей и блоков автоматики стойки.
RDIP-125A на 7 каналов той же ширины, что RDIP-050A, но с большей суммарной мощностью блока (24,5 кВт) — под стойку с большим числом приборов.
Частые вопросы
Чем отличаются RDIP-050A и RDIP-50A?
Числом каналов одинаковое (3) и мощностью на канал (3,5 кВт), но разной шириной корпуса: RDIP-050A — 484 мм, RDIP-50A — 237 мм.
Сколько каналов у RDIP-125A?
7 каналов, максимальная мощность на канал 3,5 кВт, суммарно на блок — до 24,5 кВт.
Какая гарантия на блоки RDIP?
Гарантийный срок — 12 месяцев со дня ввода в эксплуатацию, но не более 36 месяцев с момента изготовления; ввод в эксплуатацию подтверждается актом.
Какие допуски нужны для работы с блоком?
Паспорт требует от персонала квалификацию по системам оповещения и допуск к электромонтажным работам третьей группы; для обслуживания — доступ к электроустановкам до 1000 В.
Нюансы и грабли
- Максимальная мощность на блок — не сумма произвольных нагрузок: 10,5 кВт у RDIP-050A/RDIP-50A (3 канала) и 24,5 кВт у RDIP-125A (7 каналов); мощность на канал у всех моделей ограничена 3,5 кВт независимо от общей мощности блока.
- RDIP-050A и RDIP-125A имеют одинаковую ширину корпуса (484 мм), но разное число каналов (3 и 7) и разную максимальную мощность блока — не путать по габаритам.
- Расхождение паспортов RDIP-50A / RDIP-125A: в паспорте v2 габариты 203×97×70,4 и 484×98×70,4 мм (Ш×В×Г), в паспорте ред. 7 — не более 95×237×89 и 95×484×89 мм. Периодичность обслуживания тоже разная: v2 — не реже раза в три месяца, ред. 7 — раз в шесть месяцев. Под стойку закладывайте больший размер, обслуживайте чаще, а точные габариты сверяйте с паспортом на вашу партию.
Документация
- Рубеж — Блок распределения питания Sonar RDIP-050A, паспорт ПАСН.436214.001 ПС ред. 6
- Рубеж — Блоки распределения питания Sonar RDIP-50A, RDIP-125A, паспорт ПАСН.423149.114 ПС ред. 7
- Рубеж — Блоки распределения Sonar RDIP-50A, RDIP-125A, руководство по эксплуатации (паспорт), версия v2
