Sonar SNA-800 / SNA-1600 — сетевые коммутаторы Ethernet PoE

Коммутаторы Ethernet на 8 (SNA-800) или 16 (SNA-1600) портов с питанием PoE по стандарту IEEE 802.3af/at — объединяют в сеть контроллеры и станции IP-системы обратной связи Sonar.

Коммутаторы сетевые Sonar SNA-800, SNA-1600

Модели семейства

Sonar SNA-800коммутатор на 8 портов RJ-45 с PoE

Питание	24 ± 3 В пост. тока, ток потребления 0,20 А
Потребляемая мощность	не более 6 Вт
Число портов	8
PoE на порт	650 мА / 14,5 Вт
PoE суммарно на все порты	65 Вт
Производительность матрицы	1,6 Гбит/с
Таблица MAC-адресов	1024 записи
Габариты/масса	45×85×120 мм / не более 1,8 кг
Степень защиты	IP20
Форм-фактор	19'' RACK, 1U, металлический корпус

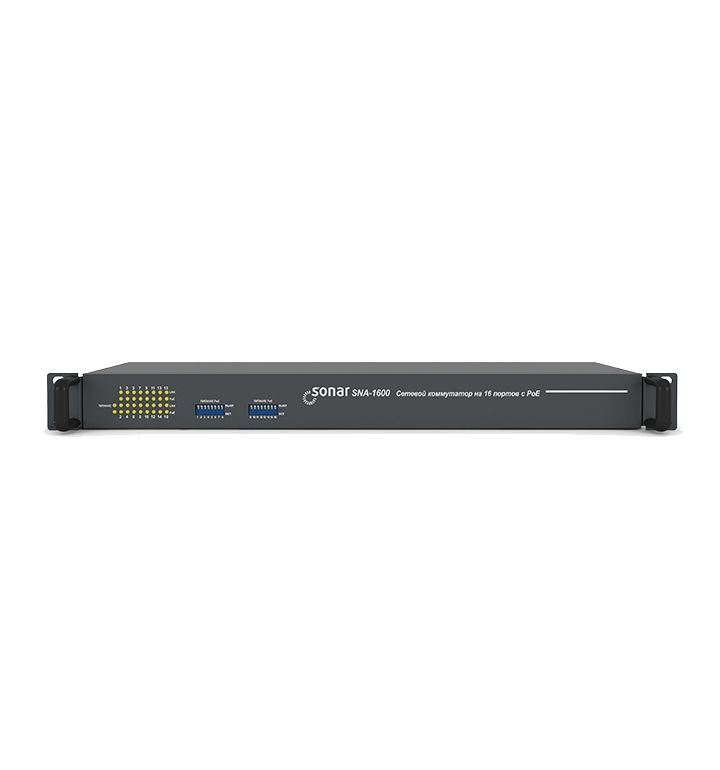

Sonar SNA-1600коммутатор на 16 портов RJ-45 с PoE

Питание	24 ± 3 В пост. тока, ток потребления 0,25 А
Потребляемая мощность	не более 6 Вт
Число портов	16
PoE на порт	650 мА / 14,5 Вт
PoE суммарно на все порты	65 Вт
Производительность матрицы	1,6 Гбит/с
Таблица MAC-адресов	2048 записей
Встроенный буфер данных	512 кБ
Габариты/масса	45×85×120 мм / не более 2,0 кг
Степень защиты	IP20
Форм-фактор	19'' RACK, 1U, металлический корпус

Как это работает и подключается

Коммутаторы объединяют узлы IP-системы обратной связи Sonar в сети Ethernet: передают данные между сетевыми контроллерами SNA-8521A, контроллером IP-системы SPC-8FN и мастер-станциями SNA-8502.
Поддерживают скорости 10/100 Мбит/с с автоматическим согласованием, приём/передачу по IEEE 802.3 10BaseT, 802.3u 100-BASE-TX, 802.3ab 1000-BASE-T (Uplink), полнодуплексный контроль потока по IEEE 802.3x.
PoE-питание подаётся по стандартной витой паре по IEEE 802.3af/at; на каждом канале питание PoE включается и отключается индивидуальным DIP-переключателем.
Светодиодная индикация показывает подачу питания устройства, работу центрального процессора, работу каждого канала (LAN) и наличие PoE-питания на каждом канале.

Монтаж

Подключение к сети Ethernet — кабелем Cat5e/Cat6.
Монтаж в стойку 19'' RACK высотой 1U комплектом монтажных частей, входящим в поставку.
Перед включением после хранения на морозе выдержать не менее четырёх часов в упаковке при комнатной температуре — от конденсации влаги внутри корпуса.
Обслуживание не реже раза в полгода: внешний осмотр, удаление пыли мягкой тканью без вскрытия корпуса, проверка индикации, визуальная проверка состояния и надёжности крепления разъёмов.

Примеры

Объединение узлов IP-системы обратной связи

Коммутатор передаёт данные между сетевыми контроллерами Sonar SNA-8521A, контроллером IP-системы Sonar SPC-8FN и мастер-станциями Sonar SNA-8502 в пределах одного или нескольких сегментов Ethernet.

Частые вопросы

Чем SNA-800 отличается от SNA-1600?

Числом портов (8 против 16) и связанными параметрами — массой (1,8 против 2,0 кг), объёмом таблицы MAC-адресов (1024 против 2048 записей) и наличием встроенного буфера данных 512 кБ у SNA-1600. Остальные характеристики (PoE, скорость, форм-фактор 1U) одинаковы.

Какие устройства Sonar можно подключать через эти коммутаторы?

Сетевые контроллеры SNA-8521A, контроллер IP-системы SPC-8FN и мастер-станции SNA-8502 — коммутаторы объединяют их в сеть Ethernet в составе IP-системы обратной связи Sonar.

Нюансы и грабли

Суммарная мощность PoE ограничена 65 Вт на весь коммутатор независимо от числа портов (8 у SNA-800, 16 у SNA-1600) — при подключении PoE-устройств на все порты нагрузку на общий бюджет питания надо проверять заранее.
PoE на порт включается отдельным DIP-переключателем — если подключённое устройство не запитывается, проверить положение переключателя этого канала, а не только кабель.

Документация

Рубеж — Sonar SNA-800, SNA-1600, Коммутаторы сетевые, Паспорт ПАСН.468349.004 ПС, ред. 4
