PS-30 / PS-30 (PoE) — импульсные источники питания для контроллеров RusGuard

Импульсные источники питания для контроллеров СКУД RusGuard: PS-30 — для стандартных контроллеров 12 В, PS-30 (PoE) — замена встроенному питанию у контроллеров с поддержкой PoE.

Модели семейства

PS-30Источник питания для стандартных (не PoE) контроллеров RusGuard, 12 В постоянного тока.

Выходное напряжение	13,8V DC
Максимальный ток нагрузки	3A
Входное напряжение	150-253V, 50Hz
Рекомендуемая ёмкость АКБ	7 А·ч
Рабочая температура	-40°C до +50°C
Габариты	130×99×39 мм
Масса	0,32 кг (нетто)

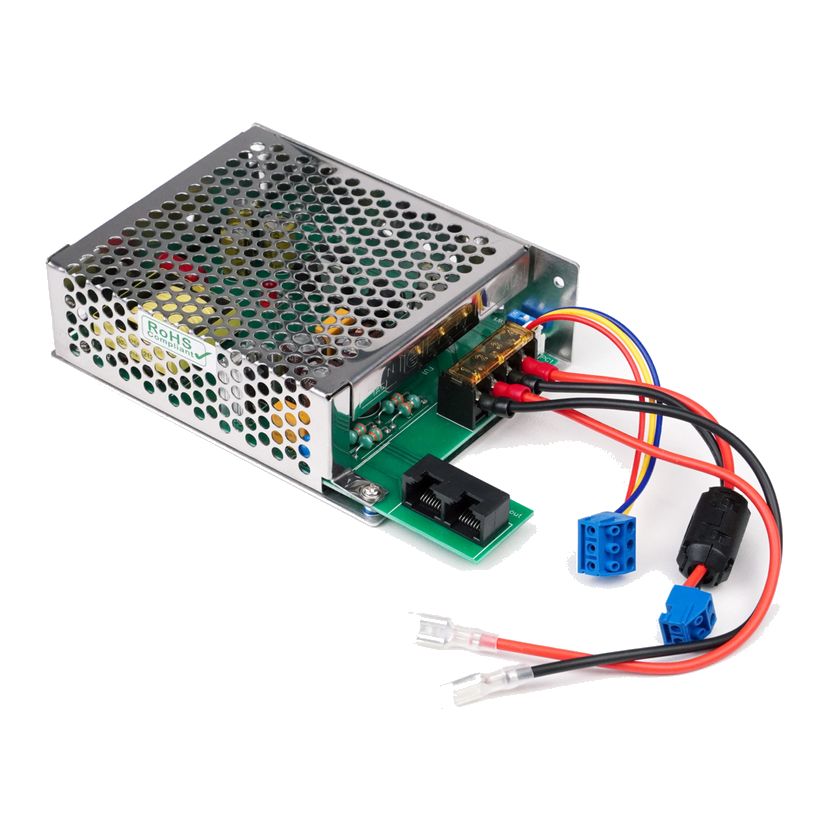

PS-30 (PoE)Источник питания для контроллеров RusGuard с поддержкой Power over Ethernet — заменяет их встроенный блок питания.

Максимальный ток нагрузки	не более 3А (ограничено инжектором)
Входное напряжение	150-253V при 50Hz
Рекомендуемая ёмкость АКБ	7Ah
Стандарты PoE	IEEE 802.3AF, AT и 802.3BT
Рабочая температура	-40°C до +55°C
Габариты	165×99×39 мм
Масса	0,32 кг (нетто)

Как это работает и подключается

PS-30 — бесперебойное питание контроллеров RusGuard напряжением 12 В постоянного тока.
PS-30 (PoE) служит заменой встроенным источникам питания в контроллерах RusGuard с поддержкой PoE и рассчитан на стандарты IEEE 802.3AF, AT и 802.3BT; для контроллеров без PoE нужна обычная модель PS-30.

Монтаж

Обе модели рассчитаны на переменное входное напряжение 150-253V при 50Hz.
Рекомендуемая ёмкость АКБ — 7 А·ч для обеих моделей.

Примеры

Обычный контроллер

PS-30 работает со всеми стандартными контроллерами RusGuard.

Контроллер с PoE

Для контроллеров, отмеченных как «PoE», нужна отдельная модель PS-30 (PoE) — обычный PS-30 для них не подходит.

Частые вопросы

Подходит ли PS-30 для PoE-контроллера?

Нет, страница производителя прямо указывает: для контроллеров с поддержкой PoE нужна отдельная модель PS-30 (PoE).

Какая ёмкость АКБ нужна для резерва?

Страница рекомендует 7 А·ч для обеих моделей.

Нюансы и грабли

PS-30 и PS-30 (PoE) не взаимозаменяемы: PoE-контроллерам нужна модель PoE, обычным — PS-30; страница производителя прямо разделяет эти сценарии.
У PS-30 (PoE) выходной ток ограничен инжектором и заявлен как «не более 3А» — страница не приводит для этой модели отдельного значения выходного напряжения, поэтому переносить 13,8V с модели PS-30 на PoE-версию нельзя.
Рабочий диапазон температур отличается: PS-30 — до +50°C, PS-30 (PoE) — до +55°C; габариты также разные (130 мм и 165 мм по длине).
