SC&T · 4-портовые PoE-коммутаторы-удлинители, комплект IP09PH + удалённый блок

IP09PHK и IP09CPHK — 4-портовый PoE-удлинитель до 500 м по CAT5e или коаксиалу

IP09PH на объекте раздаёт PoE на 4 порта, по 30 Вт на порт (802.3af/at), до 500 м до удалённого блока: IP09PR по CAT5e или IP09CPR по коаксиалу. Питание 24…56 В.

4-портовые удлинители PoE SC&T IP09PHK (CAT5e) и IP09CPHK (коаксиал)

Модели семейства

IP09PHK (IP09PH + IP09PR)Комплект для CAT5e: IP09PH с портом RJ45 на стороне линии.

Дальность	100 Мбит/с — 500 м
Порты IP09PH	вход 1 × BNC 75 Ом и 1 × RJ45 (жёлтый), выход 4 × RJ45 (чёрные)
PoE	IEEE 802.3af/at, до 30 Вт на порт
Защита RJ45	15 кВ ESD, 40 А EFT, 25 А surge
Потребление	IP09PH 6 Вт, IP09PR 1 Вт
Габариты IP09PH	167 × 112,5 × 40 мм
Масса	IP09PH 488,9 г, IP09PR 199 г
Температура	работа 0…50 °C, хранение −20…85 °C

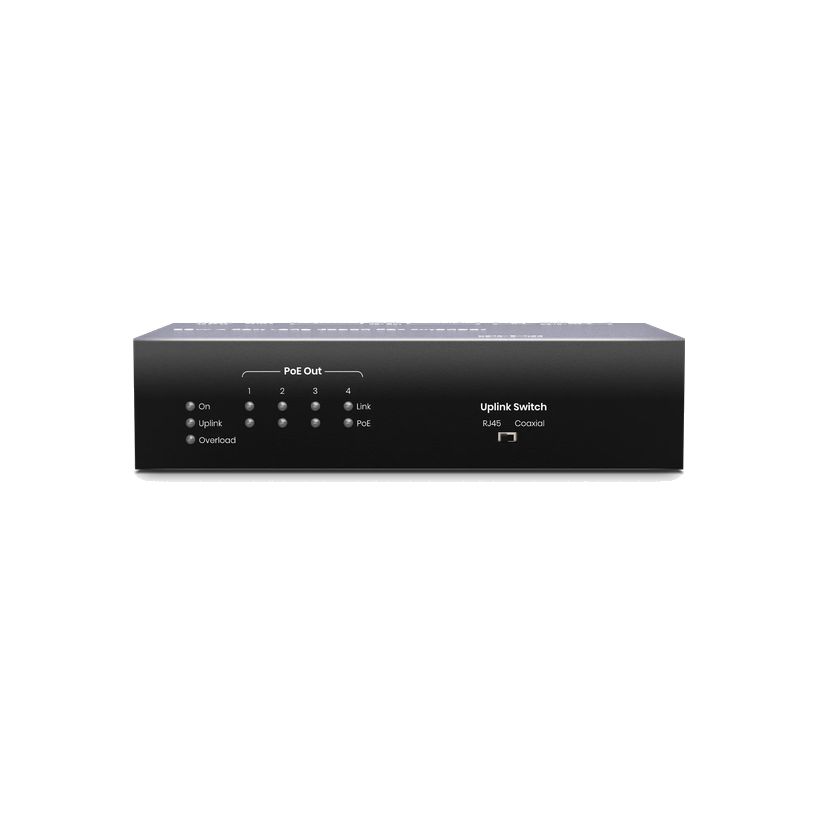

IP09CPHK (IP09PH + IP09CPR)Комплект для коаксиала: удалённый блок IP09CPR с BNC.

Дальность	100 Мбит/с — 500 м; 10 Мбит/с — 1000 м
Порты IP09PH	вход 1 × BNC 75 Ом и 1 × RJ45, выход 4 × RJ45
PoE	IEEE 802.3af/at, до 30 Вт на порт
Защита	RJ45: 30 кВ ESD, 40 А EFT, 30 А surge; BNC: 30 кВ ESD, 40 А EFT, 2 кА surge
Потребление	IP09PH 6 Вт, IP09CPR 1 Вт
Габариты	IP09PH 167 × 112,5 × 40 мм; IP09CPR 67 × 135 × 27 мм
Масса	IP09CPR 215 г
Температура	работа 0…50 °C, хранение −20…85 °C

Как это работает и подключается

Питание: от IP09PR/IP09CPR (от PoE-коммутатора или адаптера 48…56 В) или от внешнего адаптера на IP09PH (AUX DC 24…56 В).
Мощность, оставшаяся для камер, по дальности, Вт (100/200/300/400/500 м). IP09PHK (CAT5e): 90 Вт PoE (адаптер 56 В к IP09PR) 48,6/34,5/23,6/20,1/16,6; 60 Вт PoE (адаптер 48 В) 35,7/32,2/23,6/20,1/16,6; 30 Вт (ZyXEL GS1900-8HP) 16,6/15,4/14,2/13,1/13,1.
IP09CPHK, RG6U: 90 Вт 44,0/32,2/21,3/17,8/14,3; 60 Вт 35,7/31,0/21,3/17,8/13,1; 30 Вт 16,6/15,4/14,3/13,1/10,7. RG59: 90 Вт 44,0/21,3/16,6/11,9/9,5; 60 Вт 35,7/21,3/17,8/11,9/9,5; 30 Вт 16,6/13,1/11,9/9,5/7,2.
Светодиоды IP09PH: On, Uplink (синий: 100 Мбит/с — горит, 10 Мбит/с — мигает), Overload (красный — перегрузка по PoE), Link 1–4, PoE 1–4.
Выбор uplink — переключателем: RJ45 или Coaxial (BNC). В IP09PH есть термостатный вентилятор и консольный порт для обновления прошивки.
Выходная мощность IP09PH по классам PD: Class 0 (802.3af) 15,4 Вт → на PD 12,95 Вт; Class 4 (802.3at) 30 Вт → 25,5 Вт; для классов 5–7 (802.3bt) в таблице указаны 45, 60, 75 Вт.

Монтаж

Перемычки P9–P16 задают для каждого порта End-span (по умолчанию) или Mid-span; P7/P8 — повышение напряжения. Менять только при отключённом питании.
Комплект: IP09PH — 1, удалённый блок (IP09PR или IP09CPR) — 1, винтов 6, дюбелей 6, комплект резиновых ножек.
Настенный монтаж IP09PH: два отверстия, дюбели, винты с зазором 2 мм от стены, блок вешается и сдвигается вниз.
Рекомендуется адаптер 56 В, чтобы не терять мощность на длинной линии.

Примеры

Перекрёсток, парковка, крупный объект

Документы называют: большие площади — перекрёстки, супермаркеты, парковки, заводы; 4 PoE-камеры на одну линию.

Частые вопросы

Сколько камер?

4 порта PoE на IP09PH, до 30 Вт на порт.

Чем питать IP09PH?

От IP09PR/IP09CPR или внешним адаптером на разъём AUX DC 24…56 В.

Нюансы и грабли

IP09PHK работает только с IP09PR, IP09CPHK — только с IP09CPR.
Для IP09PHK в «Features» написано «over a coaxial cable» — по названию и схеме комплекта это CAT5e-линия (опечатка в документе).
Медь-стальной и многожильный кабель ухудшает передачу мощности; нужна моножила.
Мощность на камере падает с расстоянием: на 500 м остаётся 16,6 Вт (CAT5e) или 14,3 Вт (RG6U) при лучшем питании, а по RG59 — 9,5 Вт.
Строка питания в спецификации IP09PHK (адаптер 56 В 2,1 А и 48 В 1,36 А в скобках с Вт) выглядит недостоверной — в карточку не вынесена.
