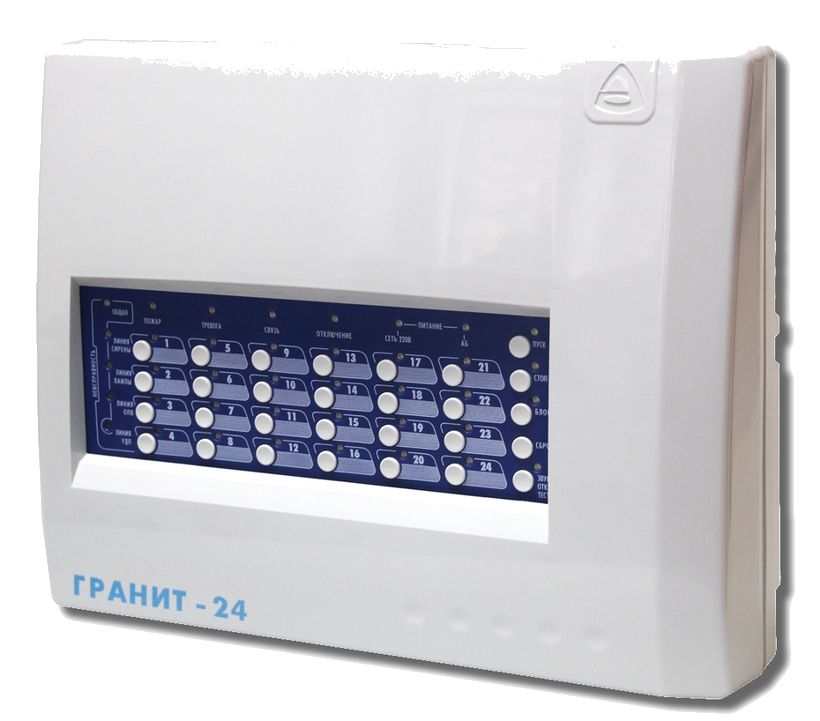

Гранит-16 / Гранит-24 — ППКУОП на 16 или 24 шлейфа с WiFi- или GE-коммуникатором для СПИ «Горизонт»/«Лавина»
Охранно-пожарный приёмно-контрольный прибор на 16 или 24 шлейфа; с WiFi- или GE-коммуникатором — объектовый прибор СПИ «Горизонт» (только Гранит-24) и «Лавина», либо СПИ по SurGard.
Модели семейства
| Шлейфы | 16 |
| Ток от АБ в дежурном режиме | не более 170 мА |
| Ток от АБ в режиме «Пуск»/«Пожар»/«Тревога» | не более 180 мА |
| Шлейфы | 24 |
| Ток от АБ в дежурном режиме | не более 180 мА |
| Ток от АБ в режиме «Пуск»/«Пожар»/«Тревога» | не более 190 мА |
Как это работает и подключается
- Прибор обслуживает 16 (Гранит-16) или 24 (Гранит-24) шлейфа сигнализации с охранными и/или пожарными извещателями; информативность — 18 основных видов извещений.
- Запуск оповещения о пожаре — автоматически по «Пожар1/Пожар2», вручную кнопкой «ПУСК» или дистанционно через устройство дистанционного пуска (УДП).
- С WiFi- или GE-коммуникатором работает в СПИ «Горизонт» (только Гранит-24), «Лавина» или в СПИ других производителей по протоколу SurGard; без коммуникатора — автономно или с передачей на ПЦН по двум каналам «сухих» контактов ПЦН1/ПЦН2.
- Настройки задаются в конфигураторе «Гранит-С», а при работе в СПИ — дополнительно в АРМ администратора «Горизонт»/«Лавина»; первое программирование — только через USB.
- Управление — ключами Touch Memory через порт ТМ, кнопками «1»…«16/24» на панели, удалённо с ПЦН (через каналы коммуникаторов) или считывателем «Портал» (proximity-карты, коды, брелоки) — до 64 идентификаторов в памяти.
Монтаж
- Электропитание — от сети 220 В (187–242 В, не более 20 ВА) с обязательной встроенной АБ 12 В 7 Ач, либо от двух внешних источников 12 В.
- ВНИМАНИЕ: эксплуатация прибора при питании от сети 220 В без аккумуляторной батареи не допускается.
- Считыватель «Портал» требует отдельного питания 12 В.
- Можно подключить до 6 блоков реле ПЦН (БР-24 и/или «ВЕТТА-БР»), не более 48 каналов коммутации суммарно.
- Сопротивление шлейфа: охранного — не более 470 Ом без учёта оконечного резистора, пожарного — не более 220 Ом; оконечный резистор 7,5 кОм.
Примеры
С установленным GE-коммуникатором прибор передаёт извещения по GSM/GPRS и/или Ethernet, отправляет SMS и дозванивается на до 3 телефонных номеров.
Без коммуникатора прибор работает локально: два канала на ПЦН «сухими» контактами реле ПЦН1/ПЦН2, управление ключами Touch Memory или кнопками на панели.
Частые вопросы
Сколько шлейфов у Гранит-16 и Гранит-24?
16 и 24 соответственно; остальные параметры (питание, память ключей, реле) одинаковы у обеих версий.
Можно ли работать без коммуникатора?
Да, автономно или с передачей тревог на ПЦН по двум каналам «сухих» контактов реле ПЦН1/ПЦН2.
Какая ёмкость АБ нужна?
Встроенная АБ номинальной ёмкостью 7 Ач, напряжение питания от АБ — 11,8–14,0 В.
Нюансы и грабли
- СПИ «Горизонт» поддерживает только Гранит-24 — для Гранит-16 этот канал передачи недоступен.
- WiFi- и GE-коммуникаторы, блоки реле ПЦН БР-24/«ВЕТТА-БР» в комплект не входят, заказываются отдельно.
- Степень защиты оболочки IP20, повышается до IP40 только при монтаже прибора на ровной поверхности — не путать со степенью защиты в открытом монтаже.
- Короткие нарушения шлейфа (менее 200 мс) прибор не регистрирует, длительность более 350 мс регистрируется всегда — промежуточные значения не гарантированы.
Документация
- Сибирский Арсенал — Приборы приёмно-контрольные и управления охранно-пожарные Гранит-16, Гранит-24 (с GE-коммуникатором), руководство по эксплуатации САПО.425519.063РЭ (11.2022)
