Сибирский Арсенал · ППКУОП со встроенным GSM-коммуникатором

Гранит-3А/5А/8А/12А GSM — ППКУОП со встроенным GSM-коммуникатором и термодатчиками

Охранно-пожарный приёмно-контрольный прибор на 3, 5, 8 или 12 шлейфов со встроенным GSM-коммуникатором «Гранит»: голосовой дозвон и SMS до 16 телефонов, внешние термодатчики коммуникатора.

Модели семейства

Гранит-3А GSM3 шлейфа сигнализации.

Шлейфы	3
Ток от АБ в дежурном режиме	не более 50 мА
Ток от АБ в режиме «Пуск»/«Пожар»/«Тревога»	не более 70 мА

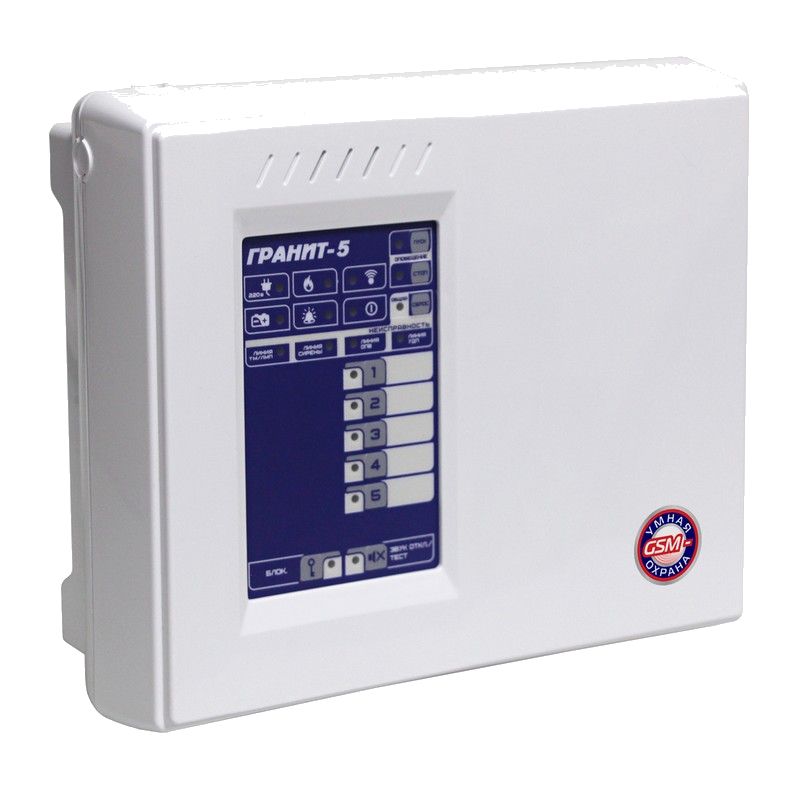

Гранит-5А GSM5 шлейфов сигнализации.

Шлейфы	5
Ток от АБ в дежурном режиме	не более 65 мА
Ток от АБ в режиме «Пуск»/«Пожар»/«Тревога»	не более 85 мА

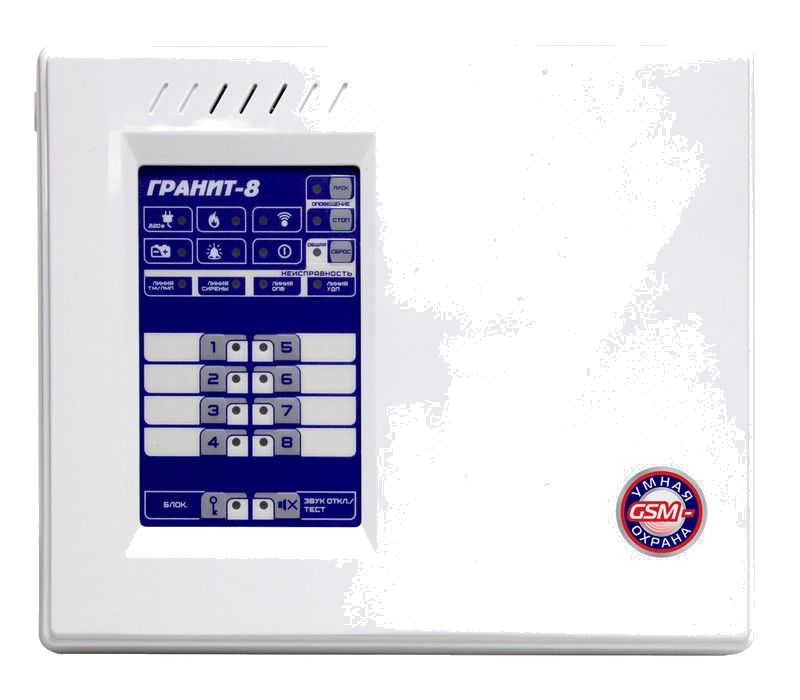

Гранит-8А GSM8 шлейфов сигнализации.

Шлейфы	8
Ток от АБ в дежурном режиме	не более 75 мА
Ток от АБ в режиме «Пуск»/«Пожар»/«Тревога»	не более 95 мА

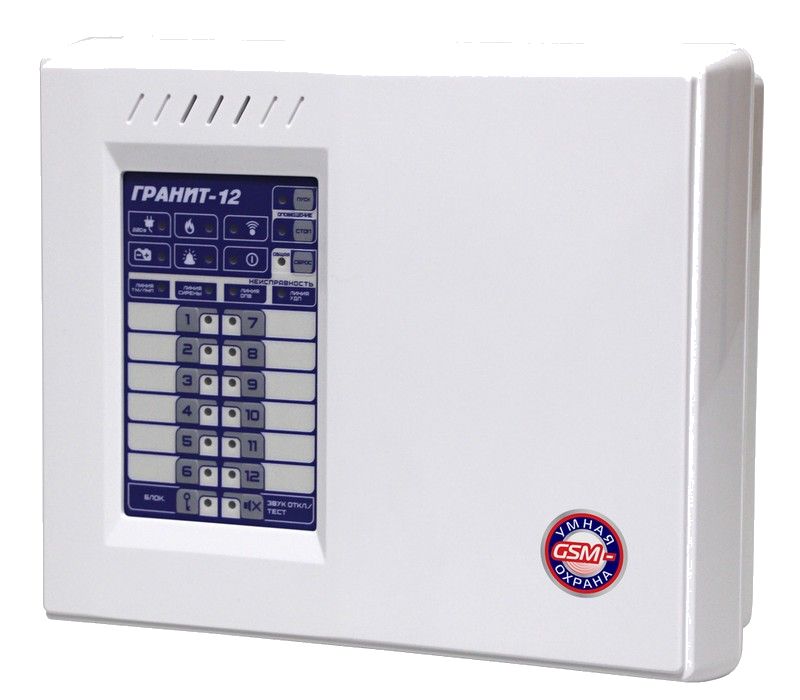

Гранит-12А GSM12 шлейфов сигнализации.

Шлейфы	12
Ток от АБ в дежурном режиме	не более 100 мА
Ток от АБ в режиме «Пуск»/«Пожар»/«Тревога»	не более 120 мА

Как это работает и подключается

Прибор обслуживает 3, 5, 8 или 12 шлейфов сигнализации и передаёт информацию о тревожных и прочих событиях на телефоны оповещения по каналам GSM голосом и/или SMS.
Встроенный GSM-коммуникатор «Гранит» программируется с компьютера через USB в ПО «ArsProg Гранит».
Управление — ключами Touch Memory через порт ТМ, кнопками «1»…«3/5/8/12» на панели, удалённо звонком или SMS через GSM-канал, либо считывателем «Портал» (proximity-карты, коды, брелоки) — до 64 идентификаторов.
Буфер извещений хранит до 40 событий; максимум 16 телефонов оповещения.

Монтаж

Электропитание — от сети 220 В (187–242 В, не более 15 ВА) с обязательной АБ, либо от внешнего ИП 12 В; АБ — 7 или 4,5 Ач.
ВНИМАНИЕ: эксплуатация при питании от сети 220 В без аккумуляторной батареи не допускается.
ВНИМАНИЕ: при работе с коммуникатором обязательно должна быть установлена программируемая тактика (перемычки J1, J2, J3 замкнуты).
Считыватель «Портал» требует отдельного питания 12 В.

Примеры

Охрана объекта без ПЦН

Встроенный GSM-коммуникатор «Гранит» сам дозванивается и рассылает SMS на телефоны оповещения (до 16 номеров) — отдельный пульт наблюдения не обязателен.

Контроль температуры в помещении

Коммуникатор поддерживает подключение термодатчиков и измеряет температуру в диапазоне от -50 до +125 °C.

Частые вопросы

Сколько телефонов можно указать для оповещения?

До 16 номеров; передача — голосом и/или SMS через встроенный GSM-коммуникатор «Гранит».

Нужен ли отдельный ПЦН?

Нет, встроенный GSM-коммуникатор сам оповещает телефоны пользователей; работа с ПЦН по протоколам СПИ в этой линейке не описана.

Нюансы и грабли

Без замкнутых перемычек J1–J3 (программируемая тактика) коммуникатор не работает — типичная причина «не звонит и не шлёт SMS» при первом включении.
Реле ПЦН3 рассчитано на иные параметры, чем ПЦН1/ПЦН2/ПЦН4: до ~250 В / 3 А против 100 В / 100 мА — не путать при подключении внешних цепей.
Степень защиты корпуса IP20, до IP40 — только при монтаже на ровной поверхности.

Документация

Сибирский Арсенал — Приборы приёмно-контрольные и управления охранно-пожарные Гранит-3А GSM, Гранит-5А GSM, Гранит-8А GSM, Гранит-12А GSM, руководство по эксплуатации САПО.425519.028-01РЭ (20.10.2022)
