БРЛ-03 — ретранслятор RS-485 с гальванической развязкой, IP20/IP65

Удлиняет линию RS-485 между БЦП и сетевыми устройствами, развязывает участки и ветвит линию; исполнения IP20 (-10…+50°C) и IP65 (-40…+50°C, вариант БРЛ-03К — до -50°C).

Модели семейства

БРЛ-03 IP20пластиковый корпус для установки внутри помещений.

Питание	постоянное 10,0…28,0 В; ток потребления не более 100 мА
Линия связи	RS-485, 9600/19200 бит/с; экранированная (неэкранированная) витая пара 3-5 категории с возвратным проводом; до 1200 м на каждый вход/выход
СУ на линии	до 128 сетевых устройств, подключаемых к БРЛ
Надёжность	средняя наработка на отказ не менее 60000 ч; среднее время восстановления при ремонте не более 30 мин; готовность к работе не более 1 с
Степень защиты	IP20
Условия	-10…+50°C, влажность 0…93% при +40°C
Габариты	165×110×32 мм, масса 0,4 кг

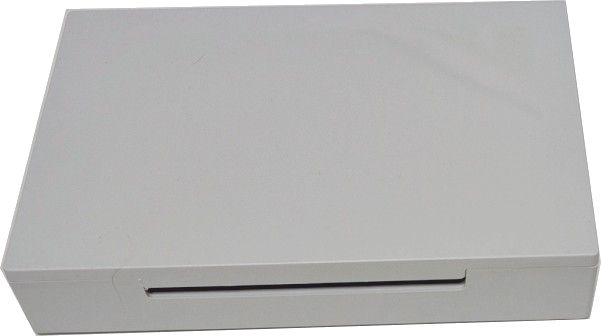

БРЛ-03 IP65 / БРЛ-03К IP65герметичный корпус для уличных и холодных объектов; БРЛ-03К — расширенный низкотемпературный диапазон.

Степень защиты	IP65
Условия	БРЛ-03 IP65 — -40…+50°C; БРЛ-03К IP65 — -50…+50°C
Габариты	171×143×55 мм
Электрические характеристики	совпадают с исполнением IP20: 10,0…28,0 В, до 100 мА, RS-485 9600/19200 бит/с, до 1200 м на вход/выход, до 128 СУ

Как это работает и подключается

Структурная схема: приёмо-передающее устройство RS-485 на каждый вход/выход, схемы гальванической развязки по постоянному току на оптронах, схема управления полудуплексным режимом, блок питания с трансформаторной развязкой обмоток и датчик вскрытия корпуса.
Гальваническая развязка разделяет участки линии связи по постоянному току — неисправность или помеха на одном участке не передаётся напрямую на другой.

Монтаж

Все подключения — при обесточенных устройствах; линия связи — экранированная или неэкранированная витая пара 3-5 категории с возвратным проводом, до 1200 м на каждый вход/выход.
Выбирать исполнение по месту установки: IP20 — для отапливаемых помещений, IP65 (или IP65К для морозов до -50°C) — для улицы и неотапливаемых зон.

Примеры

Увеличение длины линии RS-485

Автоматическое переключение направления передачи позволяет продлить линию за пределы обычного лимита RS-485 без потери связи с БЦП.

Ветвление линии БЦП-СУ

БРЛ разводит один вход в несколько выходов, каждый до 1200 м, гальванически развязанных друг от друга.

Уличный шкаф в мороз

БРЛ-03К в исполнении IP65 работает до -50°C — для необслуживаемых уличных шкафов в холодном климате.

Частые вопросы

Зачем нужен БРЛ-03, если СУ и так работают по RS-485?

Он увеличивает суммарную длину линии (до 1200 м на каждый вход/выход с автопереключением направления), гальванически развязывает участки и позволяет разветвить линию БЦП-СУ.

Чем IP65 отличается от IP65К?

Электрически они совпадают; IP65К (БРЛ-03К) рассчитан на более широкий диапазон температур — до -50°C против -40°C у обычного IP65-исполнения.

Нюансы и грабли

На одну линию, подключаемую к БРЛ, можно повесить до 128 СУ — считать этот лимит отдельно для каждого входа/выхода, а не суммарно на всё устройство без проверки схемы.
БРЛ-03 IP65 и БРЛ-03К IP65 внешне совпадают, но рассчитаны на разный минимум температуры (-40°C против -50°C) — для по-настоящему холодных объектов уточнять именно К-исполнение.
Среднее время восстановления при ремонте — 30 минут: это ориентир для расчёта резервирования линии, а не гарантия срока для конкретного случая.

Документация

Сигма-ИС — БРЛ-03, Руководство по эксплуатации НЛВТ.425661.112РЭ, ред. 10 от 01.12.2025
