БРЛ-04 / БРЛ-04 DIN — ретранслятор на 3 линии RS-485

Три линии RS-485 (две гальванически изолированы от питания), увеличивает длину линии и ветвит связь БЦП-СУ; исполнения на стену (IP30) и на DIN-рейку (IP20).

Модели семейства

БРЛ-04настенный монтаж, IP30.

Питание	постоянное 10,0…28,0 В; ток потребления не более 100 мА
Линии связи	3 линии RS-485 (ЛС2 и ЛС3 изолированы от цепей питания, ЛС1 не изолирована); скорость 9600…57600 бит/с; до 1200 м на каждый вход/выход на витой паре 3-5 категории с возвратным проводом
На линии	до 32 БРЛ на одной линии связи
Надёжность	средняя наработка на отказ не менее 60000 ч; восстановление при ремонте не более 30 мин; готовность к работе не более 1 с
Степень защиты	IP30
Условия	-40…+50°C, влажность 0…93% при +40°C
Габариты	90×56×31 мм, масса не более 0,1 кг

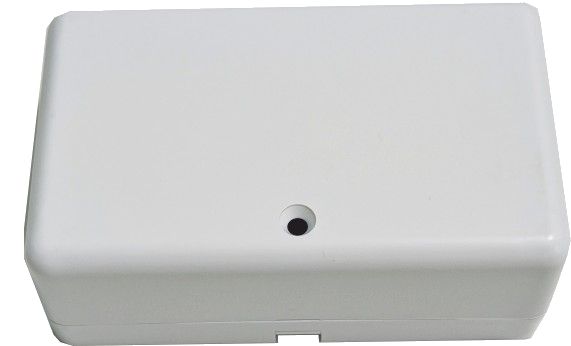

БРЛ-04 DINмонтаж на 35-мм DIN-рейку, IP20; замена без разборки — снимается с рейки защёлкой.

Степень защиты	IP20
Габариты	53,3×96×58 мм
Электрические характеристики	совпадают с БРЛ-04: 10,0…28,0 В, до 100 мА, 3 линии RS-485, 9600…57600 бит/с, до 1200 м на вход/выход, до 32 БРЛ на линии, -40…+50°C

Как это работает и подключается

БРЛ содержит три линии RS-485: ЛС1 (ХТ1) не изолирована от цепей питания, ЛС2 (ХТ2) и ЛС3 (ХТ3) изолированы — не рекомендуется делать длинные линии именно на ЛС1 из-за меньшей помехозащищённости.
На плате — клеммы питания и линий связи, индикаторы и настроечные перемычки под крышкой.
Совместимость гарантирована только в составе ИСБ ИНДИГИРКА; работа с другими реализациями протокола RS-485 не гарантируется и требует индивидуальной проверки.

Монтаж

Все подключения — при обесточенных устройствах; линия связи — экранированная или неэкранированная витая пара 3-5 категории с возвратным проводом.
БРЛ-04 крепится на стену, БРЛ-04 DIN — на 35-мм DIN-рейку; DIN-исполнение снимается с рейки без разборки корпуса.
На одну линию связи — не более 32 БРЛ; допустимую длину линии свыше 1200 м рассчитывать только при явном запасе по нагрузке передатчиков и снижении скорости до 10000 бит/с.

Примеры

Три независимые линии с одного блока

Одна линия (ЛС1) не изолирована от питания, две (ЛС2, ЛС3) — гальванически изолированы; можно развести СУ по разным изолированным веткам.

Замена без разборки на DIN-рейке

БРЛ-04 DIN снимается с рейки отжатием защёлки — устройство менять без вскрытия корпуса и разборки.

Удлинение линии на медленной скорости

При недоиспользовании нагрузочной способности передатчиков RS-485 длину линии можно пропорционально увеличить свыше номинальных 1200 м, если работать на скорости до 10000 бит/с.

Частые вопросы

Сколько линий RS-485 у БРЛ-04?

Три: ЛС1 не изолирована от питания, ЛС2 и ЛС3 гальванически изолированы.

Чем БРЛ-04 DIN отличается от обычного БРЛ-04?

Только конструктивно — монтаж на DIN-рейку (IP20) вместо настенного крепления (IP30); электрические характеристики совпадают.

Нюансы и грабли

ЛС1 не изолирована от питания — на длинных линиях подверженных помехам лучше использовать изолированные ЛС2/ЛС3, а не ЛС1.
БРЛ-04 (IP30) и БРЛ-04 DIN (IP20) — разная степень защиты при одинаковой электрике; для сырых или запылённых мест выбирать по паспортной степени защиты, не по привычной модели.
Увеличение длины линии выше 1200 м требует одновременно недоиспользованной нагрузки передатчиков RS-485 и снижения скорости до 10000 бит/с — нельзя просто удлинить кабель на штатной скорости 57600 бит/с.

Документация

Сигма-ИС — БРЛ-04, Руководство по эксплуатации НЛВТ.425661.113РЭ, ред. 5 от 02.12.2025
