БРШС-Ех — искробезопасный блок расширения шлейфов для взрывоопасных зон

Блок принимает тревоги от устройств и извещателей во взрывоопасных зонах, передаёт на БЦ-А «Ладога-А» или автономно. Три исполнения — по числу искробезопасных шлейфов и источников питания.

Блок расширения шлейфов сигнализации БРШС-Ех

Модели семейства

БРШС-Ех8 искробезопасных ШС, 2 источника питания.

Искробезопасные ШС	8
Источники питания (ПИ)	2×100 мА
Маркировка взрывозащиты	[Exia]IIC X
Максимальный ток потребления	1,5 А
Степень защиты оболочки	IP20
Диапазон рабочих температур	-40…+55 °C
Диапазон напряжений питания	8…28 В
Габариты / масса	250×220×45 мм / не более 1,5 кг

БРШС-Ех исполнение 18 искробезопасных ШС, 5 источников питания.

Искробезопасные ШС	8
Источники питания (ПИ)	5×100 мА
Маркировка взрывозащиты	[Exia]IIC X
Максимальный ток потребления	2 А
Степень защиты оболочки	IP20
Диапазон рабочих температур	-40…+55 °C
Диапазон напряжений питания	8…28 В
Габариты / масса	250×220×45 мм / не более 1,5 кг

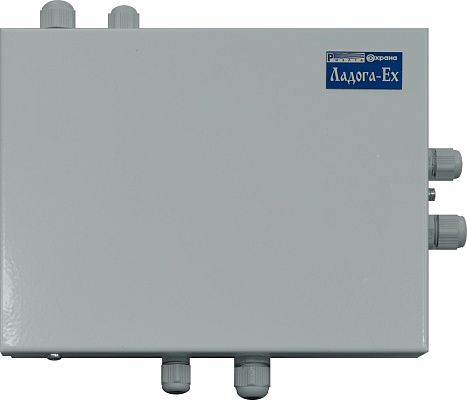

БРШС-Ех исполнение 22 искробезопасных ШС, ретрансляция сопротивления шлейфов вместо реле.

Искробезопасные ШС	2
Источники питания (ПИ)	2×100 мА
Маркировка взрывозащиты	[Exia]IIC X
Максимальный ток потребления	0,8 А
Ретрансляция сопротивления ШС	100 Ом…24 кОм
Степень защиты оболочки	IP65
Диапазон рабочих температур	-40…+55 °C
Диапазон напряжений питания	8…28 В
Габариты / масса	290×180×60 мм / не более 1,5 кг

Как это работает и подключается

БРШС-Ех — искробезопасное электрооборудование с видом взрывозащиты «искробезопасная электрическая цепь» уровня «iа» по ТР ТС 012/2011, ГОСТ 30852.10-2002.
Работает в составе прибора приёмно-контрольного охранного ППКО «Ладога-А» БФЮК.425513.001 ТУ или отдельно.
Контролирует состояние ШС по сопротивлению: для ШС с оконечным резистором «Норма» — 4,2…11 кОм, «Тревога» — 3,8 кОм и менее или 13 кОм и более.
Регистрирует нарушение охранного ШС длительностью 500 мс и более; сохраняет «Норму» при нарушении до 200 мс.
Средняя наработка на отказ — не менее 60 000 ч, средний срок службы — не менее 10 лет.

Монтаж

Подключение клеммными соединениями под винт: ШС, адресная линия связи с БЦ-А, цепь питания БРШС-Ех, цепи питания электротехнических устройств, выходы трансляции сопротивления.
Номер зоны охраны в составе ППКО «Ладога-А» задаётся в диапазоне 1…80 с дискретностью 8.
Оснащён встроенным микропереключателем контроля вскрытия корпуса.
При работе без блока центрального БЦ-А, напрямую с блоком релейных выходов БРВ-А, тактика работы БРШС-Ex определяется как «ШС с оконечным резистором».

Примеры

Охранная зона в Ex-зоне

БРШС-Ех обеспечивает имитостойкость ШС в составе «Ладога-Ех» при конфигурировании зоны как охранной.

Пожарная зона повышенной информативности

При конфигурировании зоны как пожарной БРШС-Ех передаёт на БЦ-А состояния «Норма», «Пожар-1», «Пожар-2», «КЗ», «Обрыв» по сопротивлению ШС.

Частые вопросы

Сколько шлейфов у БРШС-Ех?

У базового исполнения и исп.1 — по 8 искробезопасных ШС, у исп.2 — 2 ШС.

Можно ли использовать БРШС-Ех без БЦ-А?

Да, отдельно с блоком релейных выходов БРВ-А (для базового исполнения и исп.1) — тактика ШС в этом случае определяется как «ШС с оконечным резистором».

Нюансы и грабли

Гарантийный срок хранения — 63 месяца со дня изготовления, гарантия эксплуатации — 60 месяцев со дня ввода в пределах срока хранения; следить за датой изготовления при долгом хранении на складе.
Исполнение 2 отличается от базового и исп.1 не только числом ШС (2 вместо 8), но и типом выхода — ретрансляция сопротивления вместо реле через БРВ-А; при заказе на замену уточнять тип выходов.
Уровень индустриальных радиопомех БРШС-Ex не должен превышать значения ГОСТ Р 50009-2000 по методу ЭИ 1 — учитывать при подборе места установки рядом с другой электроникой.

Документация

РИЭЛТА — Устройства охранно-пожарной сигнализации «Ладога-Ех», паспорт БФЮК.425513.004 ПС
