I-756xU — USB-конвертеры в RS-232/422/485: изоляция 2500 В, три канала RS-485, DIN-рейка

Конвертеры USB в RS-232/RS-422/RS-485: I-7560U, изолированный I-7561U и трёхканальный I-7563U. До 921,6 кбит/с, питание от USB, изоляция 2500 В.

Преобразователи интерфейсов I-756xU (I-7560U / I-7561U / I-7563U)

Модели семейства

I-7560Uконвертер USB — RS-232 (9-проводный), без изоляции

Интерфейсы	USB (полное соответствие USB 1.1, 2.0 и 3.0) — RS-232: TxD, RxD, RTS, CTS, DSR, DTR, DCD, RI, GND; без гальванической изоляции
Скорость	от 300 бит/с до 921,6 кбит/с
Разъёмы	RS-232 — 9-контактный D-Sub «папа»; USB — тип B; кабель CA-USB18 (1,8 м) в комплекте
Питание	+5 В от шины USB, внешний блок питания не требуется; потребление 0,3 Вт
Индикация	красный — питание включено; мигание жёлтым — последовательный порт занят
Корпус	пластик, огнестойкий материал UL94-V0; 33×60×15 мм
Условия	рабочая температура −25…+75°C, хранение −30…+75°C; влажность 10–90% без конденсации
Самотест	замкнуть RxD и TxD (Pin 02 <-> Pin 03), проверка утилитой Test2COM

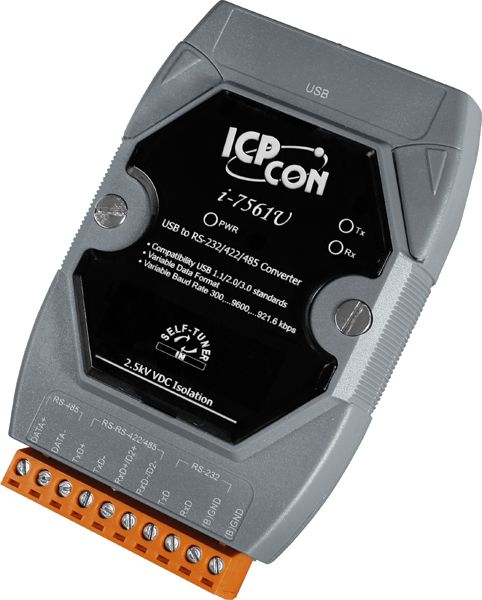

I-7561Uизолированный конвертер USB — RS-232/RS-422/RS-485, DIN-рейка

Интерфейсы	USB 1.1/2.0/3.0; последовательный: 3-проводный RS-232 (TxD, RxD, GND), 4-проводный RS-422 (TxD+, TxD−, RxD+, RxD−), 2-проводный RS-485 (Data+, Data−); RS-232, RS-422 и RS-485 одновременно не используются
Изоляция и защита	2500 В постоянного тока; ESD-защита; автоматическое управление направлением RS-485 (Self-Tuner ASIC)
Дальность	до 1 200 м на 9,6 кбит/с; до 400 м на 115,2 кбит/с (замеры на кабеле Belden 9841 2P; с другим кабелем дальность может отличаться)
Скорость	от 300 бит/с до 921,6 кбит/с
Перемычка JP3	Type 1 — 1 канал RS-485; Type 2 — 1 канал RS-422 (обе — пины 2–3, заводская установка); Type 3 — 2 канала RS-485 со звездой (пины 1–2); Type 4 — 1 канал RS-232; перезагрузка модуля после переключения не нужна
Разъёмы	съёмный 10-контактный клеммный блок; USB — тип B; кабель CA-USB18 (1,8 м) в комплекте
Питание	+5 В от USB; потребление 0,5 Вт
Индикация	PWR — красный; Rx — мигание оранжевым; Tx — мигание зелёным
Корпус и монтаж	пластик UL94-V0; 72×115×35 мм; монтаж на DIN-рейку, на стену или стопкой на другой модуль
Условия	рабочая температура −25…+75°C, хранение −30…+75°C; влажность 10–90% без конденсации
Самотест	замкнуть RxD и TxD (Pin 07 <-> Pin 08), проверка утилитой Test2COM

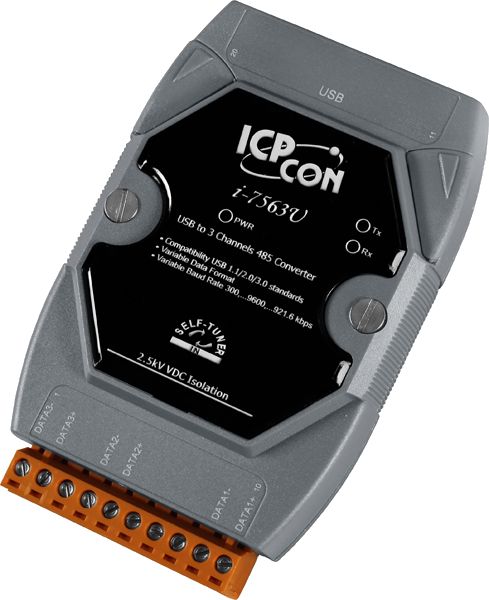

I-7563Uизолированный конвертер USB — 3 канала RS-485, активная звезда

Интерфейсы	USB 1.1/2.0/3.0; RS-485 3 канала: Data1+, Data1−; Data2+, Data2−; Data3+, Data3− — для активной звездообразной топологии; каждый канал на отдельном драйвере RS-485
Изоляция и защита	2500 В постоянного тока; ESD-защита; Self-Tuner ASIC автоматически подстраивает скорость и формат данных
Дальность	до 1 200 м на 9,6 кбит/с; до 400 м на 115,2 кбит/с (замеры на кабеле Belden 9841 2P; с другим кабелем дальность может отличаться)
Скорость	от 300 бит/с до 921,6 кбит/с
Разъёмы	съёмный 10-контактный клеммный блок; USB — тип B; кабель CA-USB18 (1,8 м) в комплекте
Питание	+5 В от USB; потребление 0,5 Вт
Корпус и монтаж	пластик UL94-V0; 72×115×35 мм; монтаж на DIN-рейку, на стену или стопкой на другой модуль
Условия	рабочая температура −25…+75°C, хранение −30…+75°C; влажность 10–90% без конденсации
Самотест	два модуля I-7563U: Data1+ первого к Data1+ второго (Pin 10 <-> Pin 10), Data1− к Data1− (Pin 09 <-> Pin 09), проверка утилитой Test2COM (COM2/COM3)

Как это работает и подключается

Конвертер подключается одной стороной в USB-порт ПК (разъём Type-B, кабель 1,8 м в комплекте), другой — к последовательному устройству: DB-9 у I-7560U или съёмный 10-контактный клеммный блок у I-7561U/I-7563U.
Питание — только от шины USB (+5 В), внешний блок питания не нужен.
Драйверы полностью Plug and Play: поддерживаются Linux и Windows 98/ME/2000, 32/64-битные XP/Vista/7/8/10; установщик USB-2514_tM-7561_I-756xU_Driver_xxxx.exe — на CD (папка NAPDOS\UsbConverter\I-756xU_series) или FTP ICP DAS; каталог установки по умолчанию C:\ICPDAS\USB_2514_tM_7561_I_756xU.
После установки ОС создаёт виртуальный COM-порт: номер проверяется в Device Manager («Ports (COM & LPT)») — маппинг портов назначается автоматически и зависит от ПК.
У I-7561U режим выхода выбирается перемычкой JP3 под крышкой (два винта): один из четырёх типов — RS-485 / RS-422 / двухканальный RS-485 (звезда) / RS-232; одновременно работает только один тип.
I-7563U — трёхканальный хаб RS-485: каждый канал содержит отдельный драйвер RS-485, что поддерживает звездообразную топологию проводки.
Проверка после установки — утилитой Test2COM.exe: COM-порт из Device Manager, 8 бит данных, без чётности, 1 стоп-бит, все скорости от 300 до 921600; критерий успеха — «Failed Test: 0».
Удаление драйвера — unins000.exe из папки установки.

Монтаж

I-7561U/I-7563U монтируются на DIN-рейку рейкодержателями на нижней стороне корпуса (или на стену, или стопкой на другой модуль); рейки ICP DAS DRS-125 (2 модуля), DRS-240 (3), DRS-360 (5) — нержавеющая сталь с проводом заземления.
Проводка RS-485 — 2-проводная (Data+, Data−), RS-422 — 4-проводная (TxD+, TxD−, RxD+, RxD−), RS-232 — 3- или 9-проводная; схемы включения — в разделе 2.5 руководства.
Дальность линии учитывать по скорости: 1 200 м достижимы только на 9,6 кбит/с и на испытанном кабеле Belden 9841 2P.
Перед самотестом должна быть завершена установка драйвера; тест — замыканием указанных пинов и прогоном Test2COM.
Ограничение по влажности: 10–90% без конденсации — уличные щиты без обогрева не подходят.

Примеры

Ноутбук без COM-порта — к прибору с RS-232

I-7560U даёт полноценный 9-проводный RS-232 (TxD, RxD, RTS, CTS, DSR, DTR, DCD, RI, GND) на DB-9 «папа» через USB; подходит модемам, считывателям, ППК и другому legacy-оборудованию.

Пусконаладка линии RS-485 с гальванической развязкой

I-7561U: изоляция 2500 В постоянного тока, чип Self-Tuner автоматически подстраивает скорость и формат данных сети RS-485; перемычкой JP3 выбирается один из режимов — RS-485, RS-422, двухканальный RS-485 (звезда) или RS-232.

Звезда вместо шины на трёх направлениях

I-7563U — три независимых канала RS-485 (Data1±, Data2±, Data3±), каждый на отдельном драйвере: активный звездообразный хаб для сетей, где шина «точка-точка» неудобна.

Частые вопросы

Чем I-7560U отличается от I-7561U?

I-7560U — только RS-232, 9 сигнальных линий на DB-9, без изоляции, корпус-адаптер 33×60×15 мм. I-7561U — универсальный: RS-232 (3-проводный) / RS-422 / RS-485 на выбор перемычкой, изоляция 2500 В, ESD-защита, клеммный блок, DIN-рейка.

Что такое Self-Tuner в I-7561U/I-7563U?

Встроенный чип, который автоматически подстраивает скорость передачи и формат данных к сети RS-485 и управляет направлением передачи — внешних переключателей скорости не требуется.

Нужно ли конвертеру внешнее питание?

Нет: все три модели питаются +5 В от шины USB, потребление 0,3 Вт (I-7560U) или 0,5 Вт (I-7561U/I-7563U).

Нюансы и грабли

У I-7561U интерфейсы RS-232, RS-422 и RS-485 нельзя использовать одновременно — только один тип выхода, выбранный перемычкой JP3; «воткнуть всё сразу» не получится.
Заводская установка JP3 — пины 2–3 (Type 1/2); для двухканального RS-485 со звездой (Type 3) перемычку нужно переставить на пины 1–2, иначе третий режим не заработает.
I-7560U — без гальванической изоляции: для линий RS-485 в щитах с потенциалами брать I-7561U/I-7563U (2500 В изоляции).
Номер COM-порта назначается системой автоматически: в скриптах и ПО прибора нельзя «зашить» COM4 наугад — сначала Device Manager.
Драйвер ставится с предупреждениями Windows Security («Install»/«Continue Anyway») — это штатный ход установки Bus/D2XX и VCP-пакетов, а не ошибка.
Дальность 1 200 м заявлена для конкретного кабеля (Belden 9841 2P): с другим кабелем расстояние может измениться — закладывать запас.
Гарантия ICP DAS — 1 год с даты поставки; ответственности за последствия применения производитель не несёт (WARNING в руководстве).
В таблице характеристик РЭ скорость записана «300 to 921.6 kbps» — нижняя граница там без единиц. По разделу проверки связи (перебор скоростей от 300 до 921600) это 300 бит/с, а не 300 кбит/с: медленные приборы (1200, 9600 бит/с) конвертер поддерживает.

Документация

I-7560U/7561U/7563U User Manual, USB to RS-232/422/485 Converters, Ver. 1.1, Mar. 2016, ICP DAS CO., LTD. —
Гарантия ICP DAS: 1 год с даты поставки первому покупателю; поддержка service@icpdas.com.
Драйверы и утилиты: CD NAPDOS\UsbConverter\I-756xU_series или ftp.icpdas.com; Test2COM.exe — ftp.icpdas.com/pub/cd/iocard/pci/napdos/multiport/utility/.
