ИБП-12 IP55 / ИБП-24 IP55 — резервированный источник питания с интерфейсом RS-485

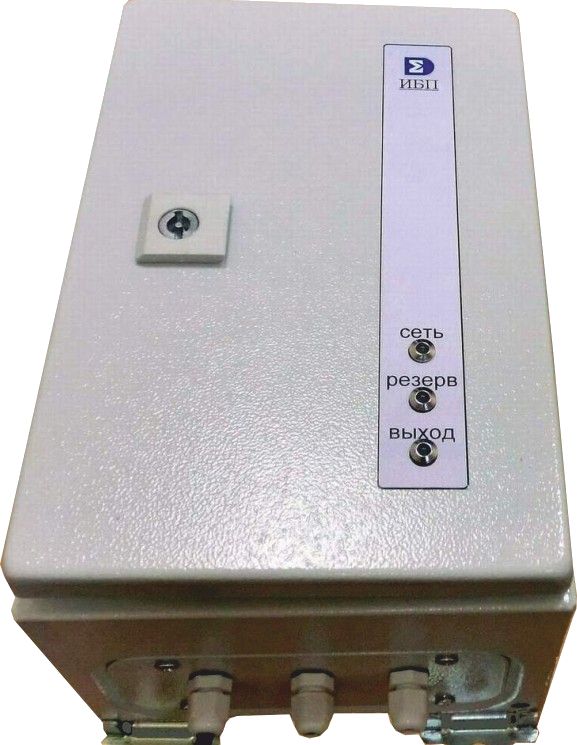

ИБП-12/24 IP55 питает системы ОПС 12/24 В и передаёт состояние на БЦП по RS-485. Металлический корпус с дверью на замке; исп.1 — герметичный IP55 с термостатом АКБ, исп.2 — облегчённый.

Источники вторичного электропитания резервированные ИБП-12 IP55, ИБП-24 IP55

Модели семейства

ИБП-12 IP55Выходное напряжение 12 В, исп.1 (-40…+50 °C, IP55) и исп.2 (-10…+50 °C).

Выходное напряжение (сеть в норме)	13,8 В
Выходное напряжение (от АКБ)	11,0…13,5 В
Максимальный ток выхода	2,5 А (исп.1) / 2,0 А (исп.2)
Максимальный ток заряда АКБ	1,5 А (исп.1) / 0,75 А (исп.2)
Количество АКБ	1 шт., 7,2–12 Ач (исп.1) или 8–10 Ач (исп.2)
Интерфейс связи с БЦП	RS-485, 9600/19200 бод
Макс. протяжённость линии RS-485	1200 м
Диапазон напряжения первичной сети	90…264 В
Габариты (без гермовводов)	300×250×150 мм
Масса (без АКБ)	5,5 кг (исп.1) / 5,0 кг (исп.2)

ИБП-24 IP55Выходное напряжение 24 В, две АКБ по 12 В последовательно.

Выходное напряжение (сеть в норме)	27,6 В
Выходное напряжение (от АКБ)	22,0…27,0 В
Максимальный ток выхода	1,5 А (исп.1) / 1,0 А (исп.2)
Максимальный ток заряда АКБ	1,5 А (исп.1) / 0,75 А (исп.2)
Количество АКБ	2 шт. по 12 В, 4–5 Ач (исп.1) или 4–5 Ач (исп.2)
Интерфейс связи с БЦП	RS-485, 9600/19200 бод
Макс. протяжённость линии RS-485	1200 м
Диапазон напряжения первичной сети	90…264 В
Габариты (без гермовводов)	300×250×150 мм
Масса (без АКБ)	5,5 кг (исп.1) / 5,0 кг (исп.2)

Как это работает и подключается

По RS-485 передаются сообщения «Резерв», «Отсутствие АКБ», «Разряд АКБ», «Тампер», «Неисправность выхода», «Работа без АКБ» и сетевой адрес ИБП.
Исп.1 держит термостатирование АКБ (только исп.1) для работы при низких температурах, исп.2 — без термостатирования.
В одной линии связи RS-485 рекомендуется не более 32 ИБП.

Монтаж

Выход подключения нагрузки защищён самовосстанавливающимся предохранителем на 2 А.
Заземляющая клемма М6 — внутри корпуса на боковой стенке; гермовводы для кабелей — в нижней части корпуса.
Все монтажные работы — при обесточенном (~220 В) ИБП; при подключении АКБ строго соблюдать полярность.
Для ИБП-24 IP55 обязательно подключать две АКБ.

Примеры

Совместная работа с БЦП «ИНДИГИРКА»

Адрес ИБП в линии RS-485 — заводской (серийный) номер; при использовании БЦП «Р-08» адрес задаётся автономным программатором RProgLt-07 в диапазоне 0–31.

Частые вопросы

По какому интерфейсу ИБП передаёт состояние на приёмный прибор?

По RS-485 (на БЦП) и дополнительно по линии типа «токовая петля» — сигнал «Исправность».

Нюансы и грабли

При работе с БЦП ППКОП «Р-07-3», «Р-060», «Р-08» (исп.1–6) адрес ИБП можно задавать только в диапазоне 0–31, заводской адрес — 1.
Исп.1 и исп.2 различаются диапазоном рабочих температур и количеством Ач АКБ — заказывать конкретное исполнение под условия объекта.

Документация

Сигма-ИС — Источники вторичного электропитания резервированные ИБП-12 IP55, ИБП-24 IP55, руководство по эксплуатации НЛВТ.425513.004-02РЭ, НЛВТ.425513.004-04РЭ
