Сигма-ИС · источник вторичного электропитания резервированный

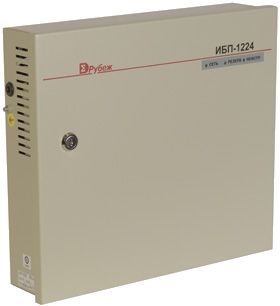

ИБП-1224 — резервированный источник питания на 3 выхода для БЦП
Источник тока для ОПС, пожаротушения и инженерного оборудования с БЦП «Р-08»/«Р-060»: три выхода (два 12В, один 24В по номеру), переход на АКБ, состояние на БЦП по RS-485 или токовой петле.
Модели семейства
| Питание от сети | 187…242 В, 50±1 Гц; мощность не более 150 Вт (холостой ход — 25 Вт) |
| Выход 1 / 2 | 21,0…28,0 В (27,0…28 при сети / 21,0…27,0 от АКБ); номинал 1,5 А, максимум 3 А (10 с) |
| Выход 3 | 12,5…13,0 В; номинал 2 А, максимум 3 А (10 с) |
| Заряд АКБ | максимальный ток 1,0 А; максимальная ёмкость 17 А·ч; отключение при 19,0…20,0 В |
| Связь с БЦП | RS-485, витая пара экранированная, 9600/19200 бод, до 1200 м; сигнал «Исправность» — гальванически развязан, до 30 В/30 мА |
| Диапазон температур | -10…+40 °C |
| Защита корпуса | IP20 |
| Габариты / масса | 385×335×95 мм / не более 4,5 кг (без АКБ) |
| Питание от сети | 187…242 В, 50±1 Гц; мощность не более 350 Вт |
| Выход 1 / 2 | 21,0…28,0 В; номинал 4 А, максимум 5 А (10 с) |
| Выход 3 | 12,5…13,0 В; номинал 3 А, максимум 5 А (10 с) |
| Заряд АКБ | максимальный ток 2,0 А; максимальная ёмкость 34 А·ч |
| Связь с БЦП | RS-485, 9600/19200 бод, до 1200 м |
| Диапазон температур | -10…+40 °C |
| Защита корпуса | IP20 |
| Габариты / масса | 432×355×170 мм / не более 8,5 кг (без АКБ) |
Как это работает и подключается
- Три выхода: два на 21,0…28,0 В и один на 12,5…13,0 В; конкретные номинальные и максимальные токи зависят от исполнения (1 или 2).
- Передаёт состояние на БЦП по линии связи RS-485 (9600/19200 бод) или токовой петле; сигнал «Исправность» — коммутация внешней цепи до 30 В/30 мА.
- Средняя наработка на отказ — не менее 40000 ч, средний срок службы — не менее 10 лет.
Монтаж
- Только для эксплуатации в закрытых помещениях, IP20.
- Цепь сети 220 В защищена автоматом на 6 А; выходы U1/U2 — самовосстанавливающимися предохранителями, U3 — плавким предохранителем 6,3 А плюс самовосстанавливающийся; цепь АКБ — плавким предохранителем на 15 А.
- Размеры зоны расположения аккумуляторов — не менее 365×180×90 мм (исп.1) или 400×190×150 мм (исп.2).
Примеры
ИБП переходит на аккумулятор при отключении сети 220 В, заряжает его при восстановлении сети и защищает от глубокого разряда (отключение при 19,0…20,0 В).
Сигнал «Неисправность» формируется при отсутствии сети без исправной АКБ, разряде АКБ до 22 В, несанкционированном вскрытии (тампер) или отсутствии напряжения на любом выходе.
Частые вопросы
Сколько выходов у ИБП-1224?
Три: два на 21,0…28,0 В (номинал зависит от исполнения) и один на 12,5…13,0 В.
Как ИБП сообщает о неисправности?
Прерыванием коммутации внешней цепи сигнализации «Исправность»/«Неисправность», а также по RS-485 на БЦП.
Нюансы и грабли
- Номинальная АКБ — не менее двух батарей по 12 В (суммарно 24 В); одна батарея не обеспечит заявленное напряжение.
- Исп.1 и исп.2 сильно различаются мощностью (150 и 350 Вт) и токами выходов — не путать при расчёте резерва под нагрузку объекта.
- Собственное потребление от АКБ при пропадании сети — не более 0,1 А, но эта цифра не включает ток нагрузки на выходах — считать резерв по общей нагрузке, а не только по собственному потреблению ИБП.
Документация
- Сигма-ИС — Источник вторичного электропитания резервированный ИБП-1224 исп.1, исп.2, руководство по эксплуатации НЛВТ.425513.203-01 РЭ, НЛВТ.425513.203-02 РЭ, редакция 6
