Сигма-ИС · источники вторичного электропитания резервированные

ИБП-2Т — шкаф электропитания ИСБ «Индигирка» с резервированием от АКБ

Металлический термошкаф с одним или двумя модулями ИБП-1200/1224/2400: питает оборудование ОПС, видеонаблюдения и СКУД, держит нагрузку от АКБ без сети и передаёт состояние на БЦП по RS-485.

Модели семейства

ИБП-2Т исп.1 (1 модуль)Компактный шкаф с одним модулем ИБП-1200, ИБП-1224 или ИБП-2400, IP66.

Модуль питания	1 × ИБП-1200 (10,0…14,0 В), 1 × ИБП-1224 (12/24 В, 3 выхода) или 1 × ИБП-2400 (20,0…28,0 В)
Питание от сети	~187…242 В, 50±1 Гц
Потребляемая мощность	с ИБП-1200 — не более 330 Вт, с ИБП-1224 — не более 500 Вт, с ИБП-2400 — не более 450 Вт (с учётом подогрева)
Мощность подогрева	не более 150 Вт
АКБ	до 4 шт. 12 В/17 А·ч на модуль
Линия связи	RS-485 с БЦП, до 1200 м, защищена БЗЛ-06
Габариты	600×600×210 мм
Масса без АКБ	55 кг
Степень защиты	IP66
Температура	от -45 до +50 °C
Влажность	не более 95 % при +25 °C

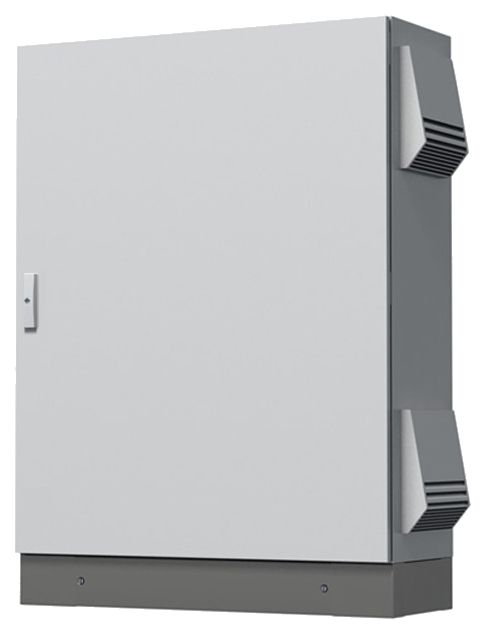

ИБП-2Т исп.1 (2 модуля)Увеличенный шкаф на два модуля ИБП-1200/ИБП-2400 в любой комбинации, IP66 (в отличие от исп.2 такого же размера, которое IP55).

Модули питания	2 модуля: ИБП-1200+ИБП-1200, ИБП-1200+ИБП-2400 или ИБП-2400+ИБП-2400
Потребляемая мощность	2×ИБП-1200 — не более 610 Вт, ИБП-1200+ИБП-2400 — не более 730 Вт, 2×ИБП-2400 — не более 850 Вт (с учётом подогрева)
Мощность подогрева	не более 250 Вт
АКБ	до 8 шт. 12 В/17 А·ч (до 4 на каждый модуль)
Линия связи	RS-485 с БЦП, до 1200 м, защищена БЗЛ-06
Габариты	800×1000×300 мм
Масса без АКБ	82 кг
Степень защиты	IP66
Температура	от -45 до +50 °C
Влажность	не более 95 % при +25 °C

ИБП-2Т исп.2 (1 модуль)Шкаф с одним модулем ИБП-1200 или ИБП-2400, IP55.

Модуль питания	1 × ИБП-1200 (10,0…14,0 В) или 1 × ИБП-2400 (20,0…28,0 В)
Питание от сети	~187…242 В, 50±1 Гц
Потребляемая мощность	не более 380 Вт (с учётом подогрева/охлаждения)
Мощность подогрева/охлаждения	не более 200 Вт
АКБ	до 4 шт. 12 В/17 А·ч
Линия связи	RS-485 с БЦП, до 1200 м, защищена БЗЛ-06
Габариты	600×600×210 мм
Масса без АКБ	58 кг
Степень защиты	IP55
Температура	от -45 до +50 °C
Влажность	не более 65 % при +25 °C

ИБП-2Т исп.2 (2 модуля)Увеличенный шкаф на два модуля — любая комбинация ИБП-1200/ИБП-2400, IP55.

Модули питания	2 модуля: ИБП-1200+ИБП-1200, ИБП-2400+ИБП-2400 или ИБП-1200+ИБП-2400
Потребляемая мощность	не более 780 Вт (с учётом подогрева и охлаждения)
Мощность подогрева/охлаждения	не более 300 Вт
АКБ	до 8 шт. 12 В/17 А·ч (до 4 на каждый модуль)
Линия связи	RS-485 с БЦП, до 1200 м, защищена БЗЛ-06
Габариты	800×1000×300 мм
Масса без АКБ	85 кг
Степень защиты	IP55
Температура	от -45 до +50 °C
Влажность	не более 65 % при +25 °C

Как это работает и подключается

ИБП-2Т — термошкаф IP66/IP55 с установленными внутри модулями ИБП-1200 и/или ИБП-2400, блоком защиты линии БЗЛ-06, нагревателем и термостатом.
При пропадании сети автоматически переходит на питание от АКБ; контролирует напряжение сети и состояние батарей, заряжает их и предохраняет от глубокого разряда.
Состояние ИБП и сигнал вскрытия корпуса передаются на блок центральный процессорный (БЦП, например «Р-08») по линии RS-485.

Монтаж

Шкаф крепится на вертикальную поверхность (стену); паспорт требует надёжного крепления с учётом веса до 4 АКБ на модуль (~6 кг каждая) — при необходимости предусмотреть подставку под шкаф.
Перед монтажом нижнюю панель с гермовводами соединяют с днищем корпуса через резиновую прокладку; все кабели вводятся через гермовводы, неиспользуемые вводы после монтажа глушат и герметизируют.
Подключение вести только при отключённых автоматах QF1 и QF2 (питание устройств и подогрева); в клеммах нижней части — выходы нагрузки, RS-485, БЗЛ-06, ввод ~220 В и PE.
Корпус обязательно подключается к защитному заземлению (PE) по ПУЭ.
Если ИБП-2Т последний на линии RS-485, на нём включают переключатель оконечного резистора.

Примеры

Питание объектового оборудования от одного шкафа

Исп.1 или исп.2 с одним модулем закрывает потребности небольшого узла: ИБП-2400 держит камеры и СКУД на 24 В, ИБП-1200 — оборудование на 12 В.

Резерв по обоим напряжениям в одном корпусе

Исп.1 или исп.2 с двумя модулями (ИБП-1200 + ИБП-2400), либо исп.1 с одним модулем ИБП-1224 (12 В и 24 В сразу на трёх выходах) закрывает узел, где часть оборудования питается 12 В, а часть — 24 В, без второго шкафа.

Частые вопросы

Чем отличаются исп.1 и исп.2?

Исп.1 — степень защиты IP66 (и с одним модулем 600×600×210 мм, и с двумя модулями 800×1000×300 мм). Исп.2 — те же типоразмеры корпуса, но IP55. Модуль(и) внутри — ИБП-1200, ИБП-1224 (только в одномодульном исп.1) или ИБП-2400, в любой комбинации при двух модулях.

Можно ли в одном шкафу получить и 12, и 24 В?

Да: в двухмодульном исполнении (исп.1 или исп.2) — комбинацией ИБП-1200 + ИБП-2400; в одномодульном исп.1 — модулем ИБП-1224, у которого сразу три выхода: один 12 В и два 24 В.

Сколько АКБ поместится в шкаф?

До 4 аккумуляторов 12 В/17 А·ч на каждый установленный модуль ИБП — то есть до 4 в исполнениях с одним модулем и до 8 в исполнениях с двумя модулями.

Нюансы и грабли

Неправильная полярность подключения АКБ или переполюсовка выходных клемм выводит ИБП и шкаф из строя — паспорт выделяет это отдельным предупреждением.
Вес шкафа в характеристиках указан без АКБ: при полной комплектации (4 АКБ на модуль, ~6 кг каждая) реальный вес заметно больше — учитывать при выборе крепления.
Изделие содержит напряжения до 1000 В — монтаж и регламентные работы только с соблюдением мер электробезопасности.
Влажность по паспортам разная: у исп.1 (IP66) — не более 95 % при +25 °C, у исп.2 (IP55) — не более 65 %; для влажного помещения это надо учесть при выборе исполнения.

Документация

Сигма-ИС (ООО «Викинг») — Шкаф электропитания ИБП-2Т исп.1 (ИБП-2400), паспорт НЛВТ.425513.209-05 ПС
Сигма-ИС — Шкаф электропитания ИБП-2Т исп.1 (ИБП-1200), паспорт НЛВТ.425513.209-04 ПС
Сигма-ИС — Шкаф электропитания ИБП-2Т исп.1 (ИБП-1224), паспорт НЛВТ.425513.209-06 ПС
Сигма-ИС — Шкаф электропитания ИБП-2Т исп.1 (2 ИБП-1200), паспорт НЛВТ.425513.209-01 ПС
Сигма-ИС — Шкаф электропитания ИБП-2Т исп.1 (ИБП-1200, ИБП-2400), паспорт НЛВТ.425513.209-03 ПС
Сигма-ИС — Шкаф электропитания ИБП-2Т исп.1 (2 ИБП-2400), паспорт НЛВТ.425513.209-02 ПС
Сигма-ИС — Шкаф электропитания ИБП-2Т исп.2 (ИБП-1200), паспорт НЛВТ.425513.210-04 ПС
Сигма-ИС — Шкаф электропитания ИБП-2Т исп.2 (ИБП-1200, ИБП-2400), паспорт НЛВТ.425513.210-03 ПС
Сигма-ИС — Шкаф электропитания ИБП-2Т исп.2 (2 ИБП-1200), паспорт НЛВТ.425513.210-01 ПС
Сигма-ИС — Шкаф электропитания ИБП-2Т исп.2 (2 ИБП-2400), паспорт НЛВТ.425513.210-02 ПС
Сигма-ИС — Шкаф электропитания ИБП-2Т исп.2 (ИБП-2400), паспорт НЛВТ.425513.210-05 ПС
