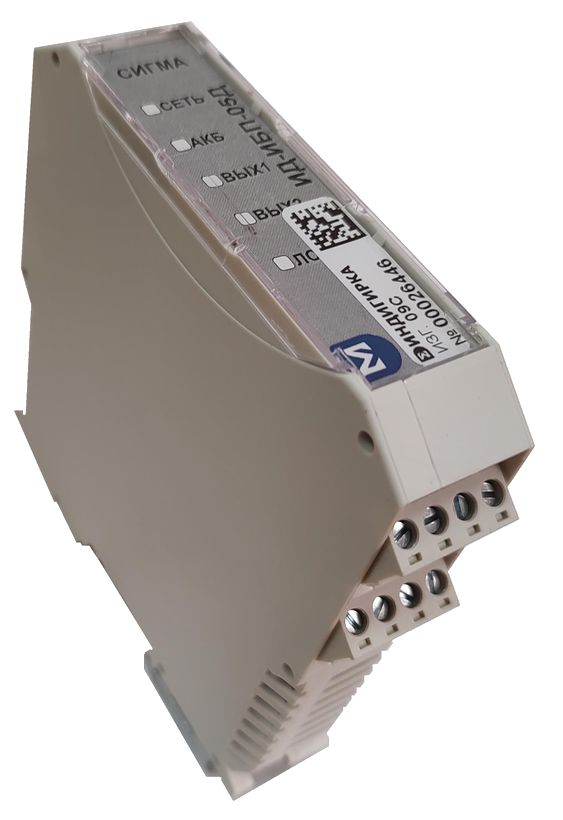

ИД-ИБП-05Д — модульный источник бесперебойного питания для концентратора ИНДИГИРКА

ИД-ИБП-05Д даёт резервированное питание оборудованию ИНДИГИРКА на 12 или 24 В и отчитывается контроллеру ИД-КПУ-02Д по RS-485. Модульный корпус для DIN-рейки, два выхода.

Источники бесперебойного электропитания ИД-ИБП-05Д-12, ИД-ИБП-05Д-24

Модели семейства

ИД-ИБП-05Д-12Выходное напряжение 12 В, два выхода.

Входное напряжение	13,8…14,5 В
Выходное напряжение (сеть в норме)	13,8…14,0 В
Выходное напряжение (от АКБ)	10,5…13,5 В
Суммарный номинальный ток	5 А (2×2,5 А)
Суммарный максимальный ток	8 А (2×4 А)
Максимальный ток заряда АКБ	2 А
Номинальное напряжение АКБ	12 В
Мощность от сети при максимальной нагрузке	не более 150 Вт
Интерфейс связи	RS-485, 9600…19200 бит/с
Габариты	22,5×99,4×113 мм
Масса	не более 0,1 кг

ИД-ИБП-05Д-24Выходное напряжение 24 В, два выхода.

Входное напряжение	27,6…29,0 В
Выходное напряжение (сеть в норме)	27,6…28,0 В
Выходное напряжение (от АКБ)	21,0…27,4 В
Суммарный номинальный ток	5 А (2×2,5 А)
Суммарный максимальный ток	8 А (2×4 А)
Максимальный ток заряда АКБ	2 А
Номинальное напряжение АКБ	24 В (2×12 В)
Мощность от сети при максимальной нагрузке	не более 300 Вт
Интерфейс связи	RS-485, 9600…19200 бит/с
Габариты	22,5×99,4×113 мм
Масса	не более 0,1 кг

Как это работает и подключается

Максимальная протяжённость линии RS-485 без ретрансляторов — 1200 м.
Напряжение автоматического отключения АКБ от нагрузки при разряде: 9,0…10,0 В (для -12) и 19,0…20,0 В (для -24).

Монтаж

Модульный корпус для монтажа на DIN-рейку в концентраторе ИНДИГИРКА.
Подключение по клеммам XT1.1–XT2.2: два выхода нагрузки, вход питания, линия RS-485 (А/В), выход «Неисправность» и подключение АКБ.
Индикаторы: СЕТЬ, АКБ, ВЫХ1, ВЫХ2, ЛС (обмен по RS-485).

Примеры

Резервированное питание модуля концентратора

ИД-ИБП-05Д питает нагрузку по двум выходам и передаёт состояние (сеть, АКБ, выходы, неисправность) в контроллер ИД-КПУ-02Д по RS-485.

Частые вопросы

Сколько выходов у ИД-ИБП-05Д?

Два независимых выхода, каждый номинально до 2,5 А (максимум 4 А).

Нюансы и грабли

Модель -12 и -24 не взаимозаменяемы: разное номинальное напряжение АКБ (12 В против 2×12 В) и вдвое разная мощность от сети.

Документация

Сигма-ИС — Источники бесперебойного электропитания ИД-ИБП-05Д-12, ИД-ИБП-05Д-24, этикетка НЛВТ.425513.223 ЭТ
