ИД-КАУ-03Д — контроллер адресных устройств кольцевого адресного шлейфа

ИД-КАУ-03Д собирает состояние адресных устройств (АУ) на двухпроводном кольцевом шлейфе и передаёт в БЦП/ИД-КПУ-02Д по RS-485. DIN-рейка в концентраторе ИНДИГИРКА, до 128 АУ на шлейфе.

Контроллер адресных устройств ИД-КАУ-03Д

Модели семейства

ИД-КАУ-03ДДля адресных устройств линейки исп.08.

Диапазон напряжения питания	10,0…28,0 В
Ток потребления при 12 В	не более 900 мА
Ток потребления при 24 В	не более 450 мА
Время технической готовности	не более 5 с (без учёта готовности АУ на АШ)
Интерфейс связи с БЦП	RS-485, 9600/19200/38400/115200 бит/с
Макс. протяжённость линии RS-485	1200 м (с БРЛ-03 — больше)
Макс. количество АУ в кольцевом АШ	128
Максимальная длина АШ	1500 м
Диапазон температур	-10…+50 °C
Габариты	100×114×23 мм
Масса	не более 0,15 кг

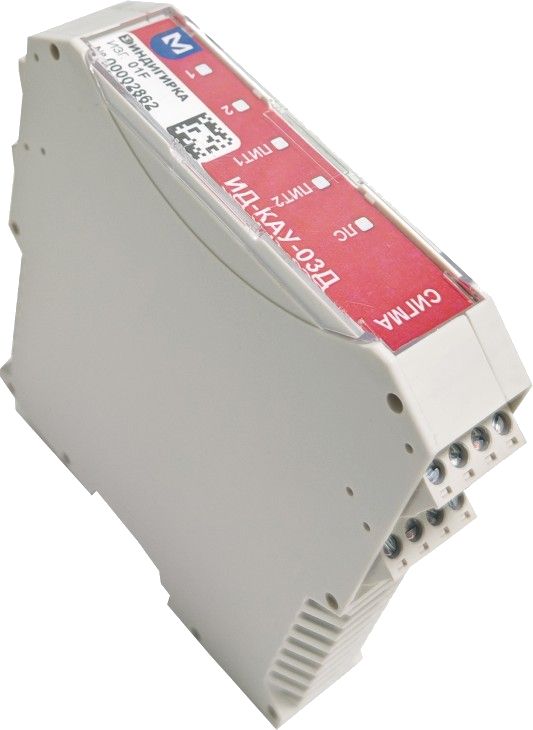

ИД-КАУ-03Д (исп.09)Для адресных устройств линейки исп.09 (промышленное исполнение, протокол R08AF); требуется соответствующая прошивка управляющего контроллера.

Диапазон напряжения питания	10,0…28,0 В
Макс. количество АУ в кольцевом АШ	128
Максимальная длина АШ	1500 м
Габариты	100×114×23 мм
Масса	не более 0,15 кг

Как это работает и подключается

Работает совместно с управляющими контроллерами БЦП исп.3С, 5С, 6С или ИД-КПУ-02Д.
Есть аппаратная ревизия ИД-КАУ-03Д V2 (красная этикетка) — по инструкции производителя заменяется на месте без изменения проводки, клеммные блоки и разводка совпадают; после замены нужно перенести серийный номер в конфигураторе «Индигирка» и заново синхронизировать адресные устройства.

Монтаж

Крепление на DIN-рейку в концентраторе ИНДИГИРКА, используется только в его составе (комплекты наращивания ИД-ЕКН-04, ИД-МКН-04, ЗИП ИД-ЗИП-04).
Клеммы XT1: RS485 A/B (линия связи), U1+/U2+ и Gnd (питание, дублировано), SHL1+/SHL1- и SHL2+/SHL2- (два луча адресного шлейфа).
Не допускается напряжение на клеммах АШ выше 40 В.
Индикаторы: ЛС (связь с БЦП), ПИТ1/ПИТ2 (питание), 1/2 (состояние адресного шлейфа: КЗ, утечка на землю, обрыв — по приоритету).

Примеры

Кольцевой адресный шлейф

К ИД-КАУ-03Д подключается кольцевой АШ (топология может быть произвольной, ответвления допускаются) с адресными устройствами (извещатели, модули), до 128 АУ.

Частые вопросы

Сколько адресных устройств можно подключить к одному ИД-КАУ-03Д?

До 128 АУ в кольцевом адресном шлейфе, при длине АШ до 1500 м.

Нюансы и грабли

ИД-КАУ-03Д и ИД-КАУ-03Д (исп.09) — разные прошивки/линейки АУ (обычное исп.08 и промышленное исп.09 с протоколом R08AF); контроллер и подключаемые устройства должны совпадать по исполнению.
Изделие не продаётся отдельно — только в составе концентраторов ИНДИГИРКА.

Документация

Сигма-ИС — Контроллер адресных устройств ИД-КАУ-03Д, руководство по эксплуатации НЛВТ.425661.161 РЭ
Сигма-ИС — Контроллер адресных устройств ИД-КАУ-03Д, этикетка НЛВТ.425661.161ЭТ
Сигма-ИС — Инструкция по замене контроллера ИД-КАУ-03Д на ИД-КАУ-03Д V2, НЛВТ.425641.125ИС
