ИД-ПСФ — сетевые контроллеры шлейфов сигнализации для концентратора ИНДИГИРКА

Семейство ИД-ПСФ принимает сигналы безадресных охранных и пожарных извещателей по шлейфам и передаёт их состояние (с адресом ШС) в БЦП по RS-485. Модели — по числу шлейфов и типу контактов.

Сетевые контроллеры шлейфов сигнализации ИД-ПСФ

Модели семейства

ИД-ПСФ-01Д4 шлейфа, извещатели с питанием по шлейфу и без питания (типы 1–8).

Макс. число ШС	4
Напряжение питания (ШС с ИО, тип 1,2,7)	10,5…28 В
Напряжение питания (ШС с ИП, тип 3,4,5,6,8)	20…28 В
Ток потребления в режиме «Пожар» (все 4 ШС)	не более 112 мА
Ток потребления в дежурном режиме (все 4 ШС)	не более 40 мА
Ток в ШС на питание ИП	не более 18 мА
Макс. сопротивление проводов ШС	150 Ом
Мин. сопротивление изоляции проводов ШС	50 кОм
Интерфейс связи с БЦП	RS-485, 9600/19200 бит/с
Макс. протяжённость линии связи	1200 м
Габариты	110×115×23 мм
Масса	не более 0,15 кг

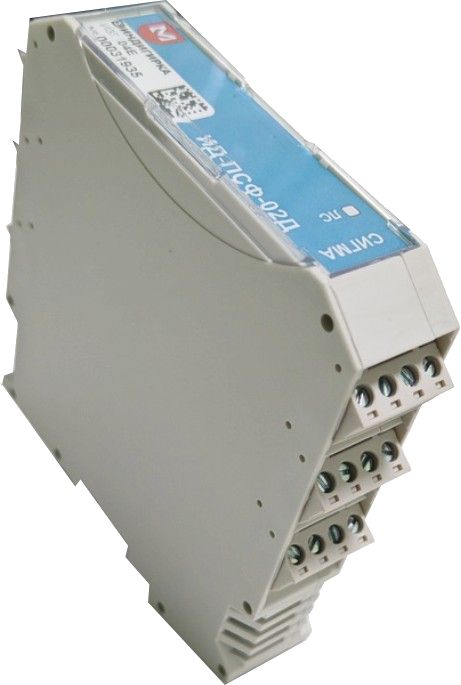

ИД-ПСФ-02Д8 шлейфов, извещатели с нормально-замкнутыми контактами.

Макс. число ШС	8
Напряжение питания	10…28 В
Ток потребления (все 8 ШС)	не более 35 мА
Сопротивление ШС с выносным резистором	600…800 Ом
Сигнал «Норма»	600…800 Ом
Сигнал «КЗ»	менее 510 Ом
Сигнал «Тревога» (нарушение ШС)	не менее 1000 Ом
Время выдачи «Тревога» после нарушения	не менее 70 мс
Макс. сопротивление проводов ШС	150 Ом
Мин. сопротивление изоляции проводов ШС	20 кОм
Габариты	110×115×23 мм
Масса	не более 0,15 кг

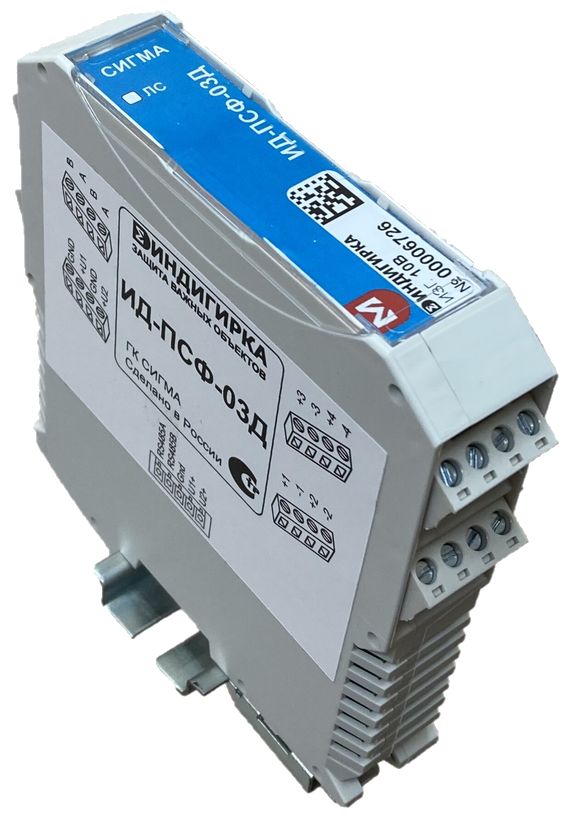

ИД-ПСФ-03Д4 шлейфа, извещатели с НЗ и НР контактами, 4 уровня контроля (КЗ/Замкнуто/Разомкнуто/Обрыв).

Макс. число ШС	4
Напряжение питания	10…28 В
Ток потребления при КЗ всех ШС (10–14 В)	350–250 мА
Ток потребления при КЗ всех ШС (21–28 В)	160–130 мА
Ток потребления при обрыве всех ШС (10–14 В)	130–90 мА
Ток потребления при обрыве всех ШС (21–28 В)	70–50 мА
Сигнал «КЗ» при сопротивлении ШС	не более 500 Ом
Сигнал «Замкнуто»	600…1200 Ом
Сигнал «Разомкнуто»	2000…3200 Ом
Сигнал «Обрыв»	более 5000 Ом
Макс. сопротивление проводов ШС	500 Ом
Мин. сопротивление изоляции проводов ШС	20 кОм
Габариты	22,5×99,4×113 мм
Масса	не более 0,15 кг

Как это работает и подключается

Все контроллеры общего семейства ИД-ПСФ работают как сетевые устройства на линии RS-485 к БЦП, передают адрес ШС и состояние питающего напряжения.
Резисторы шлейфа у ИД-ПСФ-01Д допускаются типов С2-33К, С2-33, МЛТ, ОМЛТ с отклонением номинала ±5%.

Монтаж

Крепление на DIN-рейку через шинный соединитель (5-контактный у ПСФ-01Д), устанавливаются только в концентратор ИНДИГИРКА (комплекты наращивания и ЗИП — свои под каждую модель: ИД-ЕКН/МКН-05/ЗИП-05 у ПСФ-01Д, -14/ЗИП-14 у ПСФ-02Д, -02/ЗИП-02 у ПСФ-03Д).
На клеммы ШС ИД-ПСФ-02Д недопустимо подавать напряжение питания.

Примеры

Подключение обычных охранных извещателей

ИД-ПСФ-02Д принимает шлейфы с извещателями на нормально-замкнутых контактах и выдаёт в БЦП «Норма», «КЗ» или «Тревога» по сопротивлению шлейфа с выносным резистором.

Смешанный шлейф НЗ/НР

ИД-ПСФ-03Д различает 4 состояния шлейфа (КЗ/Замкнуто/Разомкнуто/Обрыв) и подходит для извещателей и технологических датчиков с любым типом контактов.

Частые вопросы

Сколько шлейфов у каждой модели ИД-ПСФ?

ИД-ПСФ-01Д и ИД-ПСФ-03Д — 4 шлейфа, ИД-ПСФ-02Д — 8 шлейфов.

Нюансы и грабли

Модели различаются не только числом ШС, но и типом поддерживаемых извещателей: ПСФ-01Д — под извещатели типов 1–8 (в т.ч. с питанием по шлейфу), ПСФ-02Д — только НЗ-контакты, ПСФ-03Д — НЗ и НР одновременно с 4-уровневым контролем. Выбирать модель по типу подключаемых извещателей, а не только по числу шлейфов.
Пороговые сопротивления «Норма/КЗ/Тревога/Обрыв» у разных моделей не совпадают — использовать резисторы и настройки строго по РЭ конкретной модели.

Документация

Сигма-ИС — Сетевой контроллер шлейфов сигнализации ИД-ПСФ-01Д, этикетка НЛВТ.425641.121ЭТ
Сигма-ИС — Сетевой контроллер шлейфов сигнализации ИД-ПСФ-02Д, этикетка НЛВТ.425641.124ЭТ
Сигма-ИС — Сетевой контроллер шлейфов сигнализации ИД-ПСФ-03Д, этикетка НЛВТ.425641.122ЭТ
