Сигма-ИС · сетевой контроллер адресного шлейфа
КА2 — сетевой контроллер адресных устройств для БЦП
Контроллер собирает состояния адресных охранных и пожарных устройств на кольцевом шлейфе и передаёт на БЦП по RS-485. Корпус IP20 или исп.08П (IP54): два ввода питания, защита линии связи.
Модели семейства
КА2 исп.08 (IP20)Базовое исполнение, один ввод питания.
| Питание | 10…28 В постоянного тока, рекомендован источник ИБП-2400 |
| Готовность после включения | не более 5 с |
| Потребление при 24 В | не более 370 мА (дежурный режим при 128 АУ — 290 мА, тревога — 520 мА) |
| Связь с БЦП | RS-485, витая пара, 9600/19200 бит/с, до 1200 м (с БРЛ-03 — дальше) |
| Адресный шлейф | кольцевая структура, до 128 адресных устройств, длина до 1000 м |
| Диапазон температур | +5…+55 °C |
| Габариты | 170×112×35 мм |
| Масса | не более 0,3 кг |
КА2 исп.08П (IP54)Защищённое исполнение, два ввода питания и защита линии связи от единичной неисправности по СП484.1311500.2020 в режиме кольца.
| Питание | 10…28 В, два ввода — источники типа ИБП-1200/2400 |
| Потребление | не более 700 мА при 12 В; не более 400 мА при 24 В |
| Связь с БЦП | RS-485, витая пара, 9600/19200 бит/с, до 1200 м |
| Адресный шлейф | кольцевая структура, до 128 адресных устройств, длина до 1000 м |
| Диапазон температур | -10…+55 °C |
| Влажность | 0…93 % при +40 °C, без конденсации |
| Габариты | 232×166×55 мм |
| Масса | не более 0,8 кг (по этикетке); в РЭ V2 исп.08П V2 указано 0,5 кг |

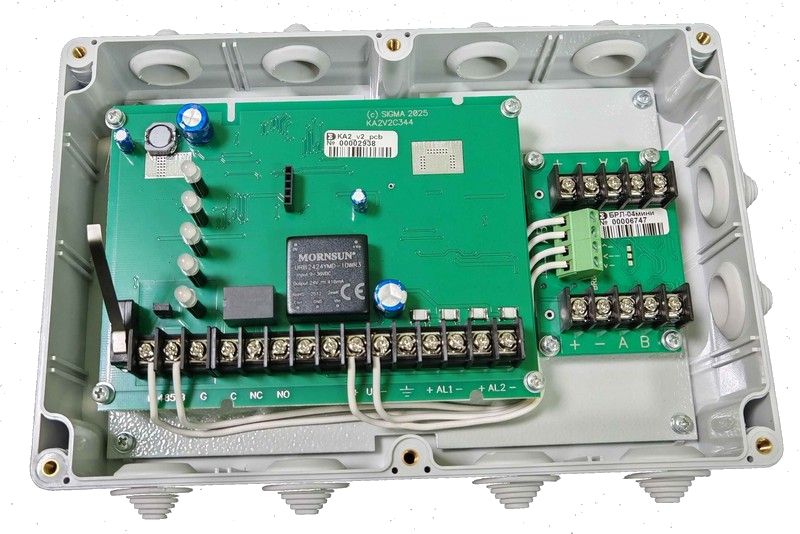

КА2 исп.08 V2 / исп.08П V2Обновлённая редакция платы: расширенный диапазон температур и другое потребление, чем у исп.08 первой редакции.
| Питание | 10…28 В постоянного тока, рекомендованы источники ИБП-1200/2400 |
| Потребление | не более 700 мА при 12 В; не более 400 мА при 24 В |
| Связь с БЦП | RS-485, витая пара, 9600/19200 бит/с, до 1200 м |
| Адресный шлейф | кольцевая структура, до 128 адресных устройств, длина до 1000 м |
| Диапазон температур | -10…+55 °C |
| Влажность | 0…93 % при +40 °C |
| Габариты | 170×112×35 мм (V2, IP20) / 232×166×55 мм (V2П, IP54) |
| Масса | не более 0,35 кг (V2, IP20) / не более 0,5 кг (V2П, IP54) |
Как это работает и подключается
- КА2 подключается к БЦП по RS-485 как сетевое устройство (СУ) и работает совместно с БЦП исп.3С, 5С.
- Список поддерживаемых адресных устройств можно расширить обновлением микропрограммы КА2 (актуально для V2).
- Если КА2 последний в линии RS-485, оконечный резистор подключают перемычкой JP2; для исп.08П V2 перемычка JP2 не устанавливается.
- Обрыв адресного шлейфа КА2 начинает распознавать спустя 3 минуты после старта — время даётся на запуск модулей МКЗ.
Монтаж
- Корпус пластиковый разъёмный: в IP20 плата держится на двух фиксаторах, в IP54 — на четырёх винтах; крышка снимается через защёлки.
- Крепление — на вертикальную поверхность через отверстия в основании корпуса.
- Исп.08П состоит из двух модулей: КА2 (А1) и БРЛмини (А2); в БРЛмини DIP-переключатели согласующих резисторов 1,2,4,5 — в положении ON, переключатель 3 — выключен.
Примеры
Смешанный шлейф охраны и пожарки
На один КА2 заводятся пожарные извещатели (А2ДПИ, АТИ, ИР-П), охранные (АОПИ, АМК, ИРС), оповещатель ОСЗ, исполнительные модули ИСМ22/ИСМ220.4/ИСМ5 и модуль МКЗ — до 128 адресных устройств суммарно.
Резерв связи в кольце
Исп.08П держит защиту линии связи с БЦП от единичной неисправности в режиме кольца и может питаться от двух независимых источников.
Частые вопросы
Чем отличается КА2 исп.08П от базового исп.08?
Исп.08П — защищённое исполнение IP54 с двумя вводами питания и защитой линии связи от единичной неисправности в режиме кольца по СП484.1311500.2020; базовый исп.08 — IP20, один ввод питания.
Сколько адресных устройств держит один КА2?
До 128 адресных устройств на кольцевом адресном шлейфе длиной до 1000 м.
Нюансы и грабли
- Данные о массе исп.08П расходятся между документами: этикетка НЛВТ.425661.158ЭТ (2026) даёт 0,8 кг, РЭ V2 — 0,5 кг; ориентироваться на этикетку своей партии оборудования.
- Исп.08 первой редакции (+5…+55 °C) и V2 (-10…+55 °C) различаются рабочим диапазоном температур — не путать при заказе на объект с низкими температурами.
- Кабельные линии адресного шлейфа контролируются на обрыв и КЗ раздельно по каждому плечу при обрыве — при пусконаладке проверять оба плеча.
Документация
- Сигма-ИС — КА2 исп.08, руководство по эксплуатации НЛВТ.425661.158 РЭ
- Сигма-ИС — КА2 исп.08П, этикетка НЛВТ.425661.158ЭТ
- Сигма-ИС — КА2 исп.08 V2, руководство по эксплуатации НЛВТ.425661.158 РЭ ред.1
