Сигма-ИС · адресный изолятор короткого замыкания

МКЗ — адресный модуль изоляции короткого замыкания на адресном шлейфе

Модуль отключает участок адресного шлейфа при коротком замыкании и восстанавливает после устранения КЗ. Если ему назначен адрес, о срабатывании приходит сообщение на контроллер.

Модуль изоляции короткого замыкания адресный МКЗ

Модели семейства

МКЗ исп.08Подключается в адресный шлейф контроллера КА2 исп.08.

Питание	по АШ, максимальное импульсное напряжение 40 В
Потребление	не более 0,1 мА
Максимум МКЗ в шлейфе	32
Сопротивление ключа в дежурном режиме	не более 0,2 Ом
Сопротивление ключа в режиме КЗ	не менее 100 кОм
Время перехода открыт→закрыт / закрыт→открыт	2±0,2 с / не более 20 с
Наработка на отказ / срок службы	не менее 60000 ч / не менее 10 лет
Степень защиты	IP30 по ГОСТ 14254-96
Диапазон температур	-40…+55 °C
Габариты / масса	92×58×32 мм / не более 0,030 кг

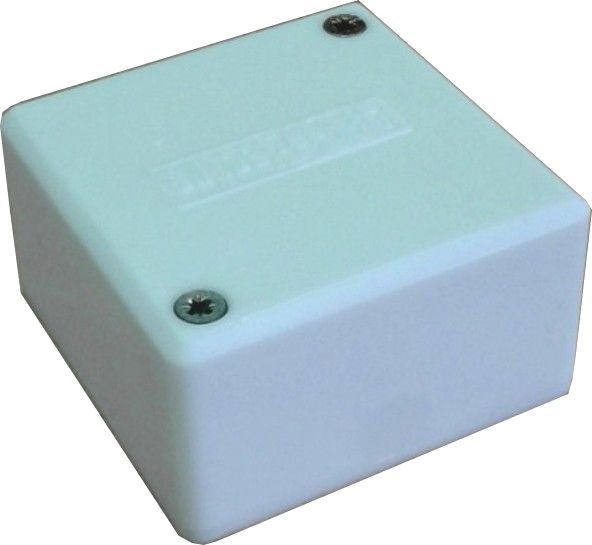

МКЗ исп.09Подключается к адресному шлейфу контроллера ИД-КАУ-03Д.

Питание	по АШ, максимальное импульсное напряжение 40 В
Потребление	не более 0,1 мА
Максимум МКЗ в шлейфе	32
Сопротивление ключа в дежурном режиме	не более 0,2 Ом
Сопротивление ключа в режиме КЗ	не менее 100 кОм
Время перехода открыт→закрыт / закрыт→открыт	2±0,2 с / не более 20 с
Наработка на отказ / срок службы	не менее 60000 ч / не менее 10 лет
Степень защиты	IP54 по ГОСТ 14254
Диапазон температур	-40…+55 °C
Габариты / масса	120×80×55 мм (без кабельного ввода) / не более 0,250 кг

Как это работает и подключается

МКЗ — адресное изделие непрерывной круглосуточной работы; при устранении КЗ ключ возвращается в «открытое» состояние не более чем за 20 с.
Основные технические характеристики МКЗ в составе других адресных устройств (например, встроенного МКЗ в ИСМ220.4 или АР5) аналогичны характеристикам отдельного модуля.

Монтаж

Пластмассовый разъёмный корпус (крышка и основание на защёлках) крепится к поверхности через два отверстия шурупами.
На боковых сторонах основания корпуса — кабельные вводы; возможна поставка без них, вводы выполняются по месту при монтаже.

Примеры

Изоляция участка при КЗ

При коротком замыкании участка АШ модуль переводит электронный ключ в «закрытое» состояние за 2±0,2 с, отсекая повреждённый участок.

Сообщение о срабатывании на контроллер

Если МКЗ назначен адрес, о срабатывании (КЗ участка АШ) контроллер получает соответствующее сообщение.

Частые вопросы

Нужно ли МКЗ назначать адрес?

Не обязательно, но если адрес назначен, при срабатывании (КЗ участка АШ) контроллер получает отдельное сообщение о неисправности именно этого модуля.

Сколько времени занимает восстановление участка после устранения КЗ?

Не более 20 с — время перехода электронного ключа из «закрытого» состояния обратно в «открытое».

Нюансы и грабли

Исп.08 (IP30, 92×58×32 мм) и исп.09 (IP54, 120×80×55 мм) — разные по корпусу и защите модификации для разных контроллеров (КА2 исп.08 и ИД-КАУ-03Д); не путать при заказе.
Максимум 32 МКЗ на шлейфе — превышение числа модулей изоляции ограничивает состав адресного шлейфа независимо от количества других устройств.

Документация

Сигма-ИС — Модуль изоляции короткого замыкания адресный МКЗ исп.08, руководство по эксплуатации НЛВТ.426475.006-01 РЭ
Сигма-ИС — МКЗ исп.09, руководство по эксплуатации НЛВТ.426475.006-03 РЭ
