БЦП — центральный контроллер ППКОПУ «Р-08» на 256 сетевых устройств

Контроллер ИСБ «Индигирка»: до 256 сетевых устройств по RS-485, до 1024 объектов и 1024 зон, журналы, конфигурация. Исполнения: в шкафу с ИБП (3С), модули (5, 5С), настенный пульт (6).

Блок центральный процессорный БЦП (ППКОПУ «Р-08»)

Модели семейства

БЦП исп.3СМеталлический корпус со встроенным ИБП, АКБ и пультом ПУ-04; до 6 доп. контроллеров ИД-ДИН.

Питание	от сети 187…242 В, 50±1 Гц
Потребляемая мощность встроенного оборудования	не более 10 Вт (без доп. контроллеров)
Доп. оборудование	ток потребления до 2 А
Встроенный контроллер / пульт	ИД-КПУ-02Д / ПУ-04
Встроенный ИБП	напряжение питания 24 В, АКБ 12 В, отсек на 4 АКБ (17-18 А·ч)
Доп. контроллеры ИД-ДИН	до 4-6 шт. в корпусе БЦП
Диапазон температур	0…+40 °C
Габариты / масса	420×390×175 мм / не более 7 кг

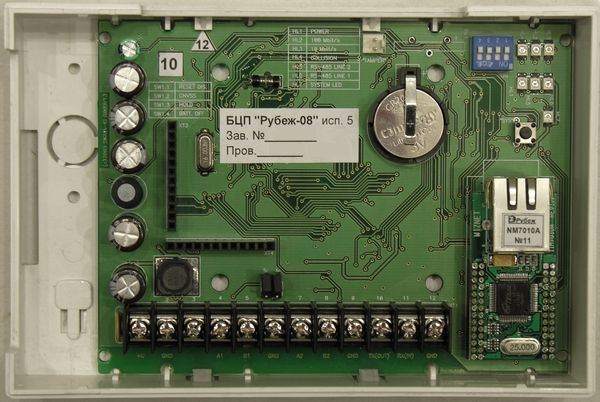

БЦП исп.5Пластмассовый корпус, внешний ИБП-1200/2400 или ИБП-1224; управляющий контроллер, рекомендован пульт ПУ-02.

Питание	10,5…28 В от внешнего резервного источника
Потребление без нагрузки	не более 0,4 А
Корпус IP20	165×110×32 мм, масса не более 0,3 кг
Корпус IP65	171×145×55 мм (без гермовводов), масса не более 0,38 кг
Диапазон температур	0…+40 °C

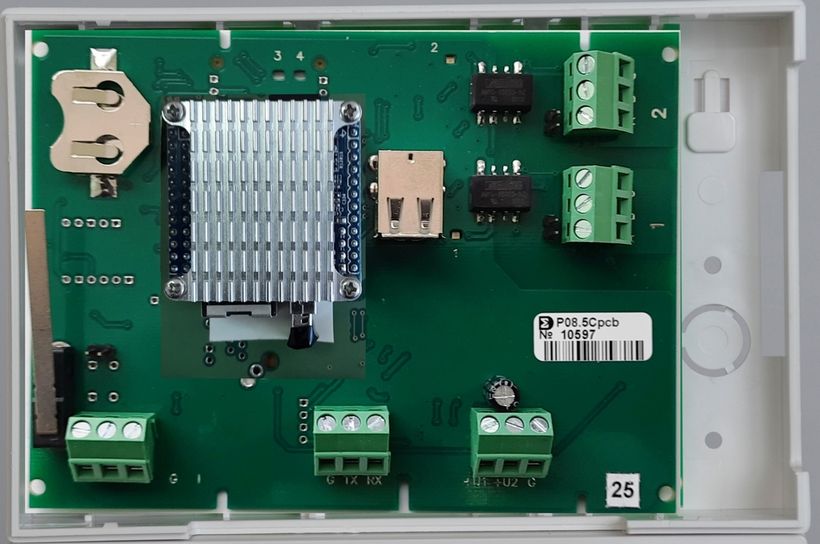

БЦП исп.5СВстроенный контроллер Ethernet, пластмассовый корпус IP20; для автономных систем в щитах/шкафах, рекомендован ПУ-04. Только у этого исполнения — 2 порта USB 2.0.

Питание	10,5…28 В от внешнего резервного источника
Потребление без нагрузки	не более 0,4 А
Интерфейс с ПЭВМ	Ethernet (встроенный)
USB 2.0	2 порта, кабель не более 1,5 м
Габариты / масса	165×110×32 мм / не более 0,35 кг
Диапазон температур	0…+40 °C

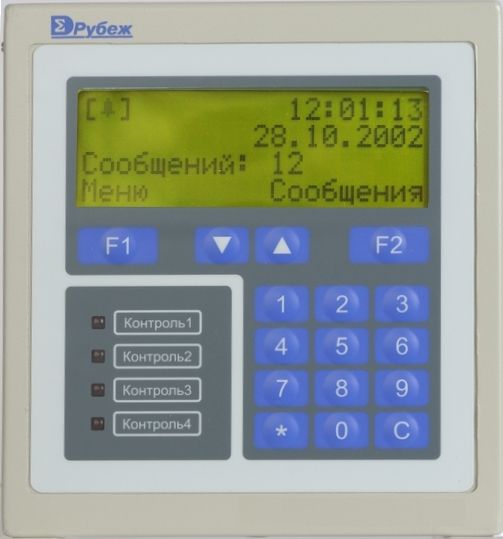

БЦП исп.6 (6В, 6ВК)Металлический корпус (конструктив ПУ-02) со встроенным пультом; исп.6В — IP54 врезной, исп.6ВК — врезной с вакуумно-люминесцентным дисплеем и расширенным диапазоном температур.

Мощность потребления	не более 4 Вт
Встроенное реле	1, переключающий контакт, до 30 В DC/1,0 А или 110 В AC/0,5 А
Вход «сухой контакт»	1; напряжение до 5 В, ток до 10 мА, линия до 10 м
Кабель принтера (Centronix)	не более 1,8 м
Корпус IP40	180×200×45 мм (без гермовводов), масса не более 1,5 кг
Корпус IP54 (исп.6В, врезной)	228×223×45 мм (без гермовводов)
Диапазон температур	0…+40 °C (исп.6, 6В); -50…+50 °C (исп.6ВК)

Как это работает и подключается

БЦП — главный контроллер модульной ИСБ «Индигирка»: ведёт до 256 сетевых устройств (2 линии по 128) по RS-485, опрос одного СУ занимает 50-70 мс, линия связи — симметричная витая пара 120 Ом, до 1200 м без ретрансляторов, скорость 9600/19200 бод, сечение проводов от 0,5 мм².
Информационная ёмкость — 1024 объекта ТС, 1024 зоны, база на 5000 кодов пользователей, 250 уровней доступа/1000 разрешений, 250 временных зон/1000 интервалов.
Встроенный язык «Рубеж Скрипт» второго поколения — до 100 программ и 1000 инструкций; энергонезависимые журналы — 4000 событий и 500 тревог.
Готовность после включения — не более 20 с в штатном режиме, не более 30 с после нарушения конфигурации; наработка на отказ не менее 18000 ч, средний срок службы 10 лет.
ПЭВМ подключается по Ethernet (исп.3С, 5С) или RS-232 (исп.5, 6, опционально Ethernet через модуль NM7010, не входит в комплект).

Монтаж

БЦП устанавливается внутри помещения, круглосуточный режим работы; конфигурация, состояние и журналы хранятся в энергонезависимой памяти.
Доступ к командам управления и изменению конфигурации разграничен правами операторов и системным паролем администратора.
Калькулятор допустимого числа дополнительных контроллеров ИД-ДИН в корпусе исп.3С — на сайте производителя (файл BCP3SCalc.xlsx).

Примеры

Дублирующий пульт оператора

БЦП отображает состояние объектов на своей консоли и на подключённом пульте ПУ-02/ПУ-04, поддерживает управление с обоих.

Резервирование сети БЦП

В сети совместно работает до 32 БЦП по Ethernet; для исп.3С протокол UDP дополнен TCP.

Частые вопросы

Сколько сетевых устройств держит один БЦП?

До 256 СУ на двух линиях RS-485 по 128 устройств каждая.

Какое исполнение выбрать для установки в шкаф управления?

БЦП исп.5С — встроенный Ethernet-контроллер, компактный пластиковый корпус IP20, рассчитан на такие задачи; для рабочего места оператора без ПЭВМ к нему берут пульт ПУ-04.

Нюансы и грабли

Только БЦП исп.5С имеет 2 порта USB 2.0 — на исп.5 и исп.6 их нет, не рассчитывать на USB-периферию при подборе исполнения.
Исп.6ВК держит -50…+50 °C, а базовые исп.3С/5/5С/6/6В — только 0…+40 °C: для холодных помещений/улицы выбирать именно 6ВК.
БЦП исп.3С требует питания от сети 187…242 В переменного тока, а исп.5/5С/6 — от постоянного тока (внешний резервный источник) — не путать источники питания при заказе на объект.

Документация

Сигма-ИС — БЦП исп.3С, исп.5, исп.5С, исп.6, руководство по эксплуатации НЛВТ.425513.102РЭ, редакция 26 (для БЦП V2.20 и выше)
Сигма-ИС — БЦП Р-08 исп.3С, этикетка НЛВТ.425513.220-03 ЭТ
Сигма-ИС — БЦП «Р-08» исп.5С, этикетка НЛВТ.425513.102-053 ЭТ
Сигма-ИС — ППКОПУ 01059-1000-3 «Р-08», руководство пользователя НЛВТ.425513.101Д3
