СКАС-01 — сетевой контроллер аналоговых сигналов на 4 канала

Принимает сигналы 0…20 мА или 0…10 В от 4 аналоговых датчиков технологического оборудования, питает их и передаёт измеренные значения на БЦП по RS-485; выпускается в исполнениях IP20 и IP65.

Сетевой контроллер аналоговых сигналов СКАС-01

Модели семейства

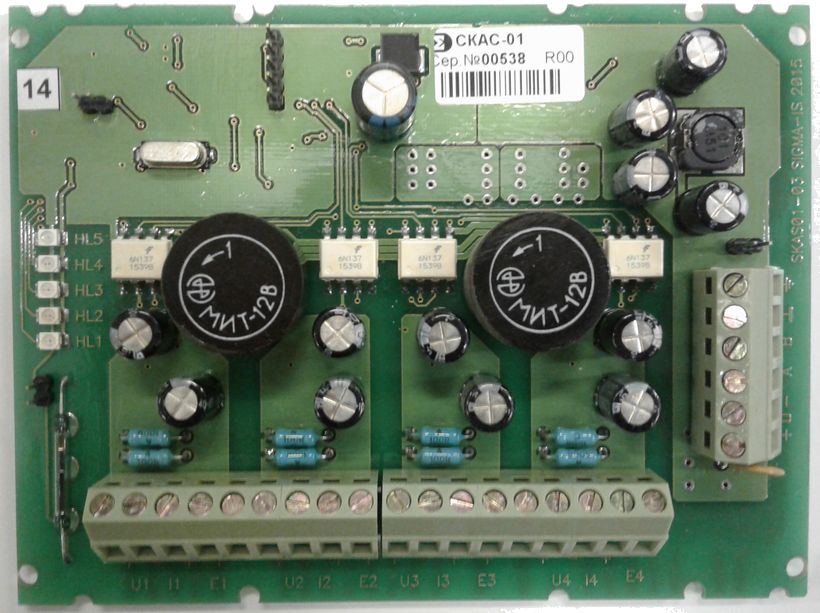

СКАС-01 исп. IP20Компактный корпус для установки в помещении.

Питание	10,5…28 В постоянного тока (сеть или резервный источник)
Ток потребления от резерва	не более 500 мА при 10,5 В, не более 250 мА при 28 В
Аналоговые каналы	4, по 2 измерительных входа (ток/напряжение) на канал
Диапазон по току	0…20 мА (4…20 мА), разрешение 20 мкА
Диапазон по напряжению	0…10 В, разрешение 10 мВ
Погрешность измерения	±2% от шкалы измерения
Питание датчиков	25…30 В на каждый канал, ток не более 20 мА
Интерфейс с БЦП	RS-485, до 1200 м, 9600 или 19200 бод
Габариты	165×110×32 мм
Масса	не более 0,27 кг
Температура работы	от -10 до +50 °C

СКАС-01 исп. IP65Герметичный корпус для установки вне помещения/во влажных зонах.

Питание	10,5…28 В постоянного тока (сеть или резервный источник)
Ток потребления от резерва	не более 500 мА при 10,5 В, не более 250 мА при 28 В
Аналоговые каналы	4, по 2 измерительных входа (ток/напряжение) на канал
Диапазон по току	0…20 мА (4…20 мА), разрешение 20 мкА
Диапазон по напряжению	0…10 В, разрешение 10 мВ
Погрешность измерения	±2% от шкалы измерения
Питание датчиков	25…30 В на каждый канал, ток не более 20 мА
Интерфейс с БЦП	RS-485, до 1200 м, 9600 или 19200 бод
Габариты	191×143×55 мм
Масса	не более 0,35 кг
Температура работы	от -30 до +50 °C

Как это работает и подключается

На каждый из 4 каналов подаётся сигнал по току (0…20 мА) или по напряжению (0…10 В); гальваническая развязка между входными и измерительными цепями — не более 500 В.
СКАС питает измерительные датчики от собственных выходов линий питания на каждом измерительном канале.
Результат измерения одного канала формируется за 77,684 мс — 3,107 с (в зависимости от режима).
Измеренные значения параметров передаются в БЦП по RS-485.

Монтаж

Выбирать исполнение по условиям монтажа: IP20 для помещений (-10…+50 °C), IP65 для влажных/уличных зон (-30…+50 °C).
Сопротивление линии связи с датчиком — не более 10 Ом; сопротивление входа по току — не более 100 Ом, по напряжению — 11 кОм ±1%.
Линия связи с БЦП — экранированная симметричная витая пара, до 1200 м без ретрансляторов.

Примеры

Контроль медленных технологических параметров

СКАС отслеживает датчики и измерители с аналоговым выходом (ГОСТ 26.011-80), регистрирующие медленно меняющиеся процессы, и передаёт значения на БЦП «Р-08»/«Р-060».

Работа в связке с БИС-01 и СКИУ-01

Совместно с БИС-01 и СКИУ-01 позволяет не только контролировать уровни технологических параметров, но и управлять технологическим оборудованием.

Частые вопросы

Сколько датчиков можно подключить к одному СКАС-01?

4 аналоговых канала, у каждого — вход по току и по напряжению (то есть до 4 датчиков одновременно, по одному входу на канал).

Нужен ли отдельный источник питания для датчиков?

Нет, СКАС сам питает измерительные датчики от выхода питания каждого канала (25…30 В, до 20 мА).

Нюансы и грабли

Не путать исполнения по массе и габаритам при заказе: IP20 (165×110×32 мм, 0,27 кг) заметно компактнее IP65 (191×143×55 мм, 0,35 кг) — герметичный корпус крупнее.
Каждый канал имеет 2 типа входа (ток и напряжение) — при подключении датчика важно использовать нужный вход и не превышать диапазон (0…20 мА или 0…10 В), иначе показания будут искажены.

Документация

Сигма-ИС (ООО «Викинг») — Сетевой контроллер аналоговых сигналов СКАС-01, Руководство по эксплуатации НЛВТ.426431.015 РЭ, редакция 7
