СКАУ-01, СКАУ-02 — контроллер адресно-аналоговой линии System Sensor (код 425661.156)

Сетевой контроллер адресно-аналоговых устройств System Sensor в ППКОПУ «Р-08»/ППКОП «Р-060»: до 198 устройств; исполнения IP20/IP65 (плата) и IP54 в сборе (СКАУ-02 + БРЛ-04).

Сетевой контроллер адресных устройств СКАУ-01/СКАУ-02

Модели семейства

СКАУ-02 IP54Состоит из модулей СКАУ-02 и БРЛ-04, корпус IP54, допускается установка в шкаф ЩМП.

Питание	10…28 В постоянного тока, два ввода питания (ИБП-2400 или ИБП-1200/2400), номинал источников должен отличаться не более чем на 5 %
Ток потребления	не более 100 мА без нагрузки, не более 700 мА при 12 В с нагрузкой, эквивалентной 99 извещателям 2251EM
Устройств на линии	до 198 (99 модулей и 99 извещателей серии 200АР)
Адресно-аналоговый шлейф	двухпроводный, протокол 200/500 серии; длина до 4400 м (кабель 2,5 мм², без двойных адресов); сопротивление проводов не более 40 Ом, распределённая ёмкость не более 0,01 мкФ
Связь с БЦП	RS-485, максимальная длина линии 1200 м, скорость 9600/19200 бит/с; подключение кольцом или двумя параллельными линиями
Реле	переключающий контакт, ток через контакты при ~250 В — до 3 А
Защита/температура	IP54, -10…+50 °C, влажность не более 93 %
Габариты/масса	232×166×55 мм, 0,4 кг

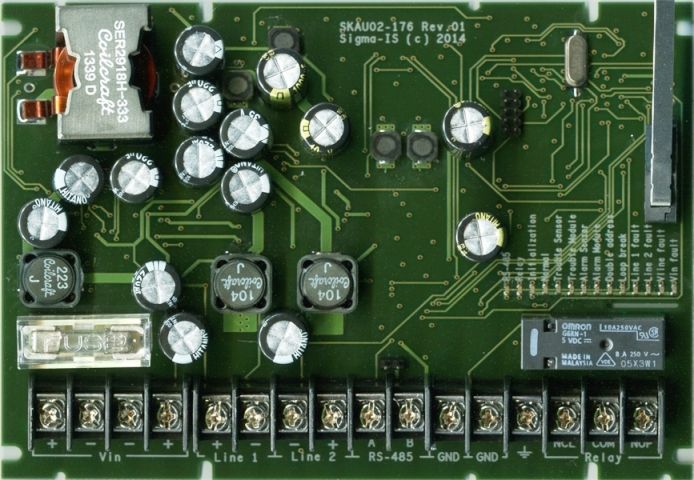

СКАУ-02 (плата, исп. IP20/IP65)Тот же контроллер без корпуса БРЛ-04: для устройств System Sensor серии 200АР, поставляется в плате исполнения IP20 или IP65 (РЭ НЛВТ.425661.156 РЭ, ред. 3).

Питание	10…28 В постоянного тока (сеть или резерв — ИБП-1200/2400, ИБП-1224)
Ток потребления	не более 100 мА без нагрузки, не более 700 мА при 12 В с нагрузкой, эквивалентной 99 извещателям 2251EM
Устройств на линии	до 198 (99 модулей и 99 извещателей серии 200АР)
Адресно-аналоговый шлейф	двухпроводный, протокол 200/500 серии; длина до 4400 м (кабель 2,5 мм², без двойных адресов); сопротивление проводов не более 40 Ом, распределённая ёмкость не более 0,01 мкФ
Связь с БЦП	RS-485, максимальная длина линии 1200 м, скорость 9600/19200 бит/с
Реле	переключающий контакт, ток через контакты при ~250 В — до 3 А
Температура	от -10 до +40 °C
Габариты	165×110×32 мм (IP20) / 171×145×55 мм (IP65)
Масса	не более 0,27 кг (IP20) / 0,35 кг (IP65)

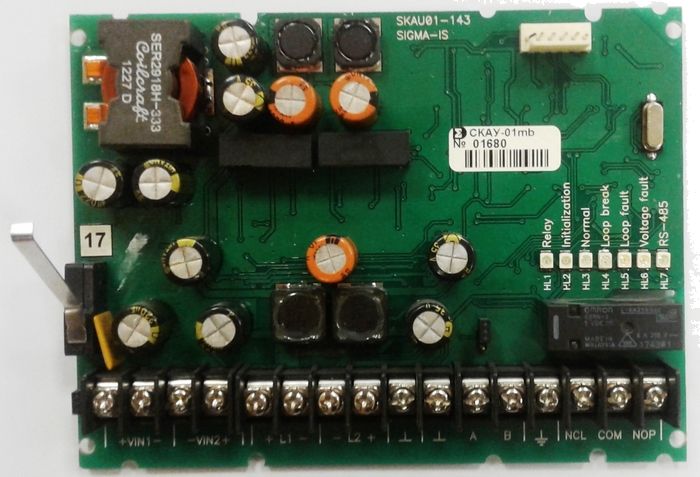

СКАУ-01 (плата, исп. IP20/IP65)Тот же контроллер (код 425661.156, ред. 9), но для адресно-аналоговых извещателей, модулей и оповещателей System Sensor серии 200/500 — не путать с content/sigma-is-skau-01 (код 425661.159, другое изделие для проприетарных охранных адресных устройств).

Питание	10…28 В постоянного тока (сеть или резерв — ИБП-1200/2400, ИБП-1224)
Ток потребления	не более 100 мА без нагрузки, не более 700 мА при 12 В с нагрузкой, эквивалентной 99 извещателям 2251EM
Устройств на линии	до 198 (99 модулей и 99 извещателей серии 200/500)
Адресно-аналоговый шлейф	двухпроводный, протокол 200/500 серии; длина до 4400 м (кабель 2,5 мм², без двойных адресов); сопротивление проводов не более 40 Ом, распределённая ёмкость не более 0,01 мкФ
Связь с БЦП	RS-485, максимальная длина линии 1200 м, скорость 9600/19200 бит/с
Реле	переключающий контакт, ток через контакты при ~250 В — до 3 А
Температура	от -10 до +40 °C
Габариты	165×110×32 мм (IP20) / 171×145×55 мм (IP65)
Масса	не более 0,27 кг (IP20) / 0,35 кг (IP65)

Как это работает и подключается

Работает с БЦП исп.2,3,5,6 прибора «Р-08» и входит в ИСБ «Индигирка».
Реализует защиту от единичной неисправности линии связи с БЦП по СП484.1311500.2020.
Максимальная длина линии до наиболее удалённого извещателя без двойных адресов в шлейфе — 4400 м при кабеле 2,5 мм².

Монтаж

Допускается установка в монтажный шкаф типа ЩМП или аналогичный.
При двух источниках питания номинальное напряжение должно отличаться не более чем на 5 %.
Тип адресных устройств для конфигурирования БЦП «Р-08» берётся из графы «Пункт меню БЦП “Р-08” тип “Датчики/Модули”» таблицы поддерживаемых устройств.

Примеры

Кольцевая линия связи с БЦП

СКАУ-02 IP54 можно подключить к БЦП «Р-08» кольцом линий связи для защиты от единичной неисправности.

Резервирование питания

Два ввода питания позволяют подключить два источника ИБП-2400 с разницей номинального напряжения не более 5 %.

Частые вопросы

Сколько адресных устройств поддерживает СКАУ-02 IP54?

До 198 — 99 модулей и 99 извещателей серии 200АР.

Можно ли резервировать питание?

Да, предусмотрено два ввода питания от двух источников постоянного тока 10…28 В.

Чем отличаются исполнения IP20/IP65 (плата) от СКАУ-02 IP54?

Та же электроника и протокол связи с БЦП, но без корпуса с модулем БРЛ-04: плата в собственном небольшом корпусе 165×110×32 мм (IP20) или 171×145×55 мм (IP65) вместо сборного бокса 232×166×55 мм.

Чем СКАУ-01 (плата IP20/IP65) отличается от СКАУ-02 (плата IP20/IP65)?

Только поддерживаемой серией устройств System Sensor: СКАУ-01 — 200/500, СКАУ-02 — 200АР. Корпус, питание, ток потребления и интерфейс с БЦП одинаковые.

Нюансы и грабли

Максимальная длина шлейфа 4400 м заявлена именно для кабеля 2,5 мм² и без двойных адресов — с другим кабелем или конфигурацией адресов длина будет меньше.
СКАУ-02 IP54 физически состоит из двух модулей — СКАУ-02 и БРЛ-04 — оба входят в состав изделия.
СКАУ-01 и СКАУ-02 в исполнении IP20/IP65 электрически и по габаритам идентичны — отличаются только поддерживаемой серией устройств System Sensor (200/500 у СКАУ-01, 200АР у СКАУ-02); при замене проверять совместимость подключаемых извещателей.
Не путать content/sigma-is-skau-02 (код 425661.156, System Sensor) с content/sigma-is-skau-01 (код 425661.159) — это разные изделия Сигма-ИС с совпадающим названием «СКАУ-01»: 159-й код собран для проприетарных охранных адресных устройств СКАУ-01-О/-С/-В/-К и не имеет отношения к System Sensor.

Документация

Сигма-ИС — СКАУ-02 IP54, сетевой контроллер адресных устройств, РЭ НЛВТ.425661.156-03 РЭ, ред. 1
Сигма-ИС — Сетевой контроллер адресных устройств СКАУ-01, Руководство по эксплуатации САКИ.425661.156РЭ, редакция 9
Сигма-ИС (ООО «Викинг») — Сетевой контроллер адресных устройств СКАУ-02, Руководство по эксплуатации НЛВТ.425661.156РЭ, редакция 3
Сигма-ИС — СКАУ-01 исп.1 (исп.2), сетевой контроллер адресных устройств, РЭ НЛВТ.425661.159 РЭ, ред. 9 (для справки о коде другого изделия)
