Сигма-ИС · сетевые контроллеры шлейфов сигнализации

СКШС-03-4 П, СКШС-03-8 П — сетевые контроллеры шлейфов сигнализации на 4 или 8 ШС

Принимает сигналы пожарной автоматики (насосы, задвижки, противодымная защита) по 4 или 8 шлейфам, адресует сработавший ШС, шлёт на БЦП «Р-08» по RS-485; IP54, резерв линии/питания.

Сетевой контроллер шлейфов сигнализации СКШС-03 исп.П

Модели семейства

СКШС-03-4 П (4 ШС)4 шлейфа сигнализации.

Число ШС	4
Совместимость	БЦП исп.2, 3, 5, 6 ППКПиУ «Р-08»
Напряжение на разомкнутом ШС	24…28 В
Ток короткого замыкания ШС	18…24 мА
Питание	10…28 В постоянного тока, два независимых ввода (например от двух ИБП-2400 с отличием номинала не более 5%)
Ток потребления при КЗ всех ШС	350…250 мА при 10…14 В, 160…130 мА при 21…28 В
Сопротивление проводов ШС	не более 500 Ом
Интерфейс с БЦП	RS-485, до 1200 м, 9600/19200 бит/с; кольцо или две параллельные линии
Габариты	232×166×55 мм
Масса	не более 0,4 кг
Степень защиты	IP54
Температура работы	от -10 до +50 °C
Срок службы	не менее 10 лет

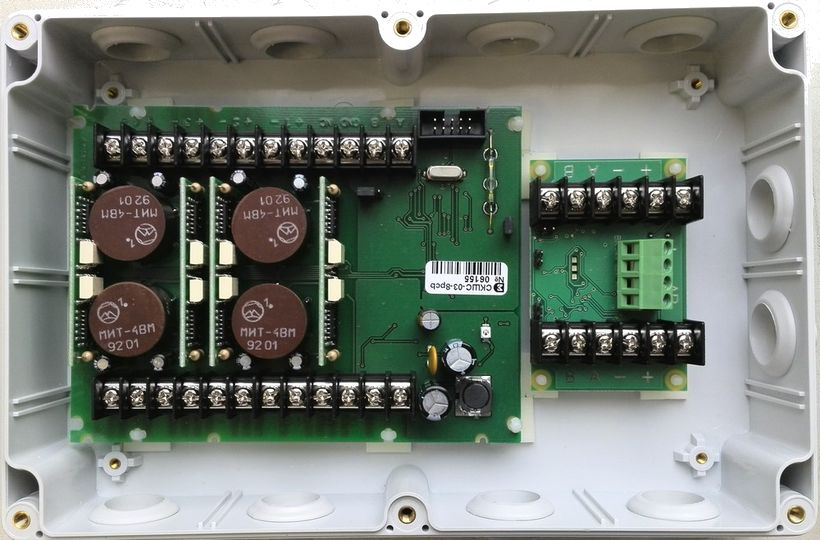

СКШС-03-8 П (8 ШС)8 шлейфов сигнализации.

Число ШС	8
Совместимость	БЦП ППКПиУ «Р-08»
Напряжение на разомкнутом ШС	24…29 В
Ток короткого замыкания ШС	18…24 мА
Питание	10…28 В постоянного тока, два независимых ввода
Ток потребления при КЗ всех ШС	700…500 мА при 10…14 В, 320…250 мА при 21…28 В
Сопротивление проводов ШС	не более 500 Ом
Интерфейс с БЦП	RS-485, до 1200 м, 9600/19200 бит/с; кольцо или две параллельные линии
Габариты	232×166×55 мм
Масса	не более 0,4 кг
Степень защиты	IP54
Температура работы	от -10 до +50 °C
Срок службы	не менее 10 лет

Как это работает и подключается

СКШС контролирует исправность каждого ШС с автоматическим выявлением короткого замыкания и обрыва, адресует сработавший шлейф и сообщает на БЦП состояния «КЗ», «Замкнуто», «Разомкнуто», «Обрыв» по диапазонам сопротивления ШС.
Время реакции на изменение состояния ШС зависит от типа события: не более 500 мс («КЗ») до более 5000 мс («Обрыв»).
Подключение линии RS-485 к БЦП возможно двумя параллельными линиями или кольцом (джампер JP2) с оконечными резисторами (джамперы JP1, JP3).

Монтаж

Допускается установка в монтажный шкаф типа ЩМП или аналогичный.
При использовании двух внешних источников питания их номинальное напряжение должно отличаться не более чем на 5%.
Собственный ток потребления СКШС и ток каждого ШС (в зависимости от его сопротивления) при расчёте суммарного тока потребления нужно складывать отдельно — не путать общий ток при КЗ всех ШС с собственным током контроллера.

Примеры

Контроль насосной станции пожаротушения

СКШС принимает сигналы обратной связи от насосов и запорной арматуры (нормально-разомкнутые/замкнутые контакты) и передаёт их состояние на БЦП «Р-08».

Резервирование линии связи по кольцу

Подключение в режиме кольца RS-485 защищает от единичной неисправности линии связи с БЦП по СП484.1311500.2020.

Частые вопросы

Сколько шлейфов у каждой модели?

СКШС-03-4 П — 4 шлейфа сигнализации, СКШС-03-8 П — 8 шлейфов; в остальном контроллеры идентичны.

Можно ли запитать контроллер от двух источников одновременно?

Да, у СКШС два независимых ввода питания — например, от двух ИБП-2400, при условии, что их номинальные напряжения отличаются не более чем на 5%.

Нюансы и грабли

СКШС-03-4П и СКШС-03-8П отличаются только числом шлейфов и параметрами тока при КЗ/обрыве — габариты, масса, интерфейс и степень защиты (IP54) одинаковы.
Сопротивление проводов каждого ШС не должно превышать 500 Ом — иначе контроллер может неверно определить состояние шлейфа.
Оба ввода питания рассчитаны на 10…28 В, но при использовании двух источников разница номиналов больше 5% не допускается.

Документация

Сигма-ИС (ООО «Викинг») — Сетевой контроллер шлейфов сигнализации СКШС-03-4 исп.П, Руководство по эксплуатации НЛВТ.425641.005-03 РЭ, редакция 1 от 05.03.2021
Сигма-ИС (ООО «Викинг») — Сетевой контроллер шлейфов сигнализации СКШС-03-8 исп.П, Руководство по эксплуатации НЛВТ.425641.154-03 РЭ, редакция 1
