БП 220/12 и БП 220/24 «Периметр» — резервируемые блоки питания для охранной сигнализации

Маломощные резервируемые блоки питания для охранной сигнализации под АКБ 12 В 2,2 А·ч: выход 12 или 24 В, «открытый коллектор» для ППКО, грозозащита, IP55.

Блоки питания «Периметр» БП 220/12, БП 220/24

Модели семейства

БП 220/12 «Периметр» (СНЛБ.436231.001)Выходное напряжение 12 В.

Выходное напряжение	12 В ±15 %
Ток нагрузки	номинальный 0,2 А, максимальный 0,5 А
Автономная работа	не менее 6 часов при номинальном токе
Пульсации	не более 100 мВ

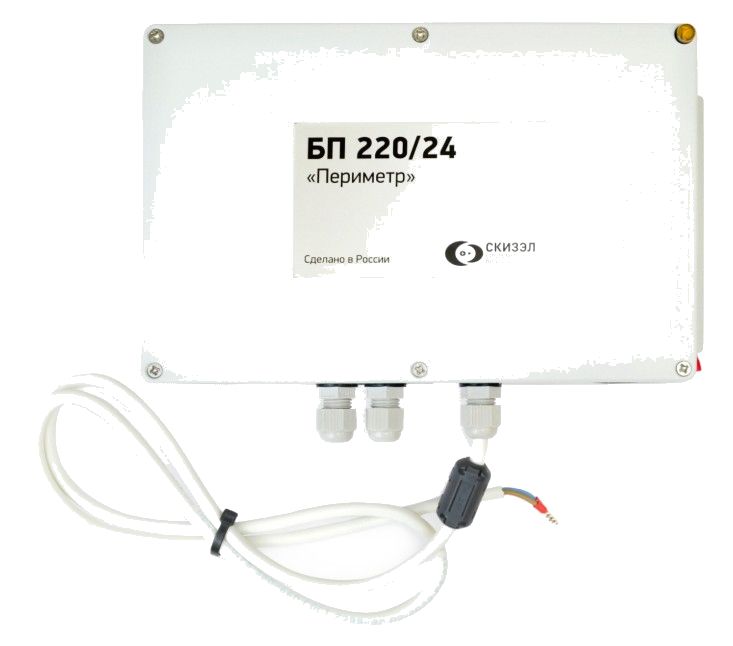

БП 220/24 «Периметр» (СНЛБ.436231.001-01)Выходное напряжение 24 В.

Выходное напряжение	24 В ±15 %
Ток нагрузки	номинальный 0,2 А, максимальный 0,5 А
Автономная работа	не менее 3 часов при номинальном токе
Пульсации	не более 100 мВ

Как это работает и подключается

Сеть ~220 В, 50±1 Гц, допустимо 187…242 В. Корпус металлический со съёмной крышкой. Общие параметры: степень защиты IP55, температура от -60 до +55 °C при влажности до 93 % (при +40 °C, без конденсата), масса нетто до 2,3 кг, габариты без упаковки не более 255×175×65 мм.
АКБ в комплект не входит: свинцово-кислотная герметичная 12 В, не менее 2,2 А·ч, типоразмер 70×47×101 мм (Д×Ш×В), клеммы сверху, высота с клеммами не более 110 мм.
Информационные выходы — «открытый коллектор»: максимальное рабочее напряжение 27 В, ток 0,1 А, сопротивление открытого 100 Ом, закрытого свыше 500 кОм. В норме открыты. XT1.2 закрывается при работе от АКБ; при разряде батареи до 10 % или её отсутствии ключ VT2 закрывается на 0,3 с с периодом 3 с; XT1.4 — глубокий разряд без сети; XT1.5 — открытая крышка.
Светодиоды: «Работа» (0,3 с раз в 3 с — норма), «Вход 220 В», «Состояние батареи» (гаснет на 0,3 с раз в 3 с — батарея отсутствует или разряжена; не светится при наличии сети — ошибка полярности), «Гл. разряд» и «Перегруз.» (красные). Аварии дублируются звуком 0,3 с с интервалом 3 с.
Назначенный срок службы 8 лет, гарантия 5 лет с даты отгрузки.

Монтаж

Монтаж и обслуживание — электромонтажник не ниже 3-го разряда. Порядок: провод заземления, провод нагрузки, информационный выход, установить и подключить АКБ (строго соблюдая полярность), затем подать сеть.
Сеть подавать напрямую через автоматический выключатель на 6 А, без УЗО.
К ППКО, которые анализируют напряжение шлейфа, подключайте выход через резистор Rш, равный сопротивлению нормального состояния шлейфа по паспорту ППКО с учётом внутреннего сопротивления выхода 110 Ом. К ППКО, анализирующим ток, резисторы подбирают опытом; для «Сигнал-20» серии 04 приведено Rш1 = 1,5 кОм и Rш2 = 910 Ом.
Обслуживание не реже раза в полгода: осмотр, удаление пыли, проверка клемм информационного выхода, нагрузки, заземления и АКБ.

Примеры

Питание малопотребляющих охранных устройств

БП рассчитан на технические средства охранной сигнализации с малым энергопотреблением, в том числе при кратковременном пропадании сети.

Контроль питания на ППКО

Информационные выходы сообщают прибору о работе от АКБ, разряде или отсутствии батареи, глубоком разряде и открытии крышки.

Частые вопросы

Идёт ли аккумулятор в комплекте?

Нет, по отдельному заказу можно получить свинцово-кислотный 12 В 2,2 А·ч.

Какой ток отдаёт БП?

Номинальный 0,2 А, максимальный 0,5 А при 12 и при 24 В.

Сколько держит от АКБ?

Не менее 6 часов у БП 220/12 и не менее 3 часов у БП 220/24 при номинальном токе.

Нюансы и грабли

Эксплуатация без защитного заземления запрещена: в блоке встроена грозозащита.
Нельзя нагружать током выше 0,5 А и подавать сеть выше 242 В.
Крышку не открывать под напряжением 220 В.
Если пропали и сеть, и напряжение на клеммах АКБ, все информационные выходы уходят в высокий импеданс; ППКО можно настроить на контроль этого состояния как признака полного обесточивания.
Красный «Перегруз.» непрерывно — сработала защита по току, выход отключён.

Документация

СКИЗЭЛ — руководство по эксплуатации СНЛБ.436231.001 РЭ
