БПК 220/12 и БПК 220/24 «Пост» — резервируемые блоки питания с двумя АКБ
Стабилизированные блоки питания на 3 А (12 В) или 6 А (24 В) с двумя внутренними АКБ 12 В по 18 А·ч, двумя независимыми выходами и «сухими» информационными контактами для ППКОП.
Модели семейства
БПК 220/12 «Пост» (СНЛБ.436231.002)Выход 12,5 В.
| Выходное напряжение | 12,5 В ±5 % |
| Ток нагрузки | номинальный 3,0 А, максимальный 3,5 А |
| Автономная работа | не менее 6 часов при номинальном токе |

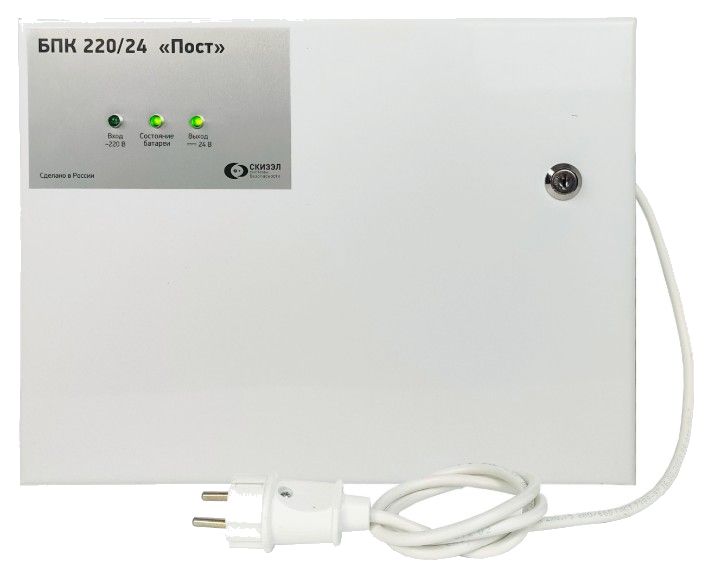

БПК 220/24 «Пост» (СНЛБ.436231.002-01)Выход 24,5 В.
| Выходное напряжение | 24,5 В ±5 % |
| Ток нагрузки | номинальный 6,0 А, максимальный 6,5 А |
| Автономная работа | не менее 6 часов при номинальном токе |
Как это работает и подключается
- Сеть ~230 В (184…253 В), 50±1 Гц. Два независимых выхода для внешних приборов. Пульсации не более 100 мВ.
- Аккумуляторы в комплект не входят: две свинцово-кислотные герметичные 12 В, не менее 18 А·ч, размер каждой не более 182×80×170 мм (Д×Ш×В).
- Температура эксплуатации от 0 до +40 °C, влажность до 80 % при +25 °C без конденсата, степень защиты IP20. Габариты без упаковки не более 400×300×115 мм, масса нетто до 5,8 кг. Кабель питания около 1 м.
- Информационные выходы — «сухой контакт»: наличие входного напряжения, наличие выходного напряжения, состояние аккумуляторов.
- Светодиоды: «Вход ~220 В», «Состояние батареи» (не светится — батарея отсутствует или разряжена), «Выход».
Монтаж
- Последовательность: заземляющий провод медью сечением не менее 1 мм² на клемму заземления, внешние приборы на выходные контакты, информационные выходы на ППКОП, АКБ (строго по полярности), затем сеть.
- Сетевая вилка должна оставаться легкодоступной для отключения.
- Монтаж и обслуживание — электромонтажник не ниже 3-го разряда, изучивший РЭ.
Примеры
Питание охранной аппаратуры на посту
БП обеспечивает бесперебойное питание технических средств охранной сигнализации, в том числе при кратковременном отключении сети, и защиту от помех в сети.
Частые вопросы
Какие нужны аккумуляторы?
Две герметичные свинцово-кислотные по 12 В и не менее 18 А·ч.
Сколько держит от АКБ?
Не менее 6 часов при номинальном токе нагрузки, для обоих исполнений.
Нюансы и грабли
- Без защитного заземления эксплуатировать нельзя. Крышку не открывать под сетью 220 В.
- Запрещено подавать входное напряжение выше 253 В.
- В РЭ есть расхождение по нагрузке: запрет пункта 2.1.1 сформулирован как «выше 3 А для БП 220/12 и выше 2 А для БП 220/24», а в технических характеристиках номинал БПК 220/24 равен 6,0 А. Уточняйте у производителя, прежде чем нагружать 24-вольтовую модель выше 2 А.
- Не допускать капель и брызг на БП, не ставить на корпус ёмкости с жидкостью, не нагревать аккумуляторы на солнце и у огня.
- Светодиод «Выход» не горит — короткое замыкание или нагрузка выше допустимой.
Документация
- СКИЗЭЛ — руководство по эксплуатации СНЛБ.436231.002 РЭ
