ББП — блоки бесперебойного питания 12 В, металлический и пластиковый корпус

Линейка ББП на 12 В с местом под АКБ: токи нагрузки от 2 до 10 А, металлический (М) и пластиковый (П) корпус. Для ОПС, видеонаблюдения, связи и СКУД.

ББП SLT — блоки бесперебойного питания 12 В

Модели семейства

ББП-20 МБлок бесперебойного питания 12 В, 2 А, металл корпус. Артикул 11002. Защита от глубокого разряда АКБ; защита выхода от перегрузки и КЗ; защита цепи АКБ от КЗ и переполюсовки.

Корпус	Металл
Сеть	100…260 В, 50 Гц
Потребление от сети при максимальном токе	51 Вт
Выход при наличии сети	13,6 В
Выход от АКБ	10,0…13,6 В
Номинальный ток нагрузки	2 А
Максимальный ток заряда АКБ	1,7 А
Отсечка АКБ от нагрузки	10…10,5 В
Пульсации при номинальном токе	50 мВ
Защита оболочки	IP 31
Температура	-15…+50 °C
Габариты	174х164х76 мм
Рекомендуемая ёмкость АКБ	7 А·ч
Масса	0,7 кг

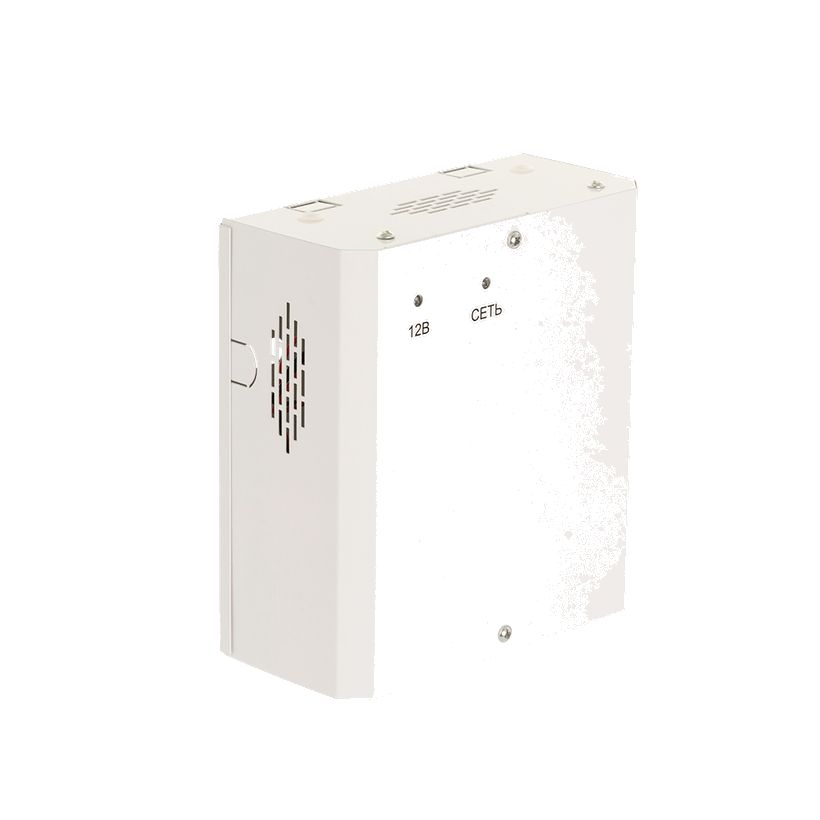

ББП-30 МБлок бесперебойного питания 12 В, 3 А, металл корпус. Артикул 11003. Защита от глубокого разряда АКБ; защита выхода от перегрузки и КЗ; защита цепи АКБ от КЗ и переполюсовки.

Корпус	Металл
Сеть	100…260 В, 50 Гц
Потребление от сети при максимальном токе	68 Вт
Выход при наличии сети	13,6 В
Выход от АКБ	10,0…13,6 В
Номинальный ток нагрузки	3 А
Максимальный ток заряда АКБ	1,7 А
Отсечка АКБ от нагрузки	10…10,5 В
Пульсации при номинальном токе	50 мВ
Защита оболочки	IP 31
Температура	-15…+50 °C
Габариты	174х164х76 мм
Рекомендуемая ёмкость АКБ	7 А·ч
Масса	0,7 кг

ББП-50 МБлок бесперебойного питания 12 В, 5 А, металл корпус. Артикул 11004. Защита от глубокого разряда АКБ; защита выхода от перегрузки и КЗ; защита цепи АКБ от КЗ и переполюсовки.

Корпус	Металл
Сеть	100…260 В, 50 Гц
Потребление от сети при максимальном токе	116 Вт
Выход при наличии сети	13,6 В
Выход от АКБ	10,0…13,6 В
Номинальный ток нагрузки	5 А
Максимальный ток заряда АКБ	1,7 А
Отсечка АКБ от нагрузки	10…10,5 В
Пульсации при номинальном токе	50 мВ
Защита оболочки	IP 31
Температура	-15…+50 °C
Габариты	174х164х76 мм
Рекомендуемая ёмкость АКБ	7 А·ч
Масса	0,7 кг

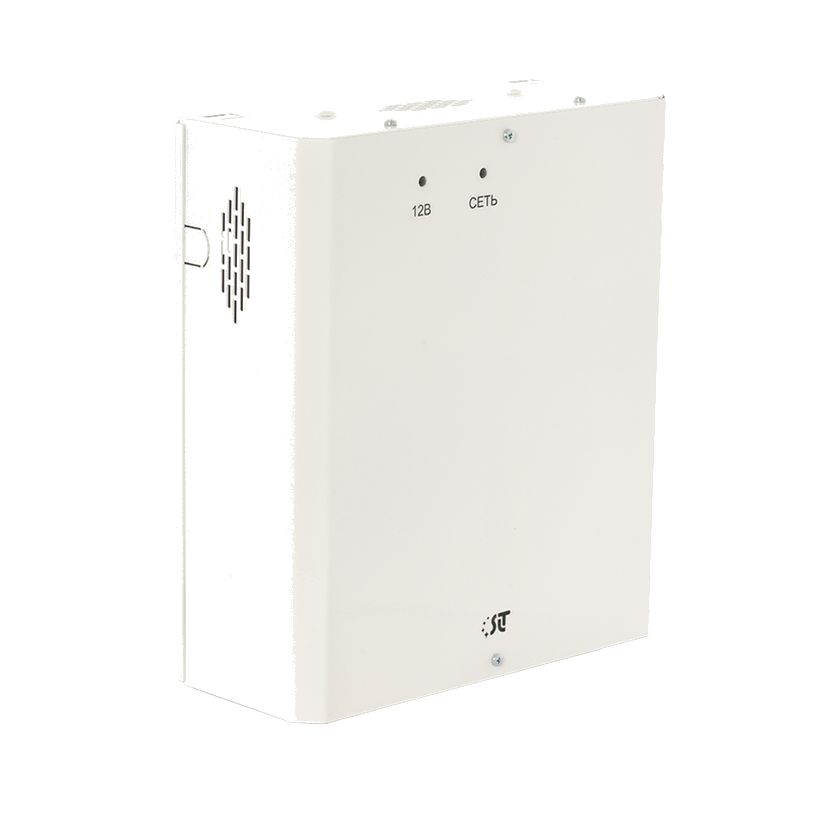

ББП-100 М (17 Ач)Блок бесперебойного питания 12 В, 10 А, металл корпус. Артикул 11273. Защита от глубокого разряда АКБ; защита выхода от перегрузки и КЗ; защита цепи АКБ от КЗ и переполюсовки.

Корпус	Металл
Сеть	150…260 В, 50 Гц
Потребление от сети при максимальном токе	237 Вт
Выход при наличии сети	13,6 В
Выход от АКБ	10,0…13,6 В
Номинальный ток нагрузки	10 А
Максимальный ток заряда АКБ	2,5 А
Отсечка АКБ от нагрузки	10…10,5 В
Пульсации при номинальном токе	50 мВ
Защита оболочки	IP 31
Температура	-15…+50 °C
Габариты	250х225х86 мм
Рекомендуемая ёмкость АКБ	17/18 А·ч
Масса	1,6 кг

ББП-21 П EconomБлок бесперебойного питания 12 В, 2 А, пластик корпус. Артикул 11250. Без защиты АКБ от глубокого разряда; защита выхода от перегрузки и КЗ. Крышка из поликарбоната, открывается на 165°.

Корпус	Пластик
Сеть	160…242 В, 50 Гц
Потребление от сети при максимальном токе	51 Вт
Выход при наличии сети	13,6 В
Выход от АКБ	0…13,6 В
Номинальный ток нагрузки	2 А
Максимальный ток заряда АКБ	1,7 А
Отсечка АКБ от нагрузки	нет
Пульсации при номинальном токе	не нормируются
Защита оболочки	IP 21
Температура	-10…+40 °C
Габариты	196х167х87 мм
Рекомендуемая ёмкость АКБ	7 А·ч
Масса	0,47 кг

ББП-31 ПБлок бесперебойного питания 12 В, 3 А, пластик корпус. Артикул 11245. Защита от глубокого разряда АКБ; защита выхода от перегрузки и КЗ; защита цепи АКБ от КЗ и переполюсовки. Крышка из поликарбоната, открывается на 165°.

Корпус	Пластик
Сеть	100…260 В, 50 Гц
Потребление от сети при максимальном токе	68 Вт
Выход при наличии сети	13,6 В
Выход от АКБ	10,0…13,6 В
Номинальный ток нагрузки	3 А
Максимальный ток заряда АКБ	1,7 А
Отсечка АКБ от нагрузки	10…10,5 В
Пульсации при номинальном токе	50 мВ
Защита оболочки	IP 21
Температура	-15…+50 °C
Габариты	196х167х87 мм
Рекомендуемая ёмкость АКБ	7 А·ч
Масса	0,48 кг

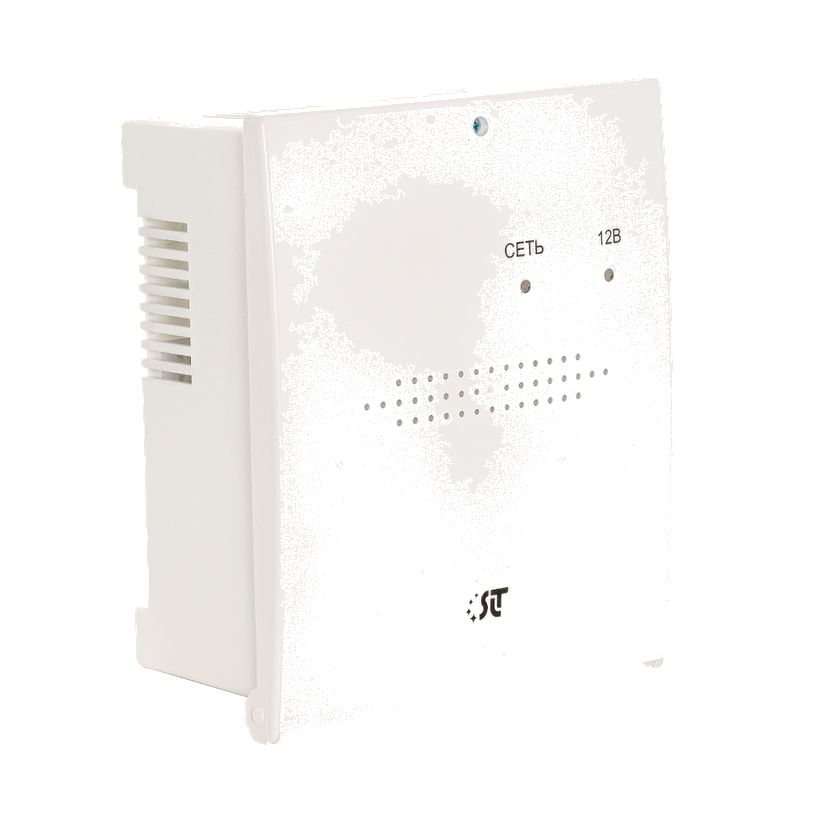

ББП-51 ПБлок бесперебойного питания 12 В, 5 А, пластик корпус. Артикул 11246. Защита от глубокого разряда АКБ; защита выхода от перегрузки и КЗ; защита цепи АКБ от КЗ и переполюсовки. Крышка из поликарбоната, открывается на 165°.

Корпус	Пластик
Сеть	100…260 В, 50 Гц
Потребление от сети при максимальном токе	116 Вт
Выход при наличии сети	13,6 В
Выход от АКБ	10,0…13,6 В
Номинальный ток нагрузки	5 А
Максимальный ток заряда АКБ	1,7 А
Отсечка АКБ от нагрузки	10…10,5 В
Пульсации при номинальном токе	50 мВ
Защита оболочки	IP 21
Температура	-15…+50 °C
Габариты	196х167х87 мм
Рекомендуемая ёмкость АКБ	7 А·ч
Масса	0,52 кг

Как это работает и подключается

Пока есть сеть, на выходе номинальные 13,6 В и идёт заряд АКБ; при пропадании сети нагрузка питается от АКБ, выходное напряжение — по таблице для модели.
В моделях с защитой АКБ от глубокого разряда АКБ отключается от нагрузки при 10…10,5 В; ББП-21 П Econom такой защиты не имеет.

Монтаж

Эксплуатация только в закрытых помещениях.
Рекомендуемая ёмкость АКБ: 7 А·ч для большинства моделей, 17/18 А·ч для ББП-100 М; корпус пластиковых моделей рассчитан на АКБ 7 А·ч.
Учитывать диапазон сетевого напряжения модели: у ББП-21 П Econom он уже (160…242 В), у ББП-100 М — 150…260 В.

Примеры

Питание охранно-пожарных приборов и СКУД

ББП предназначен для бесперебойного питания устройств и приборов охранно-пожарной сигнализации, видеонаблюдения, связи и контроля доступа напряжением 12 В постоянного тока.

Выбор по нагрузке

Номинальный ток нагрузки 2, 3, 5 или 10 А по модели; ток заряда АКБ не более 1,7 А (у ББП-100 М — 2,5 А).

Частые вопросы

Чем отличаются М и П?

М — металлический корпус (IP 31), П — пластиковый (IP 21) с поликарбонатной крышкой, которая открывается на 165°.

Какая АКБ нужна?

Рекомендуемая ёмкость по сайту производителя — 7 А·ч (ББП-100 М — 17/18 А·ч).

Нюансы и грабли

Не путать исполнения: ББП-21 П Econom не защищает АКБ от глубокого разряда и не нормирует пульсации, остальные модели защиту имеют.
Степень защиты IP 31 у металлических корпусов и IP 21 у пластиковых — вне помещений не ставить.
Рабочий диапазон температур у ББП-21 П Econom -10…+40 °C, у остальных -15…+50 °C.
