Space Technology · PoE-сплиттер (преобразователь 48 В в 12 В)

PoE-источники ST-1201M и ST-1202M — питание 12 В камер по витой паре

Статические преобразователи для питания 12 Вольт устройств видеонаблюдения: вход RJ45 (данные + питание DC 48 В, 15 Вт), выход 12 В (1,0 А); 802.3af, варианты А и В.

Модели семейства

ST-1201M POEОдин выход данные/питание 12 В на RJ45 jack 2.1x5.5x12 мм, габариты 105х18 мм.

Вход	RJ45, данные + питание
Входное напряжение	DC 48 Вольт (15 Вт)
Выход	данные/питание 12 Вольт: RJ45 jack 2.1x5.5x12 мм
Выходное напряжение	DC 12 Вольт (1,0А)
Стандарт PoE	(варианты А и В) 802.3af
Температура эксплуатации	-45...+45°C
Размеры	105х18 мм
Масса брутто	0,060 кг

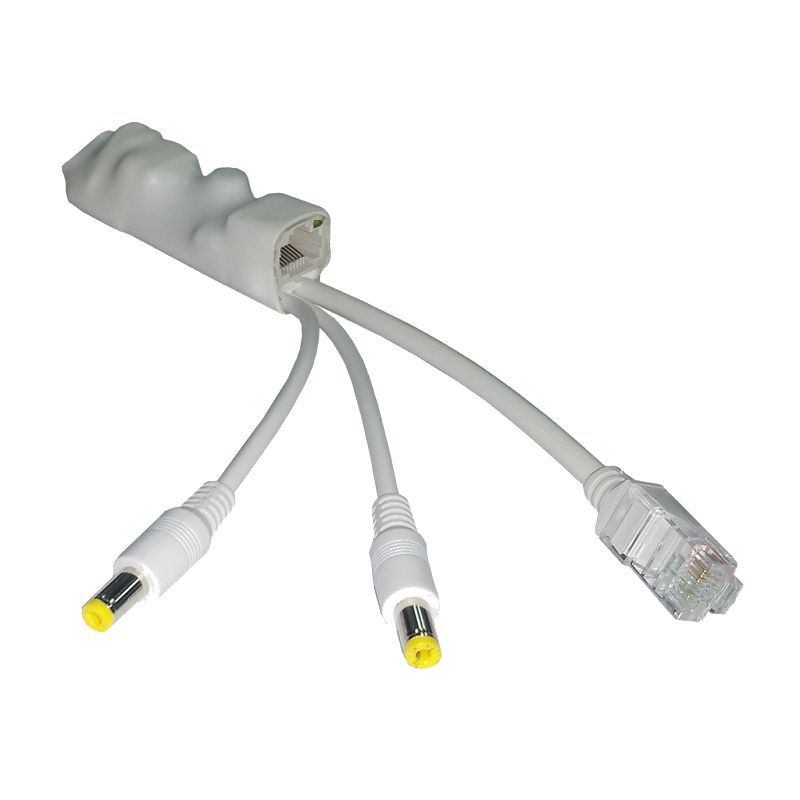

ST-1202M POEБескорпусной; выход данных RJ45 и два разъёма питания 12 В 2.1x5.5x12 мм, габариты 75x23 мм.

Вход	RJ45, данные + питание
Входное напряжение	DC 48 Вольт(15Вт)
Выход данные	RJ45
Выход питание 12 Вольт	2 разъема 2.1x5.5x12мм
Выходное напряжение	DC 12 Вольт(1,0 А)
Стандарт PoE	(варианты А и В) 802.3af
Температура эксплуатации	-45...+45°C
Размеры	75x23 мм

Как это работает и подключается

На вход по RJ45 приходят данные и питание 48 В, на выходе 12 В (1,0 А) и данные.
Стандарт 802.3af, варианты А и В.

Монтаж

ST-1201M в комплекте: защитный резьбовой ПВХ-колпачок для LAN-разъёма, кабель с двумя разъёмами на концах для камер длиной 18 см, паспорт.
ST-1202M поставляется с кабелем с тремя разъёмами на концах для питания подключаемых видеокамер и микрофона, паспортом.

Примеры

Камера 12 В на линии от PoE-коммутатора

Сплиттер ставится на конце линии и питает 12 В устройство видеонаблюдения; ST-1202M комплектуется кабелем для камер и микрофона.

Частые вопросы

Чем ST-1202M отличается от ST-1201M?

ST-1202M бескорпусной, размеры 75x23 мм, имеет отдельный выход данных RJ45 и два разъёма питания 12 В; ST-1201M — один выход RJ45 jack, 105х18 мм.

Нюансы и грабли

Выходное напряжение 12 В при токе 1,0 А: суммарная нагрузка подключённых устройств не должна превышать этот ток.
ST-1202M — источник бескорпусной: место установки должно его защитить.
