PoE-коммутаторы ST-S на 4, 5, 8, 16 и 24 порта PoE

Коммутаторы-источники PoE ST-S42, S43 (IP67), S45, S46, S50, S84, S87, S88, S163, S164, S165 и S241 на 48 В: PoE-порты, UpLink, у ряда моделей SFP.

Модели семейства

ST-S42POE (4G/1G/1S/78W)4 PoE, 1 UpLink и 1 SFP, 1 Gb на канал.

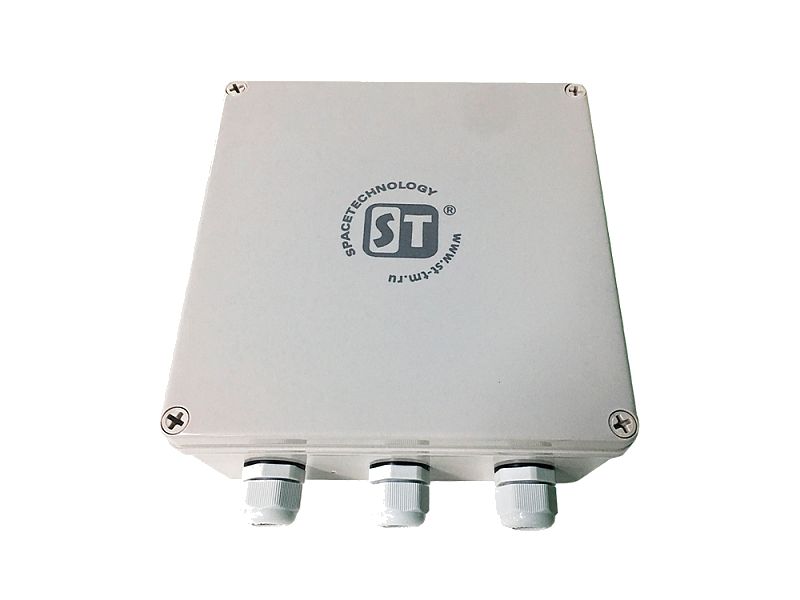

ST-S43POE (4G/1G/1S/78W/OUT)Как S42, для наружной установки: IP67.

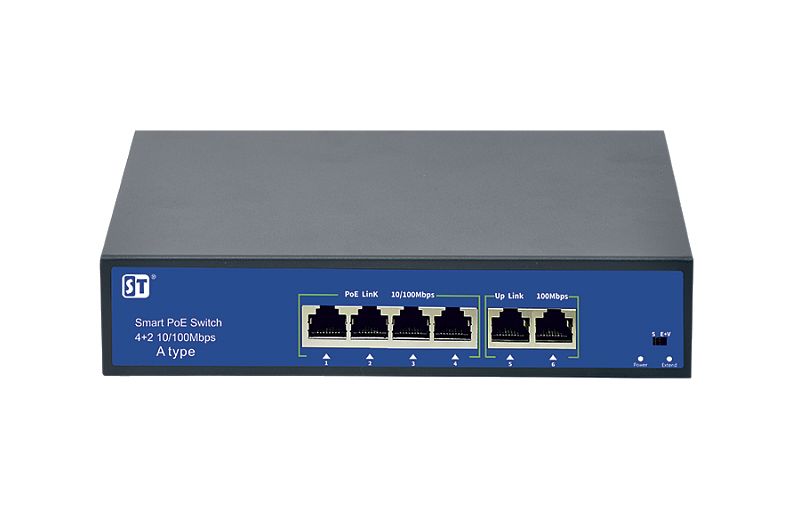

ST-S45POE (2M/78W/A)4 PoE 10/100 и 2 UpLink 100 Mb/c.

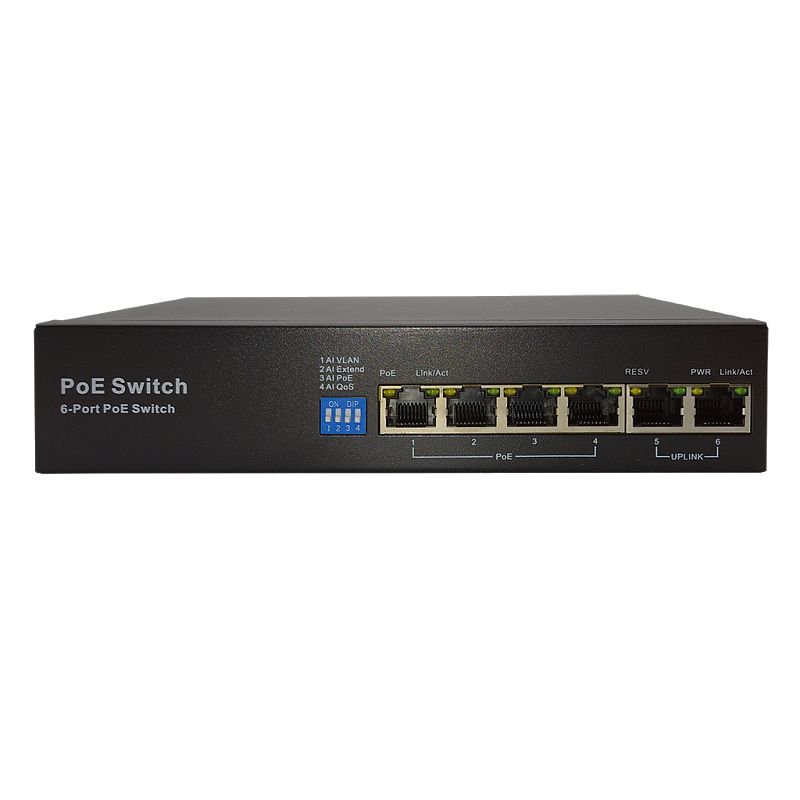

ST-S46POE (2M/60W/А) PRO4 PoE 10/100 и 2 UpLink, встроенный источник 60 Ватт.

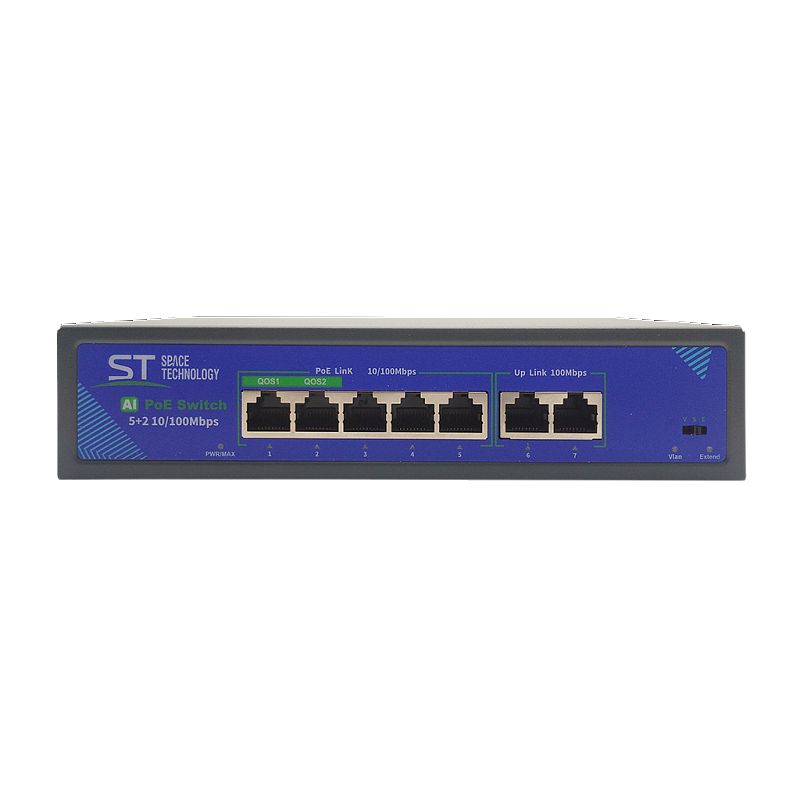

ST-S50POE (2M/78W/A) PRO5 PoE 10/100 и 2 UpLink, без SFP.

Порты	5 х (10/100 Мбит/с) PoE, 2 х (10/100 Мбит/с) UpLink
Р(ном)/Р(макс) на порт	15 Вт / 30 Вт
Р(сумм)	78 Вт
Дополнительно	AI PoE(watchdog)/Vlan/Extend/QoS (2 порта)
Охлаждение	пассивная
Температура	От -45°C до +55°C
Габариты	200х118х44 мм

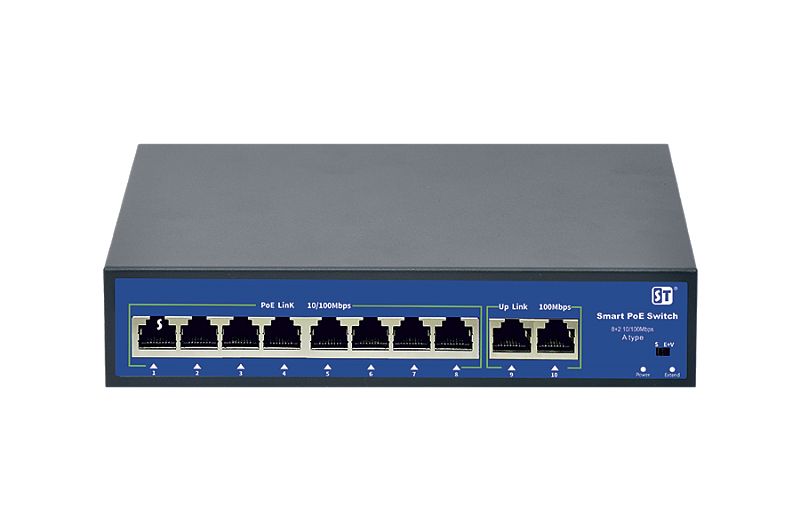

ST-S84POE (2M/120W/A)8 PoE и 2 UpLink.

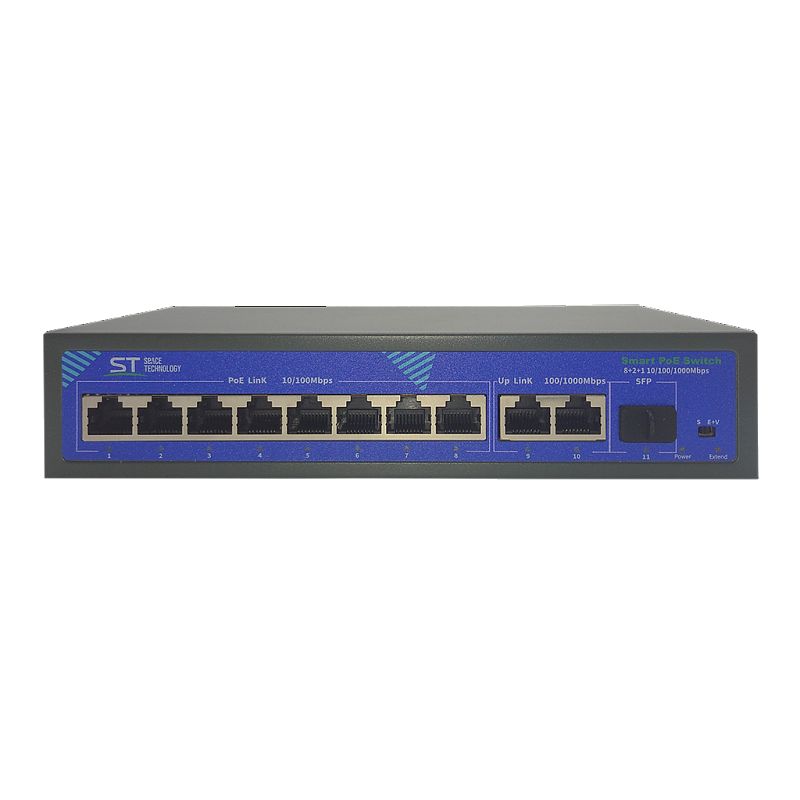

ST-S87POE (2G/1S/120W/A) PRO8 PoE 10/100, 2 UpLink гигабит, 1 SFP.

Порты	8 х (10/100 Мбит/с) PoE, 2 х (10/100/1000 Мбит/с) UpLink, 1 х (1000 Мбит/с) SFP
Р(ном)/Р(макс) на порт	19 / 30 Вт
Р(сумм)	120
Дополнительно	AI PoE(watchdog)/Vlan/Extend
Охлаждение	пассивная
Температура	От -45°C до +55°C
Габариты	200х118х44 мм

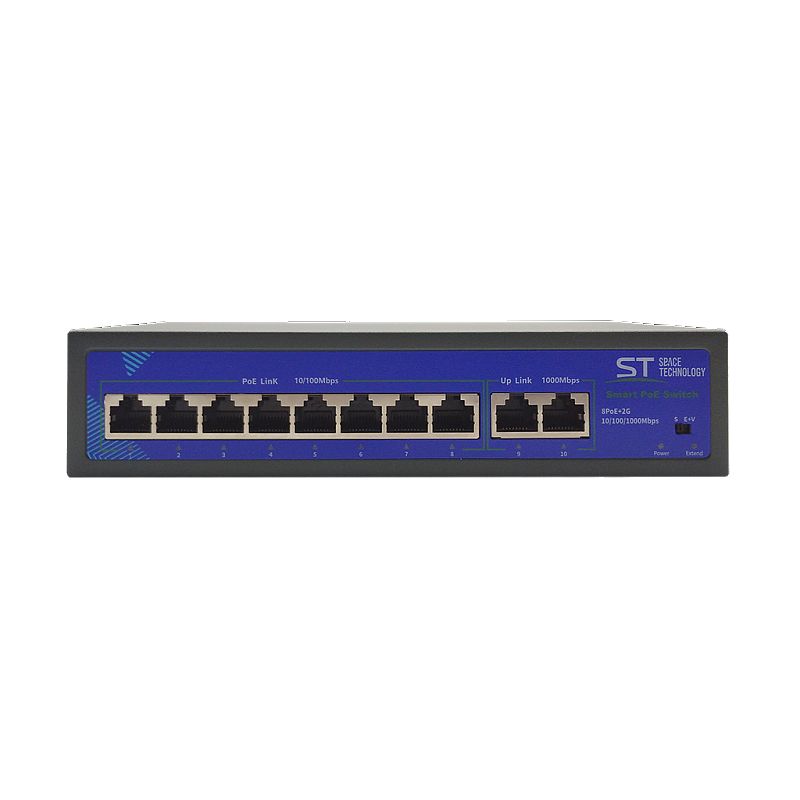

ST-S88POE (2G/120W/A)8 PoE 10/100 и 2 UpLink гигабит.

Порты	8 х (10/100 Мбит/с) PoE, 2 х (10/100/1000 Мбит/с) UpLink
Р(ном)/Р(макс) на порт	15 Вт / 30 Вт
Р(сумм)	120 Вт
Дополнительно	Extend — увеличение дальности передачи до 250м, VLAN-изоляция РоЕ портов
Охлаждение	пассивная
Температура	От -45°C до +55°C
Габариты	200х118х44 мм

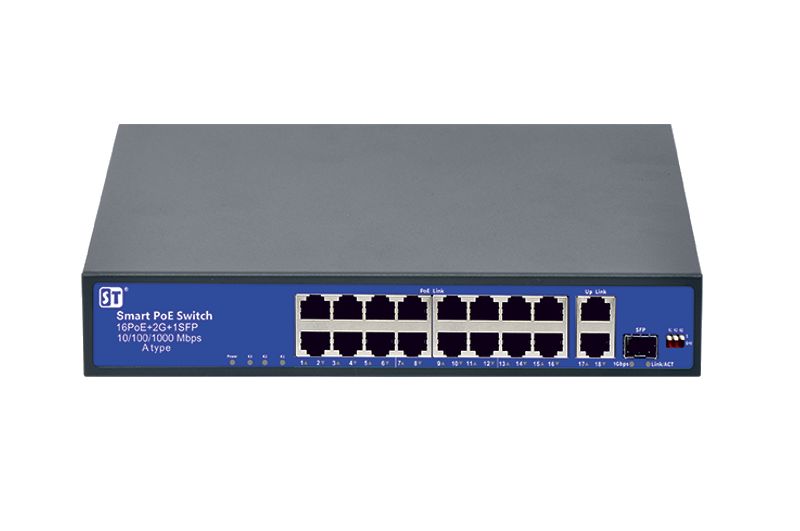

ST-S163POE (2G/1S/250W/A)16 PoE, 2 UpLink и 1 SFP.

Порты	19 Ethernet (16 PoE + 2 Up-Link + 1 SFP)
Нагрузка на порт	не более 15 Ватт
Пропускная способность	1 Gb на канал (2UpLink и SFP), PoE порты — 100 Mb на канал
Стандарт	IEEE 802.3af
Температура	От -45° до +55°С
Габариты	270х180х44мм

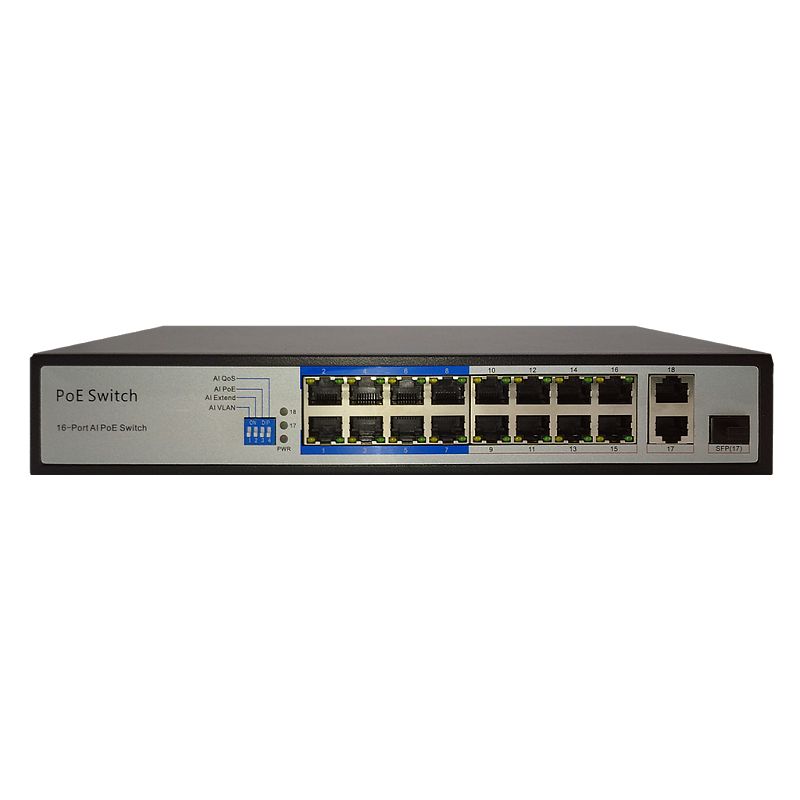

ST-S164POE (2G/1S/150W/А) PRO16 PoE, 2 UpLink и 1 SFP, встроенный источник 150 Ватт.

Порты	16 РоЕ (1-8 каналы — 10/100 Mb/c, 9-16 каналы — 100 Mb/c), 2 UpLink (1Gb/c), 1 SFP (1Gb/c)
Нагрузка на порт	до 30Ватт
Суммарная нагрузка	до 150Ватт
PoE pin	1/2(+), 3/6(-)
Стандарт	IEEE 802.3af/at вариант А
Температура	-45...+55°C
Габариты	285х44х180мм

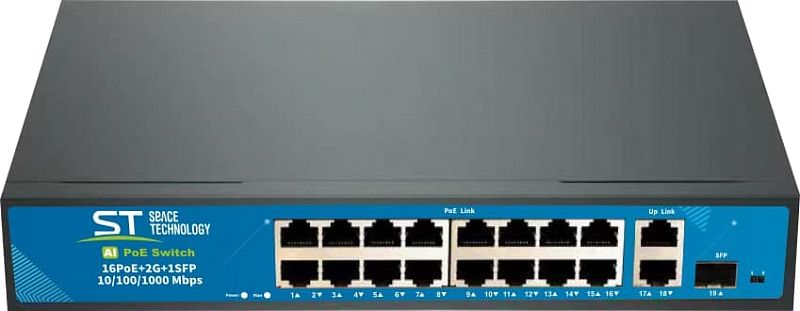

ST-S165POE (2G/1S/250W/A) PRO16 PoE 10/100, 2 UpLink гигабит, 1 SFP.

Порты	16 х (10/100 Мбит/с) PoE, 2 х (10/100/1000 Мбит/с) UpLink, 1 х (1000 Мбит/с) SFP
Р(ном)/Р(макс) на порт	15 Вт / 30 Вт
Р(сумм)	250 Вт
Дополнительно	AI PoE(watchdog)/Vlan/Extend
Охлаждение	активная
Температура	От -45°C до +55°C
Габариты	270х180х44 мм

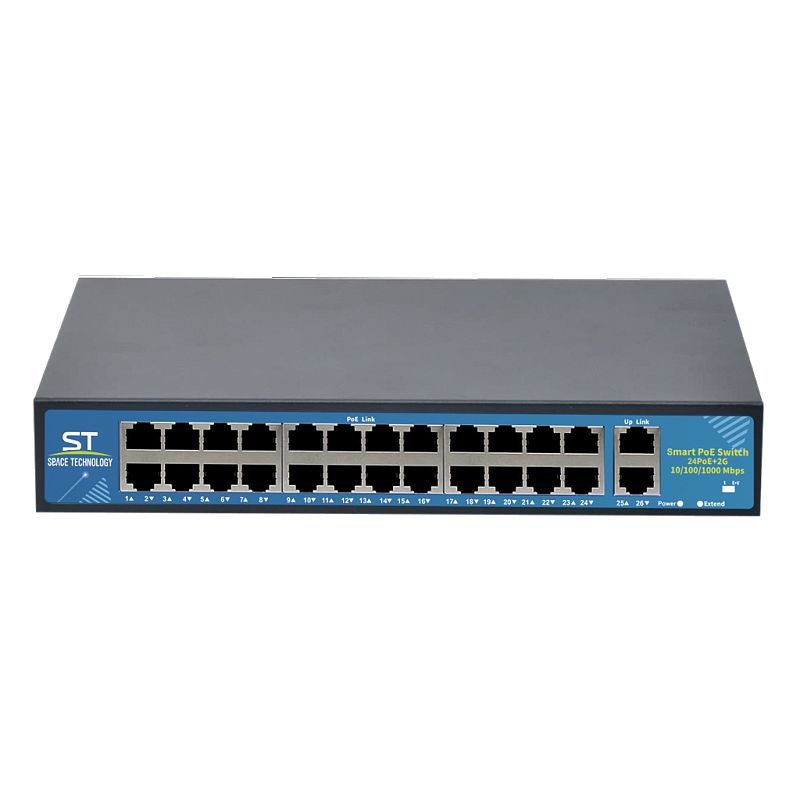

ST-S241POE (2G/400W/A)24 PoE 10/100 и 2 UpLink гигабит.

Порты	24 х (10/100 Мбит/с) PoE, 2 х (10/100/1000 Мбит/с) UpLink
Р(ном)/Р(макс) на порт	15 / 30
Р(сумм)	400
Дополнительно	Extend — режим с увеличением дальности передачи до 250м, VLAN-изоляция РоЕ портов
Охлаждение	активная
Температура	От -45°C до +55°C
Габариты	270х180х44 мм

Порты PoE — RJ45 «данные/данные+питание», выходное напряжение 48 В.
Тип PoE у моделей с таблицей параметров — А; у ST-S46POE и ST-S164POE указан pin 1/2(+), 3/6(-).
Режим Extend (у ST-S88POE и ST-S241POE): увеличение дальности передачи до 250м, VLAN-изоляция PoE-портов.

Для корпуса ST-S43POE (IP67, 200х200х95мм) страница заявляет степень защиты IP67; остальным модели IP не указан.
Охлаждение: активное (с вентилятором) у ST-S165POE и ST-S241POE, пассивное у ST-S50POE, ST-S87POE и ST-S88POE.

Питание камер по витой паре

Камеры с PoE подключаются к портам PoE; UpLink и SFP уходят на регистратор или магистраль.

Какой суммарный бюджет PoE у моделей?

ST-S45/S50 — 78 Вт, ST-S46 — 60 Вт, ST-S84/S87/S88 — 120 Вт, ST-S164 — 150 Вт, ST-S165 — 250 Вт, ST-S241 — 400 Вт.

Не путайте скорость портов: PoE-порты обычно 10/100 (100 Мбит/с), гигабит — только UpLink и SFP.
Нагрузка на порт различается по моделям: 15, 19 или до 30 Ватт; ориентируйтесь на суммарный бюджет модели.
Для ST-S42POE страница пишет «не менее 19 Ватт» на порт, для ST-S43POE — «не более 19 Ватт»: уточняйте по паспорту.
Для ST-S165POE страница не приводит входное напряжение.
