Специнформатика-СИ · устройство адресной регистрации извещателей (приставка к ППК)

АР-СИ — адресный регистратор извещателей на 8 или 24 шлейфа

Приставка к любому шлейфному ППК: адресные метки в розетках извещателей передают адрес сработавшего по проводам шлейфа на приёмник с ЖК-табло и памятью. Без дополнительной проводки.

Модели семейства

АР-СИ на 8 шлейфов8 каналов; приёмный пульт ПП, выносное табло ВТ 177×50×30 мм и адресные метки МА.

Каналов	8
Адресов на канал	64
Питание ПП и ВТ	от 10 до 15 В; в дежурном режиме не более 0,07 А, при отображении адреса не более 0,12 А
Метка МА, в покое	не более 0,3 мА от ШС (10…24 В)
Метка МА, при срабатывании	не более 1 мА
Температура	от минус 10 до плюс 55 °C
Степень защиты	IP40

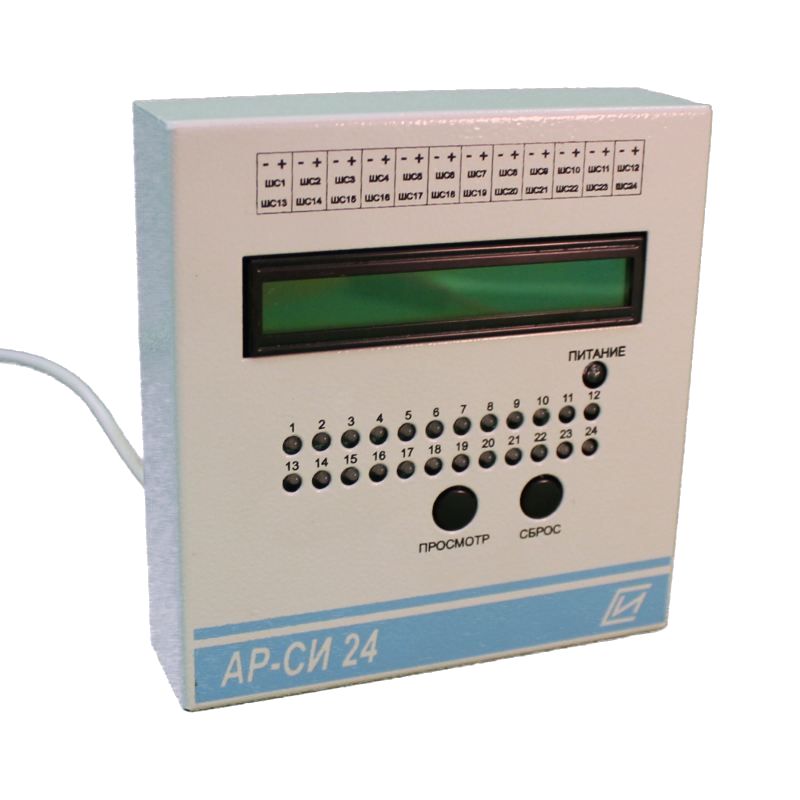

АР-СИ на 24 шлейфа24 канала; адресный приёмник АП 140×120×40 мм, до 64 адресов в канале.

Каналов	24
Адресов на канал	64
Питание АП и МРТ	от 10 до 15 В; в дежурном режиме не более 0,10 А, при отображении адреса не более 0,15 А
Метка МА, в покое	не более 0,1 мкА
Метка МА, при срабатывании	не более 1 мА
Метка МА	40×40×20 мм, не более 0,05 кг
Температура	от минус 10 до плюс 55 °C
Степень защиты	IP40

Как это работает и подключается

Метка МА включается активизирующим оптронным входом последовательно с извещателем (датчиком), а информационным выходом — параллельно ШС ПКП; питается от шлейфа. При срабатывании метка передаёт в ШС трёхкратную кодовую посылку своего адреса.
Каждый вход приёмника распознаёт до 64 адресов по двухпроводному ШС, который по-прежнему контролируется ПКП на обрыв и КЗ.
Приёмник питается от 10…15 В (например от ПКП) и подключается к клеммам шлейфов ПКП; сообщение сопровождается звуком и адресом на ЖК-табло; события пишутся в энергонезависимую память.
Пока один извещатель находится в сработавшем состоянии и ПКП (или ШС) неработоспособен, АР-СИ продолжает передавать адрес — образуется дополнительный канал.

Монтаж

Метку МА ставят в розетку извещателя или в отдельный мини-корпус IP40 рядом с извещателем; адрес задаётся микропереключателями на плате метки (кодирующий переключатель, для 8 каналов 5-разрядный код от 01 до 64).
Сопротивление проводов ШС ПКП не более 500 Ом; утечка не менее 50 кОм для пожарных и 20 кОм для охранных шлейфов.
Проверка при установке: подключение приёмника к клеммам шлейфов подтверждают светодиоды; имитировать срабатывание каждого извещателя и убедиться, что звучит сигнал и высвечивается заданный адрес.
Схемы включения меток для МАК-1 (с замыкающими и размыкающими контактами) и токопотребляющих МАК-ДМ — приложение Б РЭ.

Примеры

Шлейф из 25–30 извещателей

Без адресации неизвестно, какой из них сработал; АР-СИ показывает адрес и время, включая ложные срабатывания.

Частые вопросы

Нужно ли прокладывать отдельные провода?

Нет: используются провода занятых шлейфов ПКП.

Сколько извещателей в одном канале?

До 64 адресов.

Нюансы и грабли

В дежурном режиме на табло — дата и время в формате «ДД/ММ ЧЧ:ММ:СС» без подсветки; при регистрации — «Шлейф:№ Адрес:№№» с подсветкой.
Для 8 каналов сопротивление каждого провода линии связи ВТ и ПП не более 100 Ом, утечка изоляции в ЛС не менее 50 кОм.
Наработка на отказ не менее 50000 часов, срок службы не менее 10 лет.

Документация

Специнформатика-СИ — руководства по эксплуатации «АР-СИ» на 8 и на 24 шлейфа (КЛЯР.425621.001 РЭ)
