Специнформатика-СИ · взрывозащищённый приёмно-контрольный прибор (1, 2 или 4 шлейфа)

Корунд 2/4-СИ — взрывозащищённый ППКОП с искробезопасными шлейфами (исп. 01, 02, 04)

Прибор для взрывоопасных объектов: принимает извещения из искробезопасных шлейфов, включает оповещатели ОС и ОЗ, реле РТ1…РТ4 и выход на ПЦН. Исп. 04 — с RS-485 (УС-СИ).

Модели семейства

Корунд 2/4-СИ исп. 01Один искробезопасный шлейф.

Шлейфов

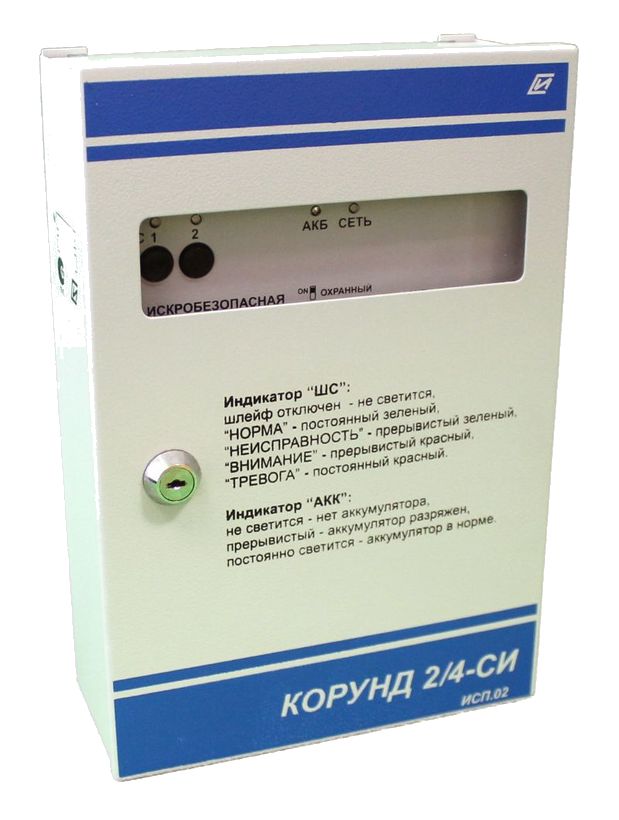

Корунд 2/4-СИ исп. 02Два шлейфа.

Шлейфов

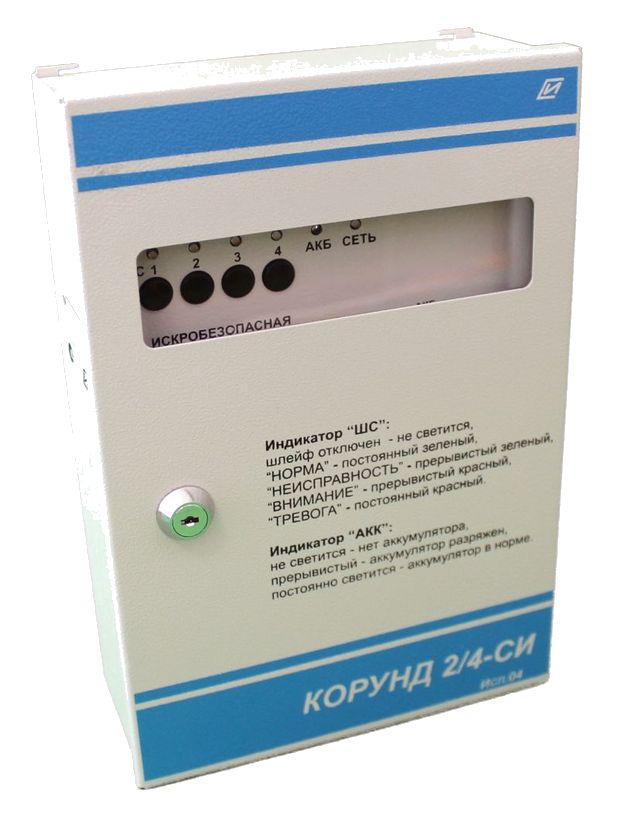

Корунд 2/4-СИ исп. 04Четыре шлейфа; с устройством сопряжения УС-СИ — гальванически развязанный RS-485 по протоколу «Сирень-СИ» (по умолчанию) или Modbus RTU.

Шлейфов	4
Modbus RTU по умолчанию	скорость 9600, адрес 10
Скорости обмена	2400, 4800, 9600, 19200
Диапазон адресов	от 001 до 255

Как это работает и подключается

Реле РТ1…РТ4 транслируют «Пожар» независимо по каждому шлейфу; «Внимание» — реле ПЦН; «Проникновение» — реле с наименьшим номером из группы охранных ШС; «Неисправность» — размыканием контактов реле «НЕ» (неисправность ШС, цепей ОС и ОЗ, пропадание питания на любом вводе, выключение прибора).
Каждый ШС задаётся как охранный или пожарный; для пожарного — повторный опрос (переход в тревогу при подтверждении после сброса выключением питания ШС на 2 секунды) и задержка включения реле РТ 20 секунд; для охранного — задержка включения ОЗ 20 секунд.
С УС-СИ: «Авария линии связи» — единичный индикатор «ЛС АВАРИЯ» (задержка до 20 секунд), внутренний звуковой сигнал и замыкание цепи «Авария ЛС».

Монтаж

Прибор устанавливают вне взрывоопасных зон; в искробезопасные цепи ШС допускаются только взрывозащищённые извещатели с сертификатами: МАК-1 ИБ исп.01 и 011, МАК-ДМ ИБ исп.01, ИД-2 ИБ, ИДТ-2 ИБ, УФИС ИБ, ИПР-СИ-1 ИБ (Агат ИБ) и аналогичные.
Выносной элемент шлейфа 6,2 кОм ±5 %; ток активных токопотребляющих извещателей не более 1,0 мА суммарно.
Отсек под аккумулятор 12 В, 7 А·ч; при отключении сети 220 В прибор держит не менее 27 часов и 1 час в тревоге.
Оповещатели ОС и ОЗ — с выносным элементом (резистор 1,2 кОм) и диодом 1N5400; дополнительный диод защищает оповещатели при смене полярности контроля или при внутреннем сопротивлении менее 430 Ом.

Примеры

Взрывоопасные помещения и зоны

Пожарные и охранные извещатели в зонах всех классов, связь по искробезопасным цепям.

Стартовый сигнал на ППУ

Формирование стартового сигнала на прибор управления пуском системы пожаротушения, дымоудаления и оповещения.

Частые вопросы

Степень защиты?

IP40 оболочки электронного модуля; температура от минус 30 до плюс 50 °C.

Потребление?

Из сети в дежурном режиме 7 ВА; от аккумулятора без оповещателей не более 0,26 А.

Нюансы и грабли

В шлейф допускается не более 10 извещателей типа ИД-2 ИБ / ИДТ-2 ИБ / УФИС ИБ: превышение суммарного тока над допустимым компенсируется импульсным потреблением этих извещателей.
Искробезопасные параметры шлейфа: Uo не более 18,9 В, Io не более 40 мА, Po не более 0,17 Вт; суммарные Lo не более 2 мГн, Co не более 0,1 мкФ.
Ток в цепях РТ1…РТ4 и ПЦН до 4 А (250 В переменного или 30 В постоянного тока); в цепях НЕ и АВАРИЯ ЛС — до 0,1 А при 100 В.
Токи ОС + ОЗ в сумме не более 0,2 А; выходная цепь питания извещателей 10,8…15 В, ток до 0,2 А.

Документация

Специнформатика-СИ — руководство по эксплуатации взрывозащищённого ППКОП «Корунд 2/4-СИ»
