Специнформатика-СИ · взрывозащищённый приёмно-контрольный прибор (10, 15 или 20 шлейфов)

Корунд 20-СИ — взрывозащищённый ППКОП на 10, 15 или 20 искробезопасных шлейфов

Прибор [Ex ia Ga] IIC / [Ex ia Da] IIIB для взрывопожароопасных помещений категорий А и Б: адресные индикаторы, память на 1024 события, реле пуска РТ1…РТ20 по шлейфам.

Модели семейства

Корунд 20-СИ20 искробезопасных шлейфов; резервирование от внешнего источника постоянного тока 10,8–15 В.

Шлейфов	20
Ток в дежурном режиме	не более 0,49 А

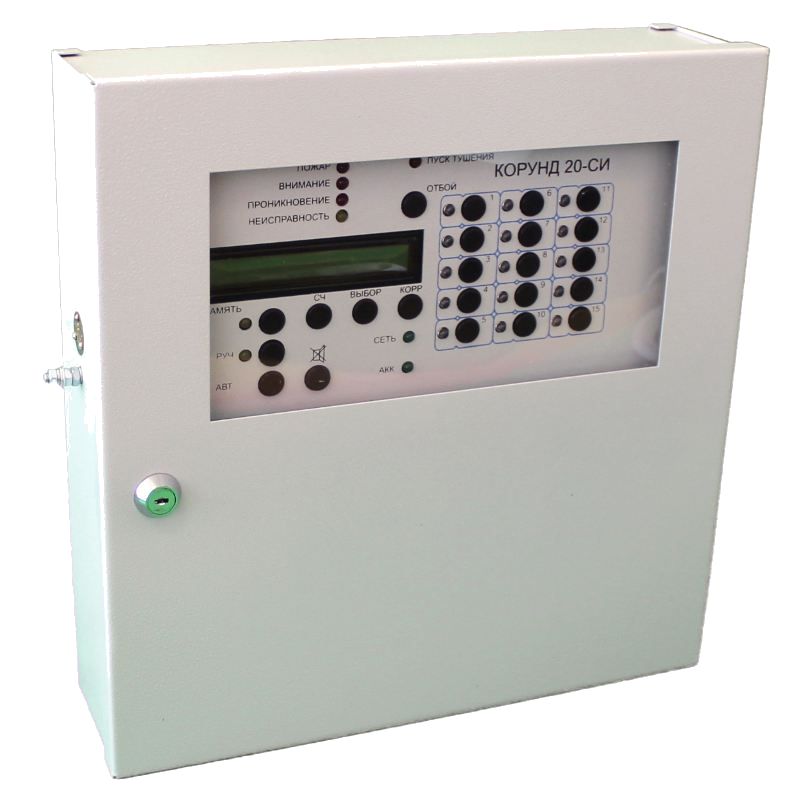

Корунд 20-СИ исп. 0215 шлейфов; резерв от внешнего источника.

Шлейфов	15
Ток в дежурном режиме	не более 0,49 А

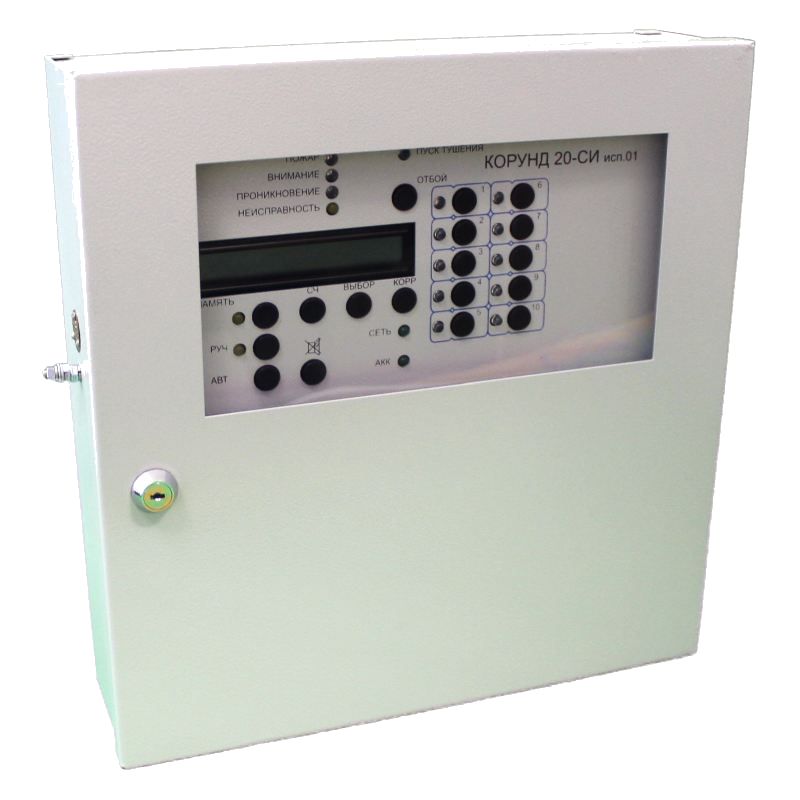

Корунд 20-СИ исп. 0110 шлейфов; аккумулятор 12 В, 7 А·ч в отсеке корпуса.

Шлейфов	10
Ток в дежурном режиме	не более 0,25 А
Работа без сети	27 часов

Как это работает и подключается

Приём извещений «Внимание» (один ИП), «Пожар» (по алгоритму первого или повторного срабатывания), «Проникновение», «Неисправность», «Автоматика отключена».
Трансляция на ПЦН: общее «Внимание» замыканием цепи «ВН», «Пожар» — «ПО», «Неисправность» — размыканием «НЕ».
Память не менее 1024 извещений и событий с временем; просмотр кнопками ПАМЯТЬ и КОРР.
Кнопка ОТБОЙ — квитирование и перевод в дежурный режим. Настройка в меню: пожарные/охранные ШС, алгоритм приёма, задержка реле РТ, задержка ОЗ для охранных.

Монтаж

Прибор — вне взрывоопасных зон, искробезопасные цепи — в зону. Габариты не более 340×340×100 мм, масса не более 9 кг, IP40.
В шлейфы во взрывоопасных помещениях — только взрывозащищённые извещатели: МАК-1 ИБ (исп.01, 011) не более 40 шт. в ШС; МАК-ДМ ИБ не более 10; ИД-2 ИБ и ИДТ-2 ИБ не более 6; УФИС ИБ не более 6.
Другие взрывозащищённые извещатели допускаются, если их Ui, Ii, Ci, Li не нарушают искробезопасность шлейфа.
Отсек под АКБ не менее 155×70×105 мм; заряд током не более 0,2 А, напряжение холостого хода на клеммах АКБ не более 13,8 В.

Примеры

Стартовый импульс по шлейфу

Индивидуальный адресный импульс замыканием реле РТ(1…20), соответствующего номеру шлейфа, из которого принят «Пожар».

Охранный оптико-электронный «Пирон-1»

Не более 1 в шлейфе, лучше в конце ШС вместо выносного элемента с перемычкой в положении «РАЗРЫВ»; ток дежурного режима в ШС 2,1–2,5 мА.

Частые вопросы

Сколько шлейфов?

20, 15 (исп.02) или 10 (исп.01).

Питание?

Сеть 220 В (+22/-33), 50 Гц или внешний источник 10,8–15 В.

Нюансы и грабли

Параметры искробезопасного шлейфа: Po = 0,17 Вт, Io = 40 мА, Uo = 18,9 В, Lo = 2 мГн, Co = 0,1 мкФ; в шлейфе не более 14 В холостого хода и 14 мА КЗ.
Работа 27 часов от встроенной АКБ обеспечивается только у исполнения на 10 ШС (исп. 01); у 15 и 20 ШС резерв — внешний источник.
Цепи РТ1…РТ20: до 220 В / 1,0 А переменного или 30 В / 1,0 А постоянного; ПО, ВН, НЕ — до 130 В / 0,1 А.
Температура эксплуатации от минус 10 до плюс 50 °C, потребление из сети в дежурном режиме до 20 ВА.
