Сигнал 2/4-СИ — ППКОП на два или четыре шлейфа (исп. -02, -04, -04/06, «Метро»)

Малый прибор для пожарных и охранных шлейфов: индикация, управление оповещателями ОЗ и ОС с контролем цепей, реле тревоги, выход на ПЦН. Исп. -04/06 — с RS-485 (Сирень-СИ или Modbus RTU).

Модели семейства

Сигнал 2/4-СИ исп. -02Два независимых шлейфа. КЛЯР.425513.002-02.

Шлейфов	2
Габариты	не более 240×180×100 мм
Масса	не более 2 кг
Степень защиты	IP20
Температура	от минус 30 до плюс 50 °C
Основное питание	сеть 220 В (+22/-33 В), 50 Гц; потребление не более 10 ВА
Резерв	10,8–15 В; АКБ 12 В (в отсеке место под 7,5 А·ч)
Работа от АКБ	27 часов, дежурный ток не более 0,3 А

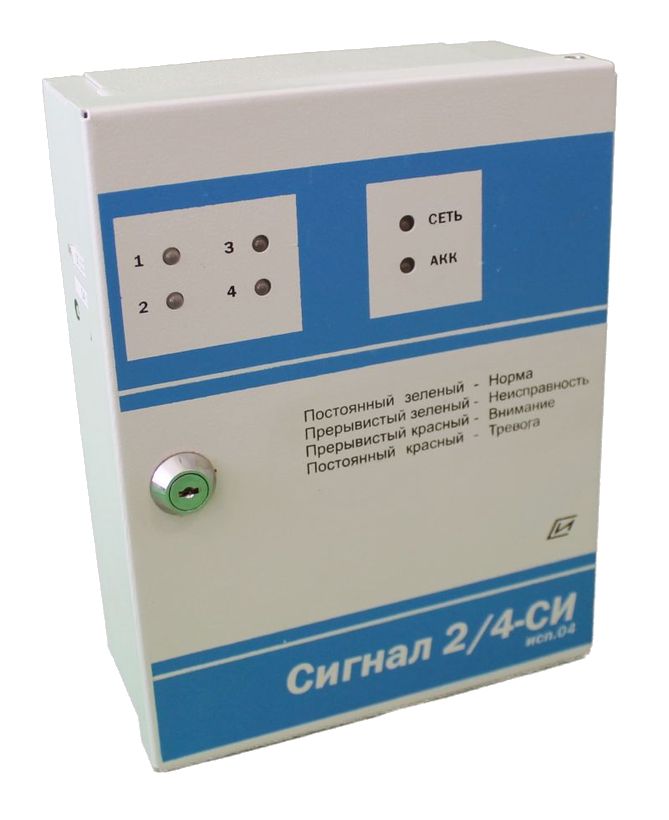

Сигнал 2/4-СИ исп. -04 и -04/06Четыре независимых шлейфа. КЛЯР.425513.002-04/06; исп. -04/06 с устройством сопряжения УС-СИ (RS-485, гальваническая развязка) и выносной панелью индикации ВПИ.

Шлейфов	4
Шлейф	20 ±4 В, ток КЗ не более 23 мА, ток нагрузки не более 3 мА, ВЭ 4,7 кОм
Провода шлейфа	не более 220 Ом; утечка пожарного ШС не менее 50 кОм, охранного не менее 20 кОм
Реле РТ	250 В / 4,0 А переменный, 30 В / 1,0 А постоянный
ПЦН, НЕИС	100 В / 0,1 А
Выходы ОЗ, ОС	10,8–15 В, до 0,2 А
Выход 12 В	10,8–15 В, до 0,15 А
Готовность	20 секунд после включения питания

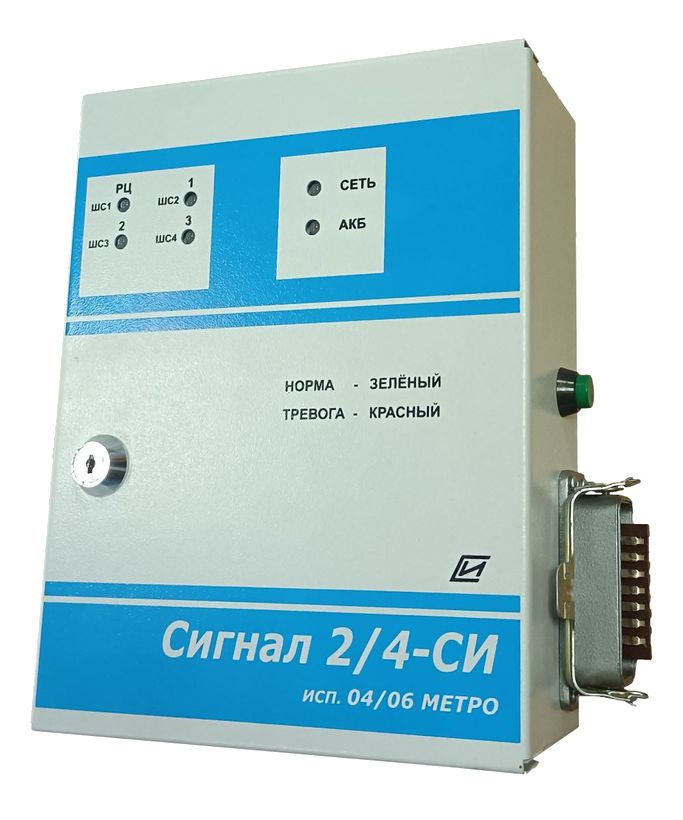

Сигнал 2/4-СИ исп. -04/06 «Метро»Охранный вариант для объектов метрополитена, КЛЯР.425513.004-06 МЕТРО, ТУ 26.30.50-007-12231800-2020: режимы «Туннель охр рубежа» и «Охр. объекта МЕТРО».

Шлейфы	4; в режиме «Туннель» ШС1 — рельсовая цепь «РЦ», ШС2–ШС4 — рубежи 1–3
Основное питание	сеть 230 В, ±10 %, 50 Гц
Резерв	10,8–14 В
Габариты	не более 240×180×85 мм
Выносной элемент	от 3,3 до 4,7 кОм
Реле ПЦН, НЕИС	250 В / 0,1 А
RS-485	Сирень-СИ или Modbus RTU

Как это работает и подключается

Режим каждого шлейфа задаётся в конфигурировании: «пожарный» (с повторным опросом или без) или «охранный» (просто охранный, «Открытая дверь», «Закрытая дверь», ведомый — кроме ШС1).
Извещение определяется током в шлейфе: «Норма» — суммарный ток через ВЭ и нагрузку 3,6–7,5 мА; «Внимание» и «Пожар» — дискретное изменение тока (по таблице 2 РЭ); обрыв — ток меньше 1 мА, КЗ — больше 18 мА.
Повторный опрос: при «Внимание» или «Пожар» от токопотребляющих извещателей шлейф обесточивается на 2–4 секунды, потом через паузу до 12 секунд приём повторяется.
Контроль цепей ОС и ОЗ тестовым сигналом обратной полярности; контроль вскрытия дверцы, основного и резервного питания.
Для просмотра и изменения настроек: подключить питание, в течение трёх секунд нажать «СН»; переключатели SB схем ЦУ переводят соответствующий шлейф; последовательное «СН» — режимы реле, затем протокол RS-485 (Сирень-СИ или Modbus RTU).

Монтаж

Проверить комплектность, изучить проектную документацию, при необходимости сконфигурировать прибор перед установкой (схема подключения — рис. 1 приложения Б).
Заводские установки: все ШС «пожарные» без повторного опроса; цепи РТ замыкаются без задержки.
Провода ШС — не ближе 0,5 м от любых силовых кабелей с напряжением более 100 В или током более 1 А.
Аккумуляторный отсек не менее 155×70×105 мм; АКБ 12 В из комплекта заказа. При наличии сети заряд током не более 0,2 А до напряжения не выше 13,8 В.
Оповещатели ОЗ и ОС подключаются с элементами контроля из комплекта (резистор 1,2 кОм и диоды 1N5400).

Примеры

Пожарный шлейф

Извещения «Норма», «Внимание», «Пожар»: двухпороговое распознавание, предотвращение включения автоматики от первого (возможно ложного) срабатывания токопотребляющего ИП.

Охранный шлейф

Постановка по тактике «Открытая дверь» / «Закрытая дверь», режим «охранный ведомый» и «тихий вход».

Управление шлейфом кнопкой звонка

Для «пожарного» ШС вход «ВКЛ» — кнопка дверного звонка, для «охранного» — сетевой выключатель.

Частые вопросы

Чем отличаются исполнения?

-02 — два шлейфа, -04 — четыре; -04/06 добавляет RS-485.

Сколько держит от АКБ?

27 часов при полностью заряженной батарее и отсутствии сети.

Нюансы и грабли

Не рекомендуется совместно включать в один ШС пассивные и токопотребляющие извещатели по схеме с формированием «Внимание».
В режиме «охранный» неисправность цепи ШС воспринимается как «Проникновение».
В «пожарном» ШС после пропадания и восстановления питания шлейф включается независимо от состояния цепи «ВКЛ».
Для ограничения доступа к постановке и снятию можно использовать шифрустройство ШУ2 или радиореле.
При длительности извещения менее 0,2 секунды прибор сохраняет текущий режим; принимаемое извещение должно быть не короче 0,5 секунды.

Документация

Специнформатика-СИ — руководства по эксплуатации «Сигнал 2/4-СИ» КЛЯР.425513.002 РЭ и исп. -04/06 «Метро» КЛЯР.425513.004-06 МЕТРО РЭ
