Спектрон · сменные платы (слоты) блока Спектрон-CU: процессор, питание, абонентские линии, шлюзы

Платы блока Спектрон-CU — процессор SCU, питание SPS, линии Ethernet, DSL, аудио, аналоговые телефоны и SIP-шлюз

Комплектующие платы блока Спектрон-CU: центральная плата, питание, платы для Ethernet и цифровых переговорных устройств и пультов диспетчера, аудио, телефоны и IP-АТС. Слоты у плат разные.

Платы блока Спектрон-CU: SCU, SPS, SDE, SDL, SAL, SFX, SVE

Модели семейства

SCU — центральная платапроцессор и матрица коммутации; слот 9, резервная во втором слоте 10

Функции	коммутация каналов, WEB-сервер для конфигурации блока, мониторинг SNMP, хранение логов, генератор тактовых частот
Каналов одновременно	120
Потребление	не более 6 Вт
Интерфейс	Ethernet (RJ-45), ОС Linux

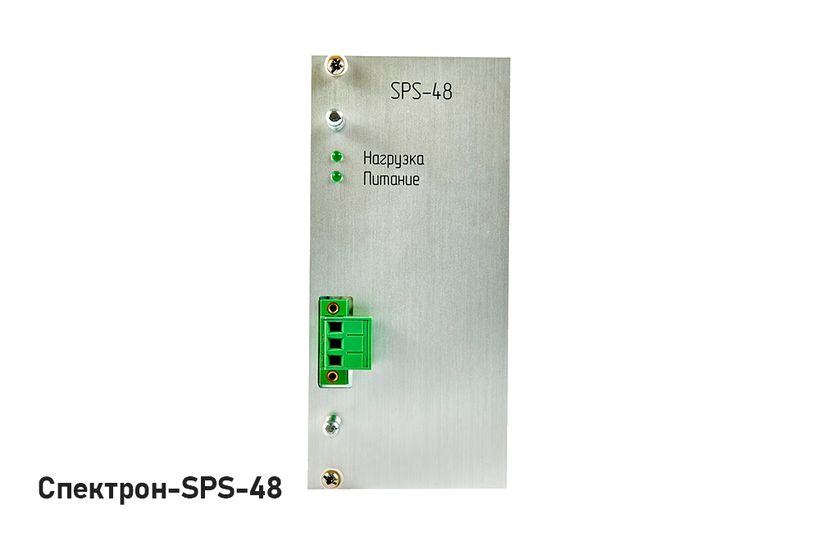

SPS-48 / SPS-220 — платы питанияосновная плата питания в слот 19, резервирование — вторая в слот 16

SPS-48	питание 48 В DC, входное напряжение 36–72 В DC, максимальный ток 25 А, защита от перенапряжения и по току
SPS-220	от сети 220 В в -48 В, номинальная мощность 110 Вт, вход 85–264 В AC, 48–62 Гц, КПД 92 %, занимает три слота

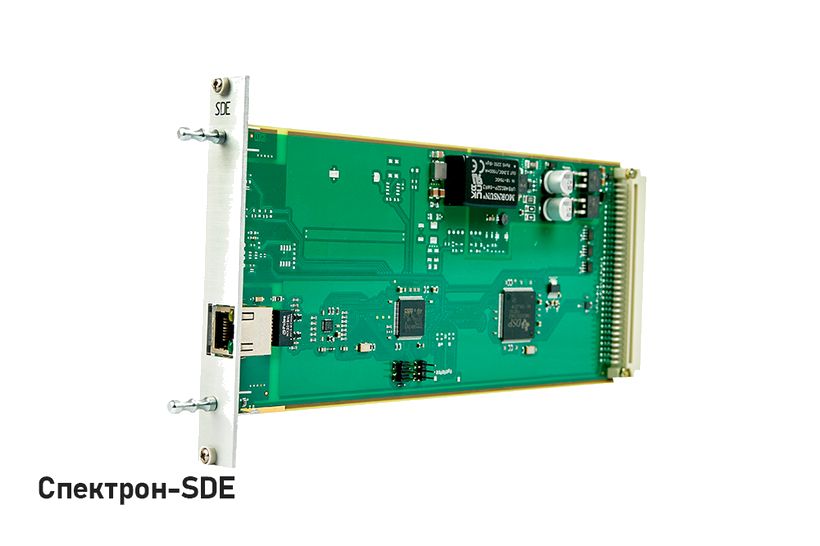

SDE — Ethernetслоты 1–8, 11–15, 17, 18

Назначение	соединение блоков Спектрон-CU между собой, подключение блока Спектрон-SOB, переговорных устройств и пультов диспетчера по локальной сети
Каналов	8
Интерфейс	Ethernet 10/100 Base-T
Протокол	Спектрон-DP
Потребление	не более 5 Вт

SDL — цифровая линияслоты 1–8, 11–15, 17, 18

Назначение	цифровые переговорные устройства и цифровые пульты диспетчера по технологии DSL, дуплекс по одной паре
Каналов	4
Тип линии	SHDSL
Протокол	Спектрон-DP
Потребление	не более 5 Вт
Разъём	DSUB-15

SAL — аналоговая линия (аудио)слоты 1–8, 11–15, 16, 17

Назначение	ввод и вывод аудиосигнала, сопряжение с системами оповещения ГО и ЧС
Каналов	2 независимых; в каждом симметричный вход и выход 600 Ом, датчик и выход «сухой контакт»
Выход линейный	0,775 В при уровне 0 дБ
Потребление	не более 5 Вт
Разъёмы	DSUB-9, 2 шт

SFX — 4 аналоговые линиислоты 1–8, 11–15, 16, 17

Назначение	подключение до 4 аналоговых телефонных аппаратов
Ток питания абонентской линии	21…23 мА
Вызывной сигнал	46 В, 25 Гц
Сопротивление шлейфа	допустимо 1 кОм
Потребление	не более 8 Вт
Разъёмы	RJ-12, 4 шт

SVE — голосовой шлюз IPслоты 1–8, 11–15, 16, 17

Назначение	связь блока Спектрон-CU с IP-АТС
Протокол	SIP
Кодеки	PCMA, PCMU, G722, G723, G729
Каналов	8
Интерфейс	Ethernet 10/100 Base-T, ОС Linux
Потребление	не более 8 Вт

Как это работает и подключается

Все платы вставляются в блок Спектрон-CU. Центральная SCU — основная (слот 9), для резервирования можно поставить вторую в слот 10; плату питания SPS — в слот 19, вторую для резерва — в слот 16.
Линейные платы (SDE, SDL, SAL, SFX, SVE) ставятся в свободные слоты по таблицам моделей.
Сигналам от ГО и ЧС в системе может присваиваться самый высокий приоритет.

Монтаж

Установка платы SPS-220 в слот 16 не позволяет поставить линейные платы в слоты 17 и 18: SPS-220 занимает три слота.
Разъёмы: SCU, SDE, SVE — RJ-45; SDL — DSUB-15; SAL — DSUB-9; SFX — RJ-12.

Примеры

Диспетчерская связь по локальной сети

Плата SDE подключает до 8 каналов переговорных устройств и пультов диспетчера по Ethernet, SDL — цифровые устройства по одной паре.

Сопряжение с ГО и ЧС

Плата SAL: при замыкании сухого контакта на стороне блока ГО и ЧС начинается оповещение аудиосигналом, а плата замыкает свой выход «сухой контакт» как подтверждение.

Частые вопросы

Сколько каналов у плат?

SCU коммутирует 120 каналов одновременно; SDE — 8, SVE — 8, SDL — 4, SAL — 2, SFX — 4 аналоговых телефона.

Какие кодеки у SVE?

PCMA, PCMU, G722, G723, G729 по SIP.

Нюансы и грабли

Проверять номера слотов для каждой платы: у SCU и SPS они фиксированные (9 и 19), у линейных плат — из перечня.
SPS-220 занимает три слота, учтите это при раскладке линейных плат.
В РЭ описаны только платы; сам блок Спектрон-CU и его характеристики в них не приведены.

Документация

Спектрон — РЭ на платы блока Спектрон-CU (SAL, SCU, SDE, SDL, SFX, SPS, SVE, 2025)
