Спектрон-ИКЗ-Modbus-Exd — взрывозащищённый изолятор КЗ для шлейфа: проходной, угловой, крестовой

Изолирует короткозамкнутый участок шлейфа и автоматически возвращает его в работу после устранения КЗ. Корпус Exd из алюминия (А) или нержавейки (Н), IP66/IP68, питание 10–28 В.

Изоляторы короткого замыкания взрывозащищённые Спектрон-ИКЗ-Modbus-Exd (А — алюминий, Н — нержавеющая сталь)

Модели семейства

Спектрон-ИКЗ-Modbus-Exd-А (алюминий)исполнения П, У, К

Маркировка взрывозащиты	1Ex db IIC T6…T5 Gb X / Ex tb IIIC T85°C…T100°C Db X
Габариты	не более 117х117х80 мм
Масса	не более 1,3 кг
Материал	алюминиевый сплав АД31Т5 с полимерным порошковым покрытием

Спектрон-ИКЗ-Modbus-Exd-Н (нержавеющая сталь)исполнения П, У, К

Маркировка взрывозащиты	РВ Ex db I Mb / 1Ex db IIC T6…T5 Gb / Ex tb IIIC T85°C…T100°C Db
Габариты	не более 140х140х77 мм
Масса	не более 2,1 кг
Материал	нержавеющая сталь

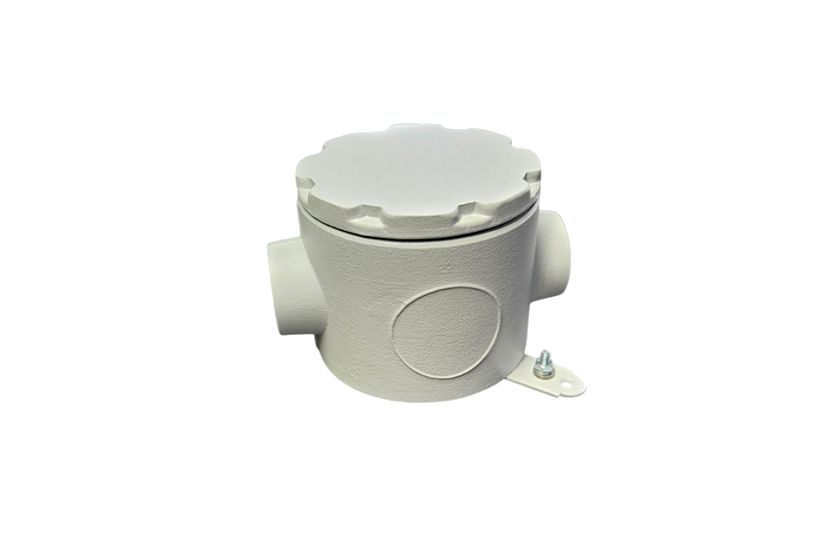

Комплектации П / У / Кпо числу и направлению кабельных вводов

П — проходной	2 резьбовых отверстия в противоположные стороны
У — угловой	2 резьбовых отверстия под углом 90°
К — крестовой	4 резьбовых отверстия в 4 стороны

Общие данные

Напряжение питания	10–28 В
Ток в дежурном режиме / при КЗ	не более 0,04 / 3 мА
Пороговое напряжение срабатывания	2,9–3,4 В
Время срабатывания	не более 200 мс
Время технической готовности	1 с
Температура	−30…+55 °C
Влажность	до 93 % при +40 °C
Степень защиты	IP66/IP68
Наработка на отказ	80000 ч
Срок службы	10 лет

Как это работает и подключается

В режиме «норма» изолятор постоянно контролирует активность устройств на линии; если активности нет, в режим изоляции не переходит, а периодически «слушает» линию на КЗ.
Изоляция включается, когда сопротивление в линии переменного тока падает ниже порога; возврат в «норму» — когда оно поднимается выше порога. Блокируется только повреждённый сегмент.
Готов к работе сразу после подачи питания, настройка не требуется. Через Modbus можно менять параметры и контролировать несколько устройств в сети — подключение приложением «Спектрон» с официального сайта.
Можно применять в зонах классов 1, 2, 21, 22 и в подземных выработках шахт и рудников. Нержавеющий корпус рекомендован для кислотных, щелочных сред, морской воды и соляного тумана.

Монтаж

Кабельные вводы в комплект не входят (по отдельному заказу): для исполнения Н — из нержавеющей стали, для А — из оцинкованной.
Тип комплектации (П, У, К) выбирают по направлению прокладки кабеля: проходной, угловой или крестовой.

Примеры

Адресный шлейф в цеху с газом или пылью

КЗ на одном участке не выводит из строя остальную линию: изолятор отключает только повреждённый сегмент.

Кольцевая топология

При КЗ сохраняется связь контроллера сегмента со всеми устройствами; при других топологиях — с частью устройств.

Частые вопросы

Что значит Modbus в названии?

Через Modbus можно менять параметры и контролировать состояние нескольких устройств в единой сети.

Какой корпус выбрать?

А — алюминиевый (АД31Т5, порошковое покрытие), Н — нержавеющая сталь для агрессивных сред.

Нюансы и грабли

Нужно выбрать корпус и комплектацию заранее: количество и направление отверстий под вводы определяются исполнением П, У или К.
Изолятор — периодически обслуживаемое изделие.

Документация

Спектрон — РЭ СПЕК.421453.000-01-02 РЭ (Спектрон-ИКЗ-Modbus-Exd, 2026)
